Einbau Y-Kabelschlepp für neues Portal 2/4 montieren 3.1.4 Obere Abdeck ung abn ehmen 50 Gantry Retrofit Portalna chrüstung ► Kleben Sie einen Streif en beidseitiges Klebeband (1) wie abgebildet auf die Abrollflä che des…
Einbau
3.1.4 Obere Abdeckung abnehmen Y-Kabelschlepp für neues Portal 2/4 montieren
Gantry Retrofit Portalnachrüstung 49

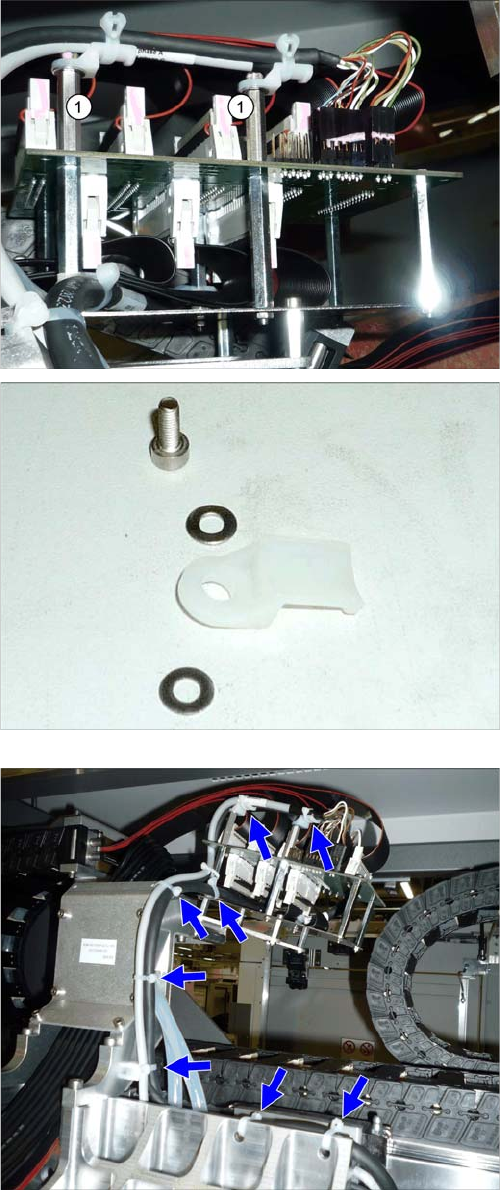

► Befestigen Sie das Y-Portalinterface mit vier Schrau-
ben 3x6 und zwei Bolzen (1). Sichern Sie die Bolzen
mit Loctite 241.
► Befestigen Sie auf den Bolzen je eine Kabelführung.
Reihenfolge: Beilagscheibe + Kabelführung + Beilag-
scheibe + Schraube
Sichern Sie die Schrauben mit Loctite 241.
► Stecken Sie alle Flachbandkabel an der Oberseite
des Y-Portalinterface an.
► Stecken Sie alle verbliebenen Kabel am Y-Portalin-
terface an und sichern Sie diese wie abgebildet mit
Kabelbindern.
► Ziehen Sie alle Kabelbinder fest.
Einbau
Y-Kabelschlepp für neues Portal 2/4 montieren 3.1.4 Obere Abdeckung abnehmen
50 Gantry Retrofit Portalnachrüstung
► Kleben Sie einen Streifen beidseitiges Klebeband (1)
wie abgebildet auf die Abrollfläche des Kabel-
schlepps.
► Ziehen Sie die obere Schutzfolie des Klebestreifens
ab.
► Ziehen Sie die Schutzfolie von der "Schleppauflage
2P komplett" ab und kleben Sie diese auf den Abroll-
bereich des Kabelschlepps.
Achten Sie dabei darauf dass das Abrollblech vorne
und hinten genau parallel anliegt (1).
Die Abbildung zeigt die fertig eingeklebte "Schleppaufla-
ge 2P komplett" (1).
Einbau
3.1.4 Obere Abdeckung abnehmen GCU montieren
Gantry Retrofit Portalnachrüstung 51
3.8
3.8 GCU montieren
GCU montieren
► Ziehen Sie den Einschub für die GCUs aus der Ma-
schine. Lösen Sie dazu die Sicherungsschraube un-
ten links am Einschub.
► Lokalisieren Sie die Kabel für die neue GCU (1).
► Setzen Sie die neue GCU in die Maschine und fixie-
ren Sie diese mit der vorderen Halterung (1).
► Montieren Sie die Erdung (1).
