Anhang 4.2.3 Kopfinterface C700X-L/R HR Platinenbeschreibungen Gantry Retrofit Portalnachrüstung 81 LEDs (Hx) [03091013-01] [03 091023-01] 7-Segment-Anzeige V2 [03 091013-01] [03091023-01] 7-Segment-Anzeige V12 [0 309101…
Anhang
Platinenbeschreibungen 4.2.3 Kopfinterface C700X-L/R HR
80 Gantry Retrofit Portalnachrüstung

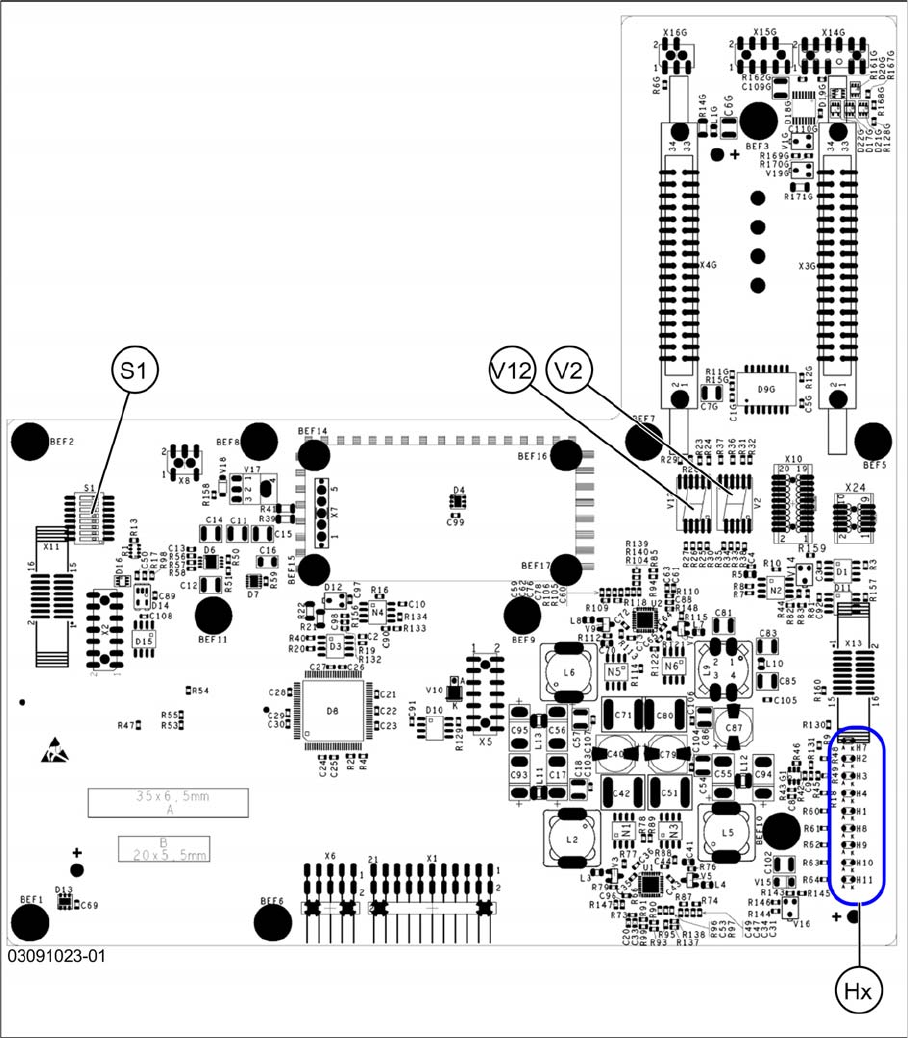

Gedrehtes Portal (Portal 2 und 4 an X4i S) [03091023-01]
Anhang
4.2.3 Kopfinterface C700X-L/R HR Platinenbeschreibungen
Gantry Retrofit Portalnachrüstung 81
LEDs (Hx) [03091013-01] [03091023-01]
7-Segment-Anzeige V2 [03091013-01] [03091023-01]
7-Segment-Anzeige V12 [03091013-01] [03091023-01]
DIP-Schalter S1 [03091013-01] [03091023-01]
LED Farbe Status Signalname Beschreibung
H1 RD - HCU1_LED_ERROR Nicht benutzt
H2 RD ON POWERFAIL_BASE PowerFail vom Stromversorger
H3 RD ON NOTAUS_3V Not-Aus: Haube geöffnet
H4 RD ON POWERFAIL_LOCAL_3V PowerFail Local: Fehler bei 1.5V,
3.3V, 5V, +15V, -15V
H7 RD ON X_TEMP_SENS X-Motor: Temperatur zu hoch
H8 RD - HCU2_LED_ERROR Nicht benutzt
H9 RD - HCU1_LED_READY Nicht benutzt
H10 RD - HCU2_LED_READY Nicht benutzt
H11 GN ON LED_5V_OK FPGA OK
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU2 OK
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU1 OK
Schalter Status Signalname Beschreibung
Portal 1 Portal 2 Portal 3 Portal 4
S1.1 OFF/ON Portal_ID0 OFF
ON OFF
ON
S1.2 OFF/ON Portal_ID1 OFF
OFF ON
ON
S1.3 OFF COM_BOOT_HCU ON: HCU in Bootstrap-Modus setzen
S1.4 OFF RESET_HCU2 ON: Reset HCU2
S1.5 OFF RESET_HCU1 ON: Reset HCU1
S1.6 OFF LUEFTER Nicht benutzt
S1.7 OFF DCDC_OFF ON: Reset, wenn nicht alle Spannungen vorhanden
sind
S1.8 OFF HCU_1_2 Nicht benutzt
Anhang
Platinenbeschreibungen 4.2.4 Vision Hotlink Adapter [03050555-xx]
82 Gantry Retrofit Portalnachrüstung
4.2.4
4.2.4 Vision Hotlink Adapter [03050555-xx]
Vision Hotlink Adapter [03050555-xx]
03050555-01
LED [03050555-01]
LED Farbe Status Beschreibung
D1 GN ON +12 VDC
D8 RD ON CLKUSR Fehler
D9 GN ON +5 VDC
D10 GN OFF CRC_ERR
