FX-1R_InstructionManual_C_Rev03a.pdf - 第125页
第 4 章 桌面 4-29 4.2.1.11. 把图像数据保存到软盘里 操作方法 1：选择菜单的 [文件 (F )] → [保存图像数据 FD..] 可以把在生产中通过按 Ctrl + F12 所取得的出错图像文件，或将因为画像识别出 错而导致 的 机器暂停时的出错详细对话框中所输出的出错图像文件，保存到软盘里。 图 4.2.1.11-1 [保存图像数据到软盘上] 对话框 按[OK]按钮 ：把图像数据保存到软盘里。保存后，对话框自动关闭…
第 4 章 桌面
4-28
4.2.1.10. 在软盘上保存设备信息
操作方法１：选择菜单[文件]→[设备信息的保存 FD...]
保存设备信息时，先压缩设备信息文件，再保存到软盘里。
图 4.2.1.10-1 ［设备信息的保存］ 对话框
按 按钮，压缩设备信息文件，保存到软盘。
图 4.2.1.10-2 [ 设备信息的保存] 对话框（正常退出）
完成设备信息保存后，出现如上画面。
按 按钮，关闭设备信息保存对话框。
第 4 章 桌面
4-29
4.2.1.11. 把图像数据保存到软盘里
操作方法 1：选择菜单的 [文件 (F)] → [保存图像数据 FD..]
可以把在生产中通过按 Ctrl + F12 所取得的出错图像文件，或将因为画像识别出错而导致的
机器暂停时的出错详细对话框中所输出的出错图像文件，保存到软盘里。

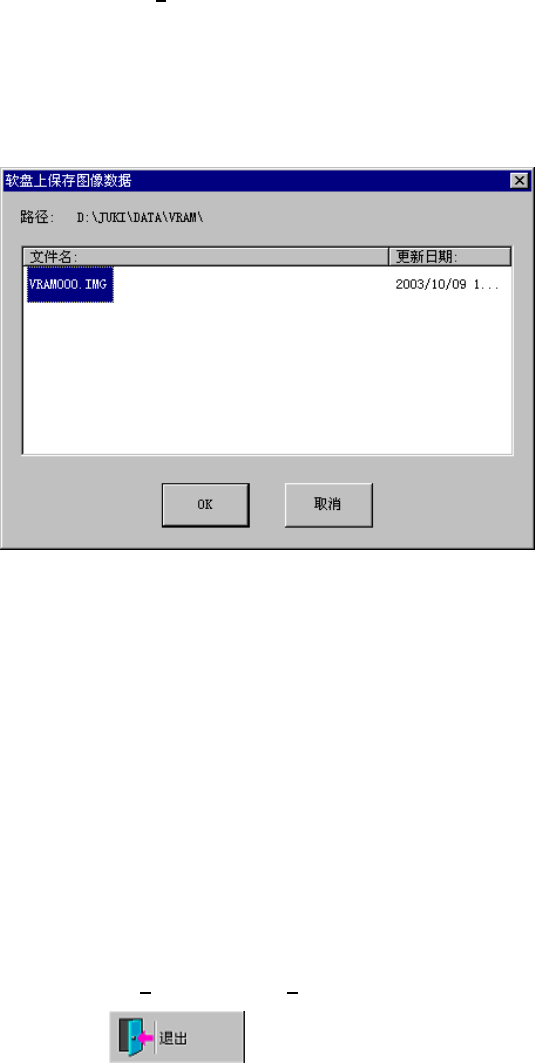

图 4.2.1.11-1 [保存图像数据到软盘上] 对话框
按[OK]按钮 ：把图像数据保存到软盘里。保存后，对话框自动关闭。
按[取消]按钮 ：不保存图像数据，关闭对话框。
* 软盘的容量不足时会出现提示。请更换容量充足的软盘，再保存一次。
若图像文件的容量超过软盘的容量时，需把文件分开存到几张软盘里。此种情况下会有提示，
请按照指示更换软盘。
4.2.1.12. 退出
操作方法１：选择菜单［文件 (F)］→［退出 (X)］
操作方法２：按下命令按钮
。
退出系统后，执行 Windows NT/XP 关机处理。
详情请参见「4.1 系统的启动和退出」。
第 4 章 桌面
4-30
4.
4.2.
4.2.2. 编辑程序菜单
下面，对编辑程序菜单的有关问题进行说明。

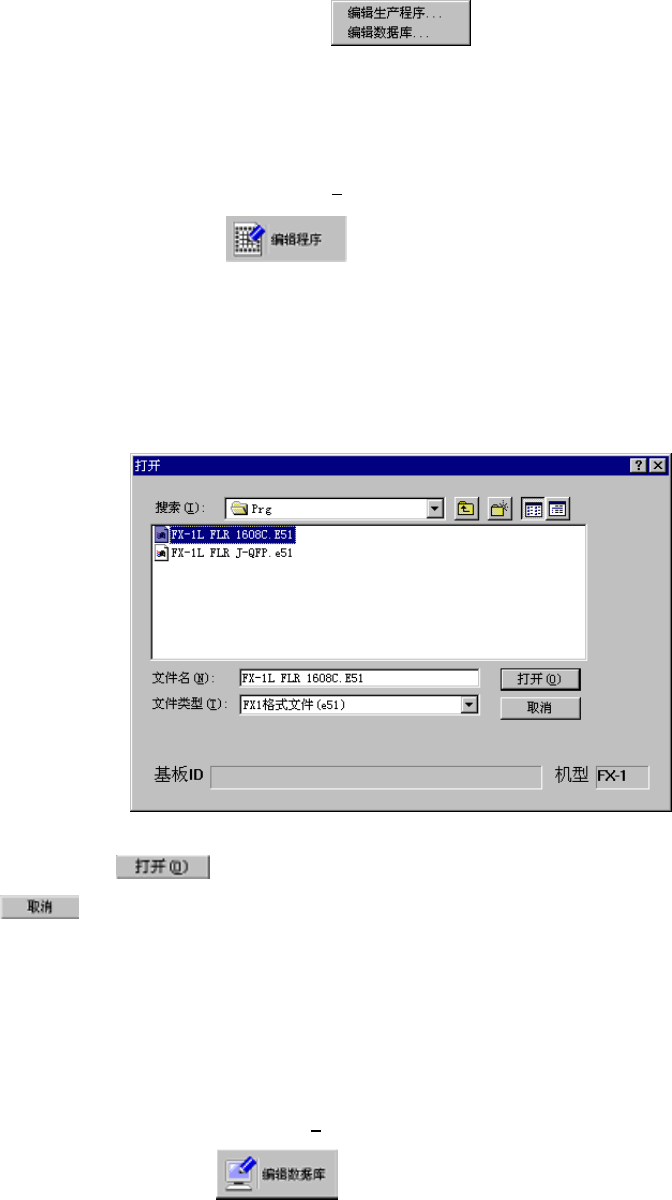

图 4.2.2-1 编辑程序菜单
4.2.2.1. 编辑生产程序
操作方法 1：选择菜单的［编辑程序 (E)］→［编辑生产程序...］
操作方法 2：按命令按钮
启动编辑生产程序。
已读入生产程序时，显示基板数据输入画面。
生产程序未被读入时，显示［读入文件］对话框。
图 4.2.2-2 读入文件对话框
选择文件，按
：出现所选择的程序“基板数据”画面。
按
：出现“新建”编辑生产程序画面，文件名变为「UNTITLED」。
详细操作方法，请参见『第 5 章 编辑程序』。
4.2.2.2. 编辑数据库
操作方法 1：选择菜单［编辑程序 (E)］→［编辑数据库］。
操作方法 2：按命令按钮
。
启动编辑数据库。
详细操作方法，请参见『Flexline 数据库操作手册』。
