第 8 章 生产
8-8
⑦ 运行模式
各种生产条件模式，可以有[连续]、[单步]两种运行模式。
No. 运行模式 内容
1 连续 连续进行基板生产，直到生产结束，或在暂停时按<STOP>开关停止生
产为止。
按一次<STOP>开关后，即进入暂停状态。
2 单步 在移动告一阶段时进入暂停状态。
出现下列情况时进入暂停状态：
1 移动到元件吸取位置后
2 移动到贴片位置后
3 移动到坏板标记位置后
4 移动到基准位置后
5 移动到元件废弃位置后
6 其它 XY 移动结束后
按下<START>开关后，继续运行。
⑥ Y 台加速度比(有贴片元件)
在连接的多台贴片机上，当基板上有已贴片的元件时，如果 Y 台移动速度过快，已贴片的
元件可能发生错位和倾倒现象。为避免这些问题，请采用已贴片的元件中，使 Y 台以最低速动
作的元件的 Y 台加速度比。
第 8 章 生产
8-9
(2) 基板生产条件设置项目
基板生产条件的各项设置列表如下。
表 8. 2-1 基板生产条件设置项目
No. 项目 内容 操作
1 贴片范围
(步骤号)
需要限定贴片范围时，按贴
片数据的输入顺序，指定贴
片数据的范围。
[开始步骤]、[结束步骤]：
输入开始和结束的步骤编号。
[总贴片点数]：
显示每条电路的总贴片步骤数。
* [顺序]已设置为优化顺序时，不能在此设定
贴片范围。
2 重新开始位置 因某种原因，贴片中的基板
生产中断时，可根据本项目
的设置，使生产继续进行。
对元件贴片途中结束生产而未完成生产的基板有
效。
要从特定位置开始进行贴片时，也可采用本项设
置。
* 基板生产件数在两件以上时，本项设置仅对
第一件有效。
[电路号]、[步骤号]：
设定贴片开始的电路号和步骤号。
[电路总数]：
显示生产基板的电路总数。
* 单板基板的情况下电路总数显示为 1，电路编
号也只能设置为“1”。
* 生产操作开始后，此处的重新开始位置的设
定即被清除。
第 8 章 生产
8-10
8. 2. 1. 2 试打
选择生产条件画面上的[试打]标签后，显示生产条件试打项目，如下图所示。在[试打]条
件设置项目画面中，需要指定试打电路、试打范围、指定电路号、自动移动间隔、贴片跟踪、
吸取跟踪。
在画面左边设置共同设置项目，如计划生产数量、贴片偏差、顺序，以及运行模式等。

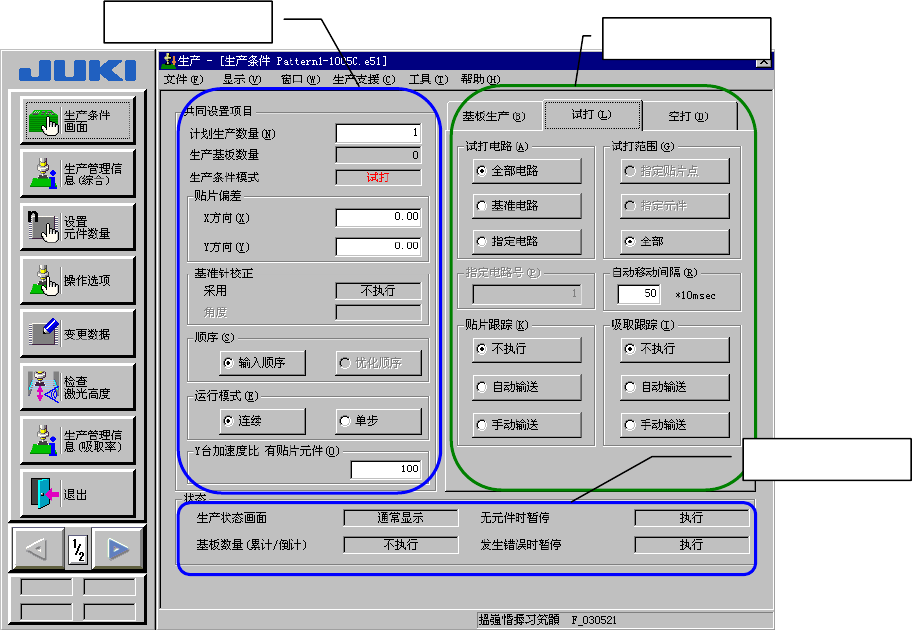

图 8. 2-2 生产条件画面（试打）
共同设置项目
试打条件
状态显示
