第 8 章 生产
8-17
8.2.3.3 操作
在设置元件数画面中的操作方法如下。
图 8. 2-6 设置元件数画面 (选择左前的状态)
各项目的设置方法如下表。
项目 操作
供应选择 选择［左前］、［右前］、［左后］、［右后］按钮后，显示各台架所设置的元件。
初始值 在对应输入位置输入元件初始值。
剩余
在对应输入位置输入元件剩余数。
单击鼠标右键，弹出菜单后，可进行以下设置。
补满：根据输入位置所在行的初始值设定剩余数，清除所有警告。
全补满：对所有元件进行补满处理 (左/右，前/后)
级别 在对应输入位置设置发出警告的剩余数。
警告 输入位置无法移动到本项目栏上。执行重新设置命令（输入[剩余]数或进行补满）
后，警告即可解除，显示消失。
各按钮的操作内容列表如下。
No 项目 操作内容
1 补满 根据输入位置所在的行的初始值设定剩余数，清除所有警告。
2 全补满 对所有元件进行补满处理 (左/右，前/后)。
3 确定 确定设置元件数的内容后退出，返回原来的生产条件，或生产状态画面。
4 取消 不确定设置元件数的内容并退出，返回原来的生产条件，或生产状态画
面。
5 应用 对所设置的元件数量进行确认。
第 8 章 生产
8-18
8. 2. 4 暂停和中断
8. 2. 4. 1 暂停
要使生产暂停时，按操作面板的<STOP>开关。
在[连续]模式下进行生产时按<STOP>开关，或者在进行单步模式生产时，在单步暂停位置
上停止时按<STOP>开关，均可使设备进入暂停状态。
图例：用户要求进入暂停状态时，出现下列对话框。

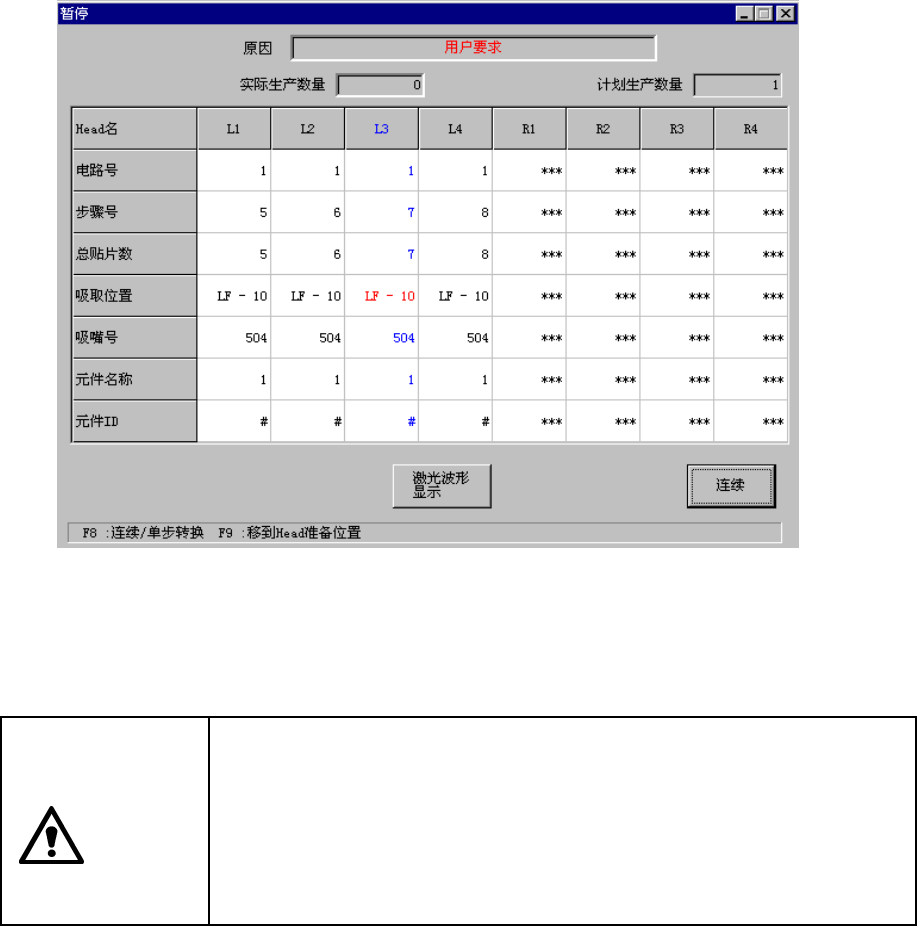

图 8. 2-7 暂停状态时的显示
此时按下<START>开关后，该对话框消失，解除暂停状态。
如按下<STOP>开关后，则进入生产中断处理。
注意
按下<START>开关后，贴片头立即移动，开始生产。
为避免人身伤害，在设备运行过程中切勿将手放入设备内部，也不要将脸和
头靠近设备。
在按下<START>开关前，请务必确认设备内部无人作业。
在按下<START>开关前，请确认设备的运行不会给设备附近的人造成危害。
在按下<START>开关前，请确认设备内部没有安装、安放会妨碍设备运行的
物体(调整工具等)。
第 8 章 生产
8-19
暂停状态时，可以用示教变更吸取位置或贴片位置。
在生产条件的运行模式项中选中［单步］时，即使按下操作面板的<START>开关，开始生产
操作时也不显示生产状态，而显示图 8. 2-7 暂停状态时的显示对话框。
在单步模式生产时停止，或在连续模式的生产中暂停时，按键盘［F8］键，可以切换连续 /
单步运行模式。按暂停对话框右下的[连续]/[单步]按钮，也可以切换运行模式。
在生产操作中暂停时，可以根据暂停原因和暂停位置，进行下列数据示教。
8. 2. 4. 2 暂停状态时的示教
在生产操作中暂停时，可以根据暂停原因和暂停位置，进行下列数据示教。
吸取数据 贴片数据 标记数据 暂停原因 暂停
位置
X,Y Z X,Y Z X,Y
备注
吸取位置
○ ○
● 根据用户按键要求
● 打开护盖
● 送料器台架下降
● 检测出传送带浮动
贴片位置
○
从 XY 示教开始
有效的 HOD 设备键为：
CAMERA 键，HEAD 键
标记识别错误 标记位置 ○ 只有 CAMERA 键有效
1. 对吸取位置的示教，只能按吸取顺序进行（同时吸取时不能示教）。
2. 对贴片位置的示教，只限在基准电路贴片中可以示教。
对基准电路中检查出坏板标记的基板不能进行示教。
3. 通过示教所取得的数据，只限按 HOD 的 ENTER 键之前，HOD 的 LED 亮灯显示的示教项目。
如需要通过示教取得 XY、Z 的所有数据时，必须通过逐项示教取得。
