第 8 章 生产 8-68 再检查一次激光清洁，若仍有贴片头显示蓝色，表明污浊未除，请擦拭激光污浊。 在［暂停］对话框中按 <STOP>开关时，会显示［中断］对话框，进入中断生产操作。
第 8 章 生产
8-67

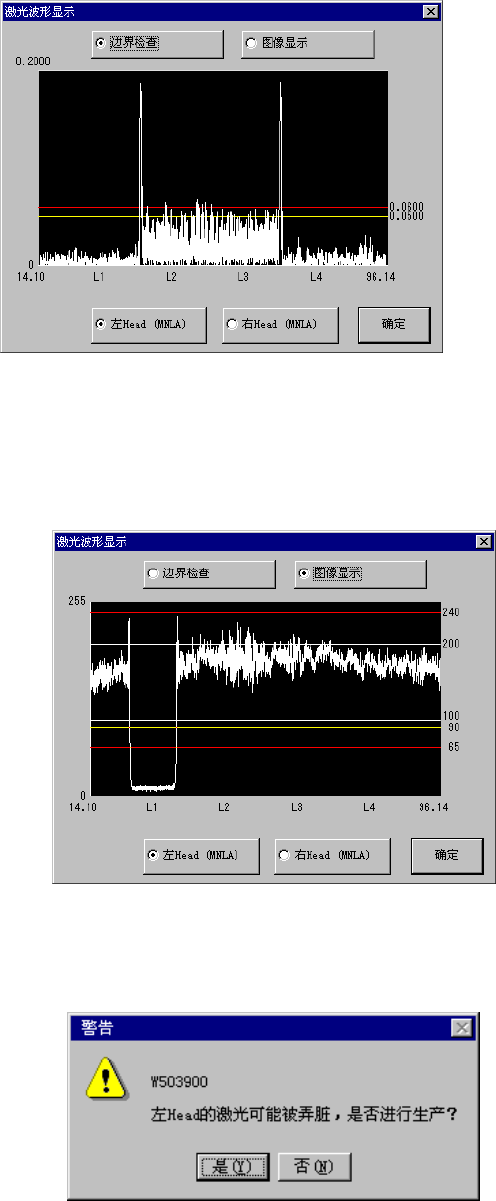

此时，按下［激光波形显示］，会显示如下图的边界检查结果。
图 8.4-13 显示边界检查对话框
在边界检查对话框上，按［左 Head(MNLA)］ 时，可显示左贴片头的边界检查结果。
按［右 Head(MNLA)］ 时，显示右贴片头的边界检查结果。
按［图像显示］ 时，显示图像波形。
图 8.4-14 图像显示对话框
按<START>开关后，再次检查激光器清洁度，未检测出激光污浊时，则开始生产。
检测出激光污浊时，显示如下提示。
图 8.4-15 显示激光污浊提示
按［是］ ：开始生产操作。
按［否］ ：返回暂停画面。
第 8 章 生产
8-68
再检查一次激光清洁，若仍有贴片头显示蓝色，表明污浊未除，请擦拭激光污浊。
在［暂停］对话框中按 <STOP>开关时，会显示［中断］对话框，进入中断生产操作。
第 8 章 生产
8-69

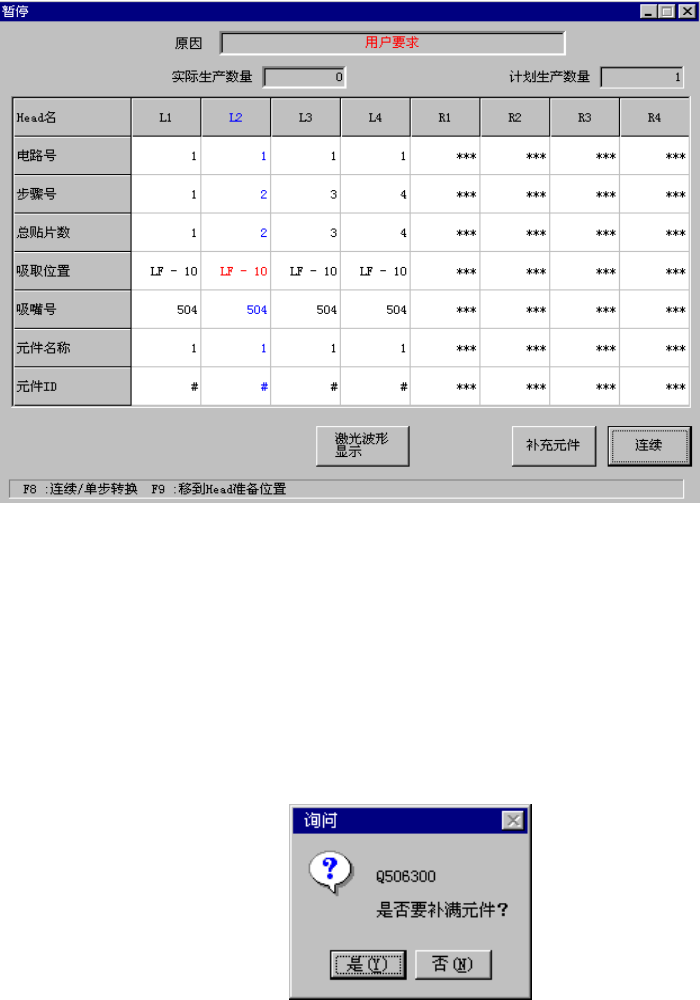

8.4.9 暂停时的无元件补满功能
在操作选项[ 生产(暂停)]标签中，选中[给暂停对话框增添补充元件按钮]选项时，如下图所
示，会在生产暂停时的暂停对话框中显示[补充元件]按钮。
但该项［补充元件］功能，只有在选中上述选项时，以及不是因「无元件」及「发生标记识
别错误」而暂停时，才能显示。
图 8.4-16 补充元件对话框
按下［补充元件］按钮后，进行补满元件。
补满对象元件为：带状、管状、散装元件。
对于元件剩余为“0”的，把剩余数恢复为初始值，清除无元件信息。
对于还有剩余元件的，只清除无元件信息。
按下［补充元件］按钮后，显示如下提示。
选择［是］：执行无元件补满，补满后关闭提示。
选择［否］：不执行任何动作，关闭提示。
图 8.4-17 元件补充（确认）对话框
