第 9 章 机器设置
9-22
9.4.2.4 外形基准位置
选择菜单栏上的[设置各组]-[外形基准位置]之后，显示如下的[外形基准位置]设置对话框。
* 当 Y 台不在传送位置时，会显示信息，提示要将 Y 台移动到可以传送的位置上。按[OK]后，
Y 台开始移动到可以传送的位置。
为防止人身伤害，在 Y 台运动中，切勿将手伸向设备内部，脸、头也不要靠近设
备。

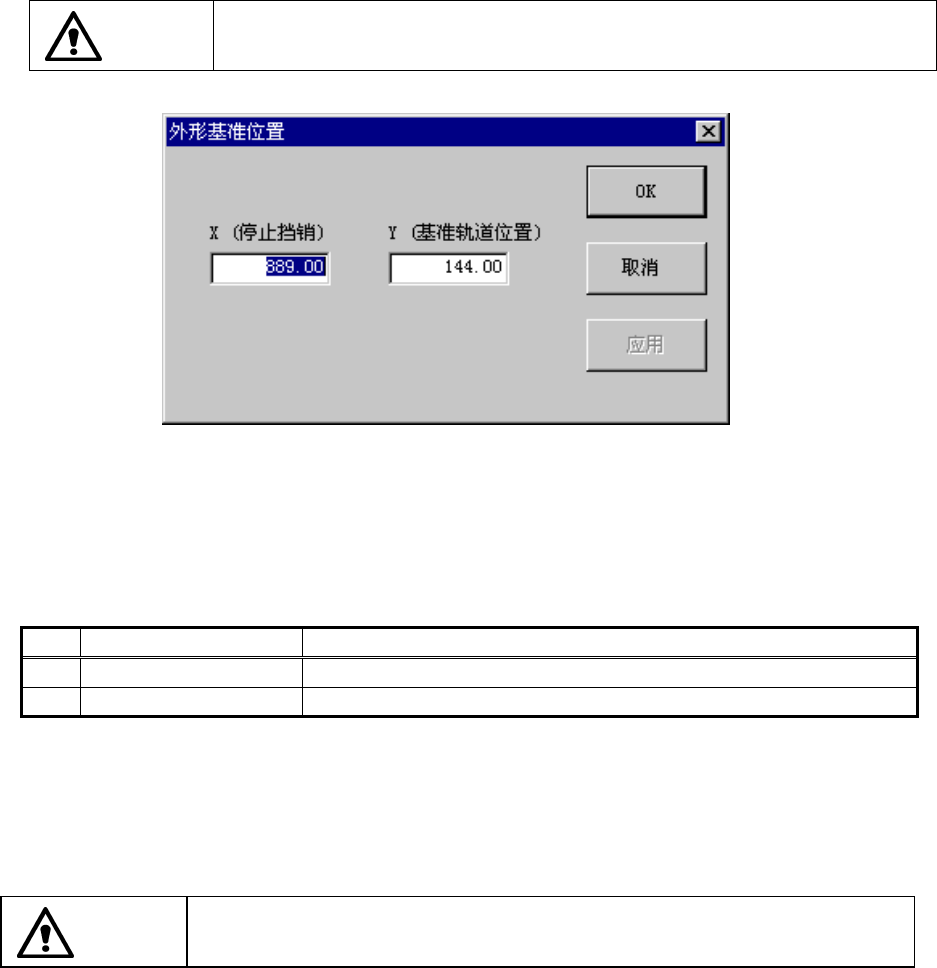

图 9.4-15： 设置外形基准位置对话框
(1) 设置项目
[外形基准位置]对话框的设置项目如下表。
表 9.4-8： 设置项目
No. 项目 所设置的内容
1 X 停止挡销的位置
2 Y 传送基准轨道位置
(2) 设置方法
• 使用 HOD，通过示教分别输入 X、Y。
此时，如果输入位置在 X 上，则只取得、反映 X 值。
示教 Y 时，输入位置必须在 Y 上。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
• 也可以从键盘直接输入。
注意
注意
第 9 章 机器设置
9-23
9.4.2.5 元件废弃位置
选择菜单栏的[设置各组]-[元件废弃位置]后，显示如下图的[元件废弃位置]设置对话框。

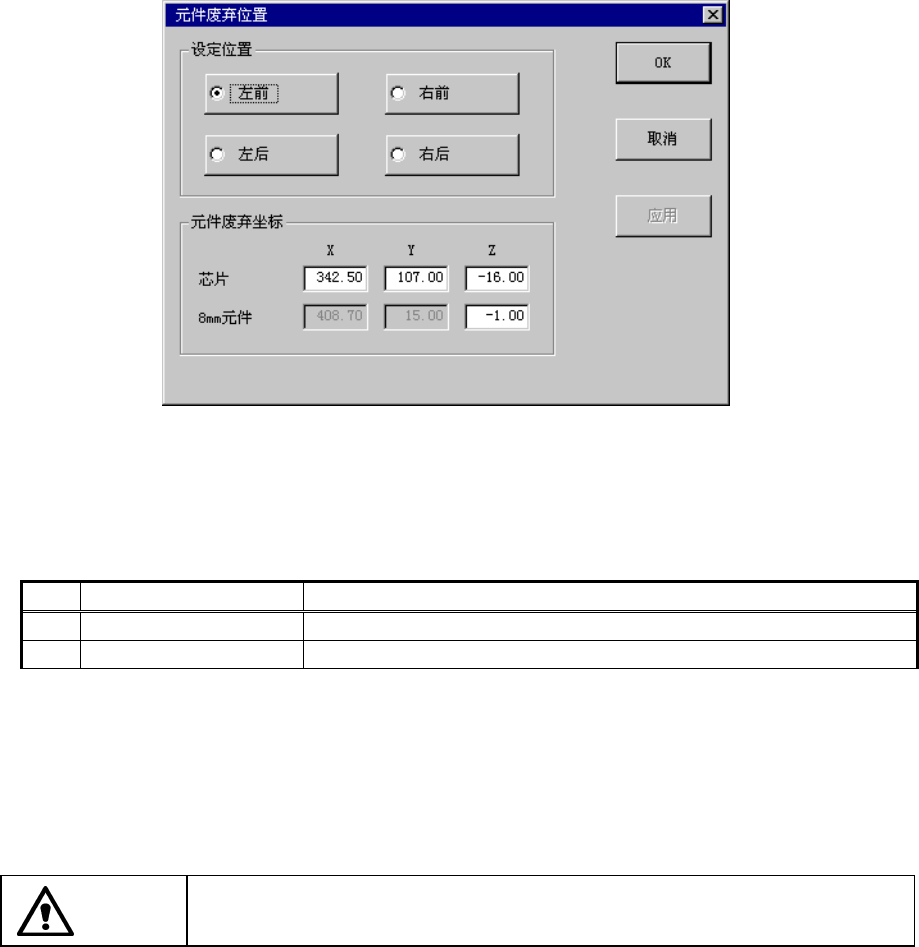

图 9.4-16： 元件废弃位置设置对话框
(1) 设置项目
在[元件废弃位置]设置对话框中的设置项目如下。
表 9.4-9 设置项目
No. 项目 设置的内容
1 芯片 (X、Y、Z) 芯片元件的废弃位置
2 8mm 专用 (Z) 8mm 带状送料器元件专用的废弃位置
(2) 设置方法
• 使用 HOD 通过示教进行输入。此时，不论输入位置在 X 或 Y 任何一方，都将同时取得并反映 X、Y
值。
对 Z 进行示教时，输入位置必须在 Z 上。
8mm 专用位置的 Y 坐标为软件控制。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
• 也可以选择用单选框设置废弃箱的位置，直接从键盘上分别输入 X、Y、Z 坐标。
注意
第 9 章 机器设置
9-24
9.4.2.6 贴片头待命处理
选择菜单栏中的[设置各组]-[Head(贴片头)待命位置]后，会显示下图的[Head(贴片头)待命位
置]对话框。
图 9.4-17：贴片头待命位置对话框
(1) 设置项目
在[贴片头待命位置]对话框中的设置项目如下表。
表 9.4-10： 设置项目
No. 项目 设置的内容
1 X、Y、Z 元件保护暂停位置
(2) 设置方法
• 使用 HOD 通过示教进行输入，此时，不论输入位置在 X 或 Y 任何一方，都将同时取得、反映 X、Y
值。
对 Z 进行示教时，输入位置必须在 Z 上。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
• 也可以直接从键盘上分别输入 X、Y、Z 的坐标值。
注意
