第 8 章 生产
8-142
8.7 其他操作
8.7.1 取得设备信息
此功能可在空运行状态、或暂停状态时，自动生成设备信息文件并保存在闪存盘中。
要调出该功能时，可在生产空运行状态下，在开始生产前，从菜单栏中选择[文件]
→[取得设备信息…]。如果是在暂停状态时，按下[F4]键即可。
保存地址和内容如下：
保存目标文件夹：D:\JUKI\TOOLS\MACHINE （FX-1 的情况下）
保存目标文件夹：D:\FX1R\TOOLS\MACHINE （FX-1R 的情况下）
表 8.7-1 设备信息文件
No 文件名 内容
1 电脑名.log 运行时间记录
2 hist.txt 历史记录转储
AppEvent.Evt
SecEvent.Evt
3
SysEvent.Evt
Windows 事件记录
4 drwtsn32.log DrWatson log
5 process.txt 正在运作的程序信息
6 cnvrstat.txt 传送传感器状态
7 axispos.txt 轴的当前位置
8 OperationLog.log 操作记录
9 EventLog.log 事件记录
10 posboard.txt 位置板和各种扩大器的信息
保存方法
（1）生产开始前在菜单栏中选择[文件]→[取得设备信息...] 。
显示如下[设备信息的保存]对话框。

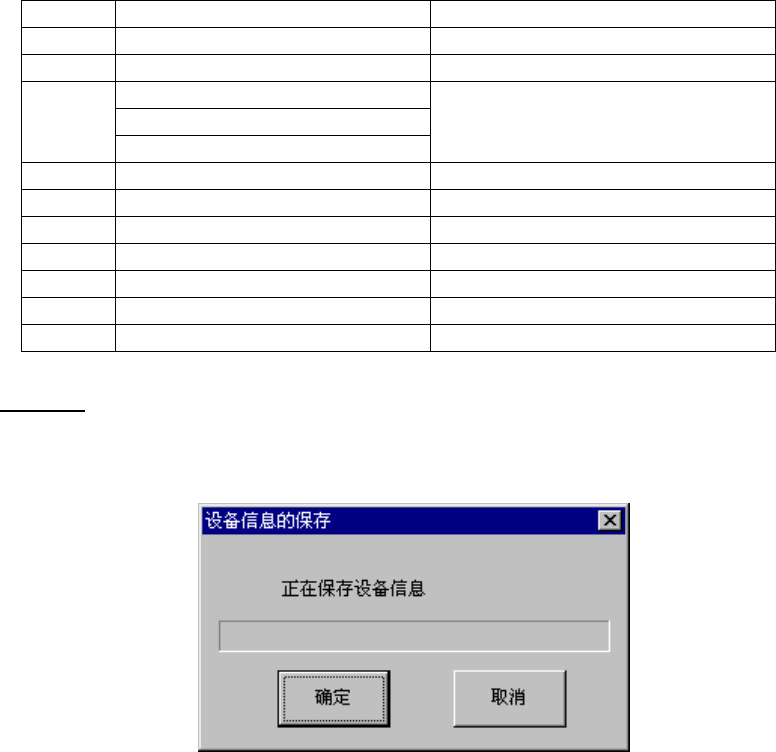

图 8.7-1 保存设备信息对话框
(2) 在对话框中按下[确定]，机器信息即可保存下来，关闭对话框。
不保存机器信息时，按下[取消]，关闭对话框。
第 8 章 生产
8-143
8.7.2 吸取位置自动示教
吸取位置自动示教功能是，在有必要示教的情况下自动执行示教。使用此功能时，需要把操
作选项中设置为有效（选中［在吸取跟踪中进行自动示教］选项）。
另外，吸取位置自动示教的对象，仅限在元件数据中［自动示教］设定为有效的元件。
（１） 在生产开始或生产再开始时，对元件用完的供应设备进行吸取跟踪时
＊
，自动
执行示教。
* 对以下情况执行吸取跟踪
1 对试打、空打时的吸取状况，进行摄像机跟踪
2 对根据“重试列表”按下“HOD”键所执行的吸取状况，
进行跟踪
3 对根据“重试列表”按下“吸取跟踪”按钮所执行的吸
取状况进行跟踪
4 对根据“重试列表”执行“生产再开始”后的吸取状况
进行跟踪
5 对在“元件用完”画面上按下“HOD”键所执行的吸取
状况进行跟踪
6 对在“元件用完”画面上执行“生产再开始”后的吸取
状况进行跟踪
8.7.2.1 示教对话框
可以从［简易准备］功能中，选择并执行自动示教吸取位置。
选择［简易准备］-［送料器］-［示教］后，显示如下［示教］对话框。

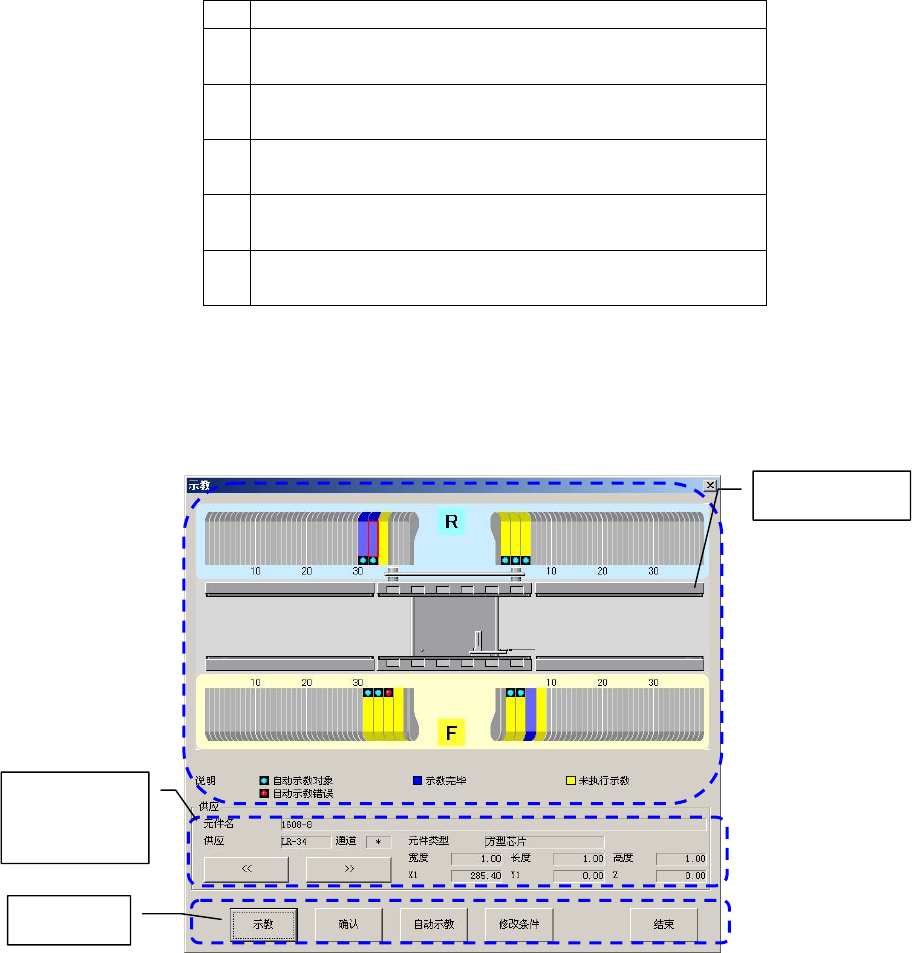

图 8.7-2 示教对话框
供应元件状态
供应元件的
详细信息
操作按钮
第 8 章 生产
8-144
（1）供应元件的状态
根据当前的生产程序分类显示示教的供应元件的状态，图示如下。

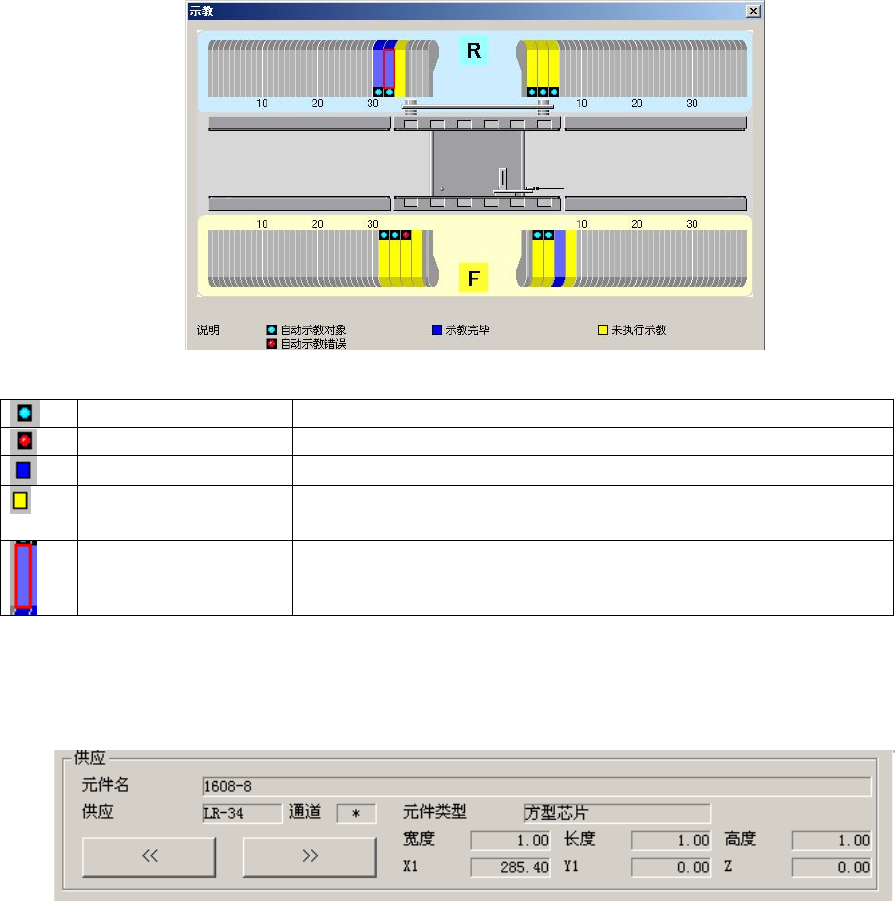

图 8.7-3 供应元件的状态
自动示教对象 已在生产程序中编制的吸取位置自动示教对象的供应元件。
自动示教错误 吸取位置自动示教失败的供应元件。
示教完毕 已经完成吸取位置自动示教、或完成手动示教的供应元件。
示教未执行 尚未执行吸取位置自动示教、或尚未执行手动示教吸取位置的供
应元件。
单独示教对象元件 作为示教对象的供应元件。
(2) 供应元件的详细信息
显示示教对象供应元件的如下详细信息。
图 8.7-4 供应元件的详细信息
按[ << ]或[ >> ]按钮，可以变更供应元件示教对象。
