第 16 章 维护
16-12
16.2.7 更换挡片
在印刷基板“挡块”的顶端部装有「挡片①」。 「挡片①」和印刷基板摩擦产生磨损。
如出现下列现象的时候，请更换挡片。
需要更换时的现象
• 表面涂层脱落，或基板的定心不稳定。
• 有明显磨损粉末。
更换方法
1. 拧松螺丝钉②，更换挡片①。
2. 安装挡片①时，请一定按照下图的方向安装。

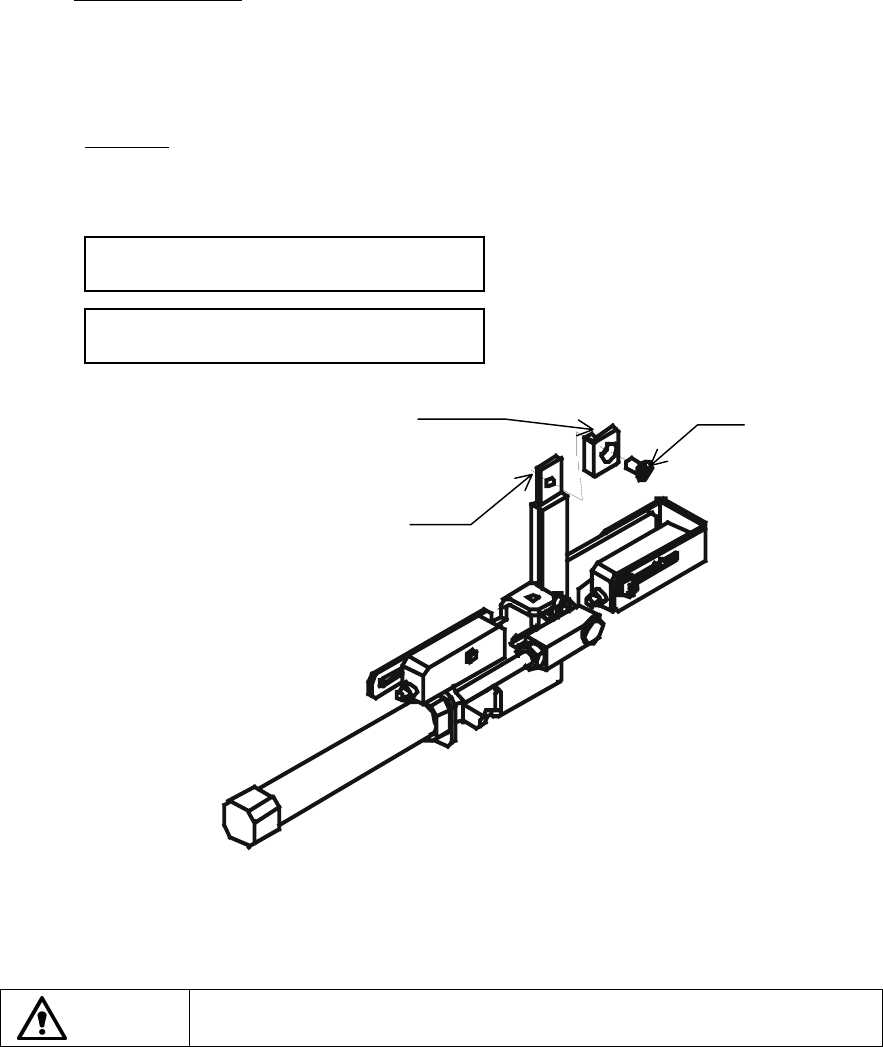

图 16.2-7 更换挡片
危险
为了防止意外启动造成的事故，请在关掉电源之后进行操作。
①挡片：零件编号 L164E221000
②螺丝：零件编号 SM1030401SE
③
挡
块
①
挡
片
②
螺
丝
第 16 章 维护
16-13
16.2.8 电气关联部分
16.2.8.1 一般注意事项
危险
请在关掉电源之后插拔各插头。
注意
．绝对不要在规格不同的电压下使用。
．接通电源时，请确认设备处于安全状态下。
．接通电源时，请确认设备内部没有正在作业的人。
．接通电源时，请确认没有安装、或放置会防碍设备内部各项运行的物体
(调整工具等)。
．进行空气供应时，请关闭电源后再进行。
危险
X 轴装置使用超强力磁石。做清洁工作时，请勿携带手表、移动电话及其
他易受磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大
工伤。
16.2.8.2 日常检查事项
1. 请在供应电源额定电压的 ± 10% 以内使用设备。
2. 请确认各插头已经接好。（键盘，HOD 等）
警告
为了避免触电的重伤事故，请关闭总电源闸门。
电源闸门的开关，是指安装在建筑物的电源开关，不是指主机电源开关。
危险
X 轴装置使用超强力磁石。做清洁工作时，请勿携带手表、移动电话及其他
易受磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大工
伤。
第 16 章 维护
16-14
16.3 清洁
16.3.1
XY 轴直动单元
检查 X 轴单元和 Y 轴单元 （左右 2 个位置）轨道有无垃圾，灰尘等附着。如果有
则要进行清洁。擦掉润滑油时，请参见「16.4 润滑 」进行上油。
图 16.3-1 XY 单元
危险
在 X 轴单元使用了超强大磁石。做清洁工作时请勿携带手表、移动电
话及其他易受磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重
大工伤。
Y 轴单元
X 轴单元
