FX-1R_InstructionManual_C_Rev03a.pdf - 第683页
第 13 章 自动校准 13-19 结束测量后，在操作框内显示下图的内容。 图 13.2-25 测量结束 重复测量时，单击[确认]按钮。回到初始画面。 测量其它的贴片头时，在[设定贴片头(S)]中选择贴片头。贴片头变更后会回到初始画面。 结束时单击[确定]按钮。
第 13 章 自动校准
13-18
图 13.2-23 压力值图表
图 13.2-24 故障解释 确认选择
单击[确认]按钮。进行故障解释。
第 13 章 自动校准
13-19

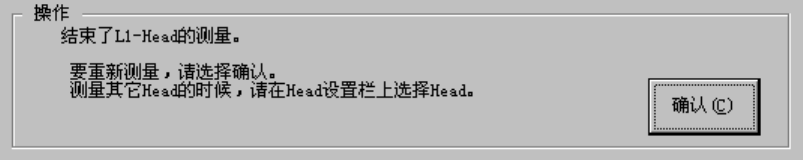

结束测量后，在操作框内显示下图的内容。
图 13.2-25 测量结束
重复测量时，单击[确认]按钮。回到初始画面。
测量其它的贴片头时，在[设定贴片头(S)]中选择贴片头。贴片头变更后会回到初始画面。
结束时单击[确定]按钮。
第 14 章 设备操作信息
14-1
14. 设备操作信息
14.1. 操作信息的显示
在主画面的菜单栏选择[维护]→[设备运行信息]，可以选择下述的操作信息。
14.1.1. 机器操作信息
在菜单栏中选择[窗口]→[机器操作信息]后，显示图 14.1-1 机器操作信息 （时间）、
图 14.1-2 机器操作信息 （次数）、图 14.1-3 机器操作信息 （比率）。
表 14.1-1 机器操作信息的显示内容
No 项目 内容
1 生产基板数量 从开始收集数据后，总共完成生产基板的数量。不依赖生产程序。
2
生产数量
从开始收集数据后，总共完成生产电路的数量。每生产完 1 张基
板后更新数据，不包括检测出坏板标记的电路数量。（生产中断
时，不计算）
3 用电时间 接通电源或者开始收集数据后的总共时间。
4 运转时间
从开始收集数据后，实际进行生产基板的累计时间。
实际吸取贴片的时间。（包括元件废弃动作在内）
5 预热时间 未进行生产操作的累计时间。数据编辑等的时间计算在内。
[用电时间]－[运转时间]
[传送等待时间]
[无元件停止时间]
[维护停止时间]
[由故障导致停止的时间]
6 维护停止时间 因用户要求，使机器暂停时的停止累计时间。
7 由故障导致停止时间 因发生故障，使机器暂停时的停止累计时间。
8 由没有元件导致停止时间 因元件用完，使机器停止的累计时间。
9 总吸取数 吸取成功的累计次数。（生产程序／不依赖供应设备）
10 总贴片数 贴片成功的累计次数。（生产程序／不依赖供应设备）
11 吸取（故障次数） 吸取故障的累计次数。（生产程序／不依赖供应设备）
不包括元件站立、识别错误次数在内。
12 贴片前有无元件的检查
(故障次数)
贴片前的发生姿势检查错误的累计次数
13 无元件(停止次数) 元件用完使机器暂停的累计次数。未指定「无元件暂停」时不计
算。
14 维护(停止次数) 因用户的要求，使机器暂停的停止累计次数。
15 故障(停止次数) 因发生故障时，使机器暂停的停止累计次数。
16 吸取率
元件的吸取率（％）
[总吸取数]／（[总吸取数]＋[吸取错误次数]）×100（％）
17 实装率
机器的实际贴装率（％）
[总贴片数]／（[总吸取数]＋[吸取错误次数]）×100（％）
18 操作率
机器的操作率（％）
[运转时间]／[用电时间]×100（％）
19 重试率 100 － 吸取率
