第 6 章 编辑辅助功能 6-121 图 6.5-64 自动示教错误：空洞异常 ② 浓度异常时 空洞的影子浓度异常时显示此提示信息。 图 6.5-65 自动示教错误：外围浓度异常 ③ 中心偏移时 设定的吸取数据与通过自动示教校正过的吸取数据存在很大偏移时， 显示此提示信息。 图 6.5-66 自动示教错误：中心偏移 ④ 空洞边界检查失败时 当不能检测出空洞影子的矩形框时，显示此提示信息。 图 6.5-67 自动示教错误：边界检查异常
第 6 章 编辑辅助功能
6-120
若把吸取高度跟踪的条件设定为[读取检测值]时，会显示[是否把 HMS 的测量值反映到
吸取数据]Z 坐标的询问对话框。
要反映时，请按[是]键。
图 6.5-62 吸取高度跟踪：测量结果读取的确认对话框
若把吸取高度跟踪的条件，设定为[确认摄像机位置]（用摄像机确认位置），则可在 VCS
监视器中显示吸取位置。显示对话框后，请阅读、确认。
如果跟踪位置正确无误，请按[是] 键。
需要修正示教吸取位置时，按[否] 键，进行(6)项的示教操作。
图 6.5-63 吸取高度跟踪：吸取位置确认对话框
（8）跟踪中的自动示教
跟踪暂停时，可以执行自动示教。
自动示教会出现以下 5 个错误/询问。

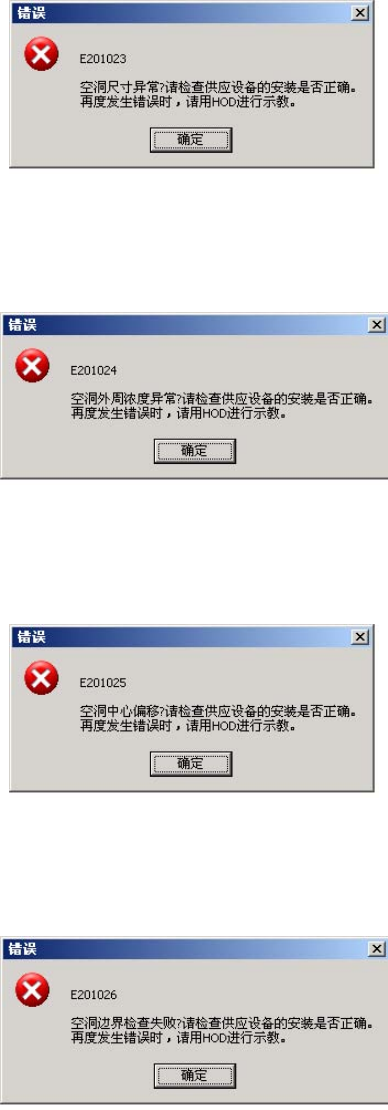

① 尺寸差异很大时
空洞是安装元件的坑凹处。与元件尺寸相比，空洞尺寸明显异常时，会显示此项提示。
第 6 章 编辑辅助功能
6-121
图 6.5-64 自动示教错误：空洞异常
② 浓度异常时
空洞的影子浓度异常时显示此提示信息。
图 6.5-65 自动示教错误：外围浓度异常
③ 中心偏移时
设定的吸取数据与通过自动示教校正过的吸取数据存在很大偏移时，显示此提示信息。
图 6.5-66 自动示教错误：中心偏移
④ 空洞边界检查失败时
当不能检测出空洞影子的矩形框时，显示此提示信息。
图 6.5-67 自动示教错误：边界检查异常
第 6 章 编辑辅助功能
6-122

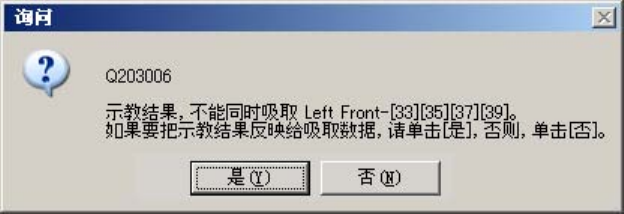

⑤ 执行自动示教而导致不能同时吸取时
当不能同时吸取时，显示此提示信息。
精度优先请按[是]，速度优先请按[否]。
图 6.5-68 执行自动示教而导致不能同时吸取时
