第 9 章 机器设置
9-30
(2) 设置方法
• 用复选框选中要使用的装置单元，进行设置。
• 在 MS 参数中未经选项设置的单元（浅色显示的单元）无法选中。
(3) 生产操作
表 9.4-16：设置为“不使用”时的贴装
No. 单元 生产操作
1 传送带浮动即停止 在 X、Y 的移动中，传感器检测出传送带浮动时，X、Y 的速度会转
入低速。在 X、Y 的移动之前传感器检测出来时，会询问是否再试
行传感器检测。
选择「再试行」：用传感器进行再检查。
选择「取消」：终止生产。
2 送料器台架标记识别 删除功能即可执行贴片
3 结束时保持数据功能 FX-1/FX-1R 系统退出时，保存展开的生产程序信息，下次启动时
复原生产程序。
4 主供给器为后侧
（不间断运行时）
前面为主供给器（主机正面）。
不依靠传送基准。・
优先进行「操作选项」→［使用单元］标签的交替设置。・
5 一起送料 同时顶推基板传送结束时使用的全部送料器元件。
执行不间断运行模式时，则同时顶推单侧台架上的全部送料器。
因元件用完等原因变更送料器台架时，则只同时顶推该变更的送料
器台架的基板上尚未贴片的元件送料器。
表 9.4-17： 设置禁止优化功能时的贴片
No. 单元 生产动作
1 禁止送料器配置优化 执行编辑程序、优化菜单、优化后，对话框显示的“吸取数据”的
选项被固定为[分配自动选择]。
其它选项无法选择。
2 禁止吸嘴配置优化 执行编辑程序、优化菜单、优化后，对话框显示的“使用的吸嘴”
选项被固定为[使用固定吸嘴]。
其它选项无法选择。
表 9.4-18：同时吸取/吸取位置优先模式的说明
No. 单元 生产动作
1 同时吸取优先模式 执行标准生产操作，在一定的可同时吸取的范围内进行生产操作。
2 吸取位置优先模式 根据元件尺寸可同时吸取的范围发生变化。对于极小元件，可同
时吸取的范围缩小，在靠近吸取数据的吸取坐标位置进行吸取。
吸嘴吸取位置在模部外时，会发生吸取偏差错误。因此，可防止
贴片时的相邻元件和吸嘴接触。
第 9 章 机器设置
9-31
使用单元（特殊功能）
选择[使用单元（特殊功能）]标签后，显示如下设置对话框。

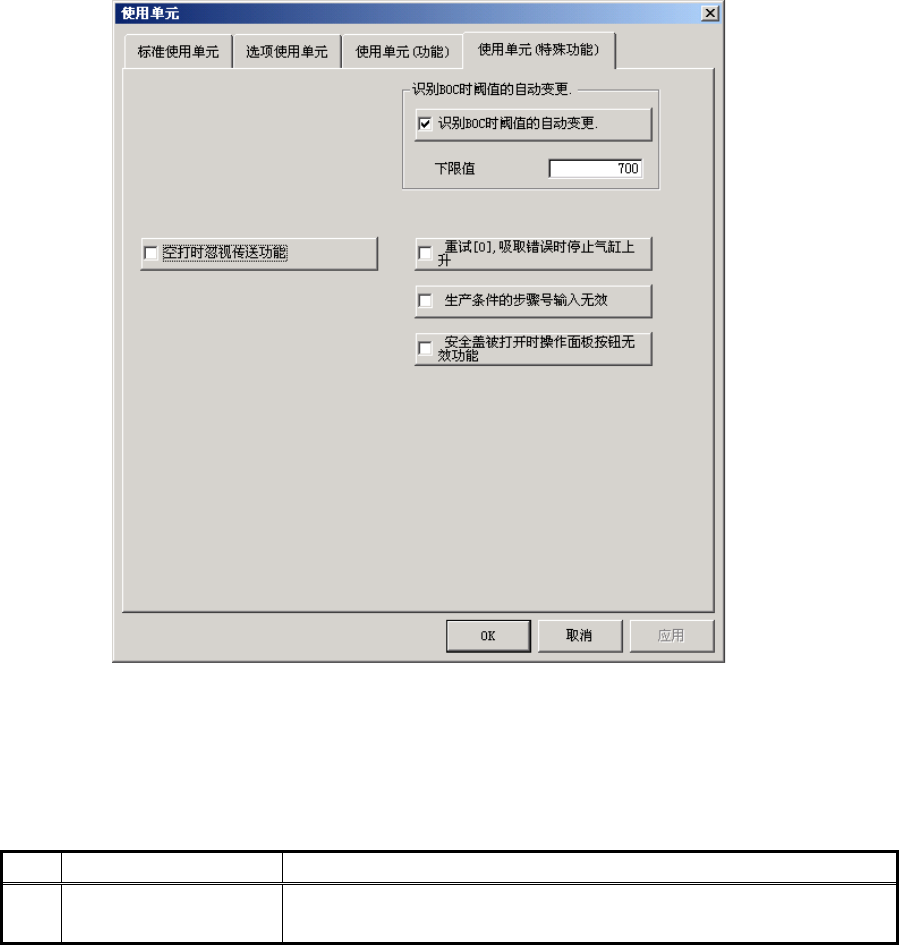

图 9.4-21：使用单元（特殊功能）设置对话框
（1）设置项目
在[使用单元（特殊功能）]对话框中的设置项目如下表所示。
表 9.4-19：设置项目
No. 项目 设置内容
1 使用单元(特殊功能) 功能使用/不使用
万一发生功能故障时，可以在本项目中设置“不使用”以避免故障。
（2）设置方法
请用复选框选中设置要使用的功能。
不能选中在 MS 参数中未设置的单元（灰色显示的单元）。
第 9 章 机器设置
9-32
（3）生产动作
表 9.4-20： 设置了“使用选中的功能”时的贴片
No. 项目 设置内容
1 识别 BOC 时阈值的自动
变更
识别被氧化的 BOC 标记时容易出错，不能识别时，自动将此处设置
的值作为下限值自动变更阈值，进行识别。下限阈值的默认值为 700，
输入范围为 650～900。
２ 空打时忽视传送功能 在空打生产时，不进行一切传送操作。
３ 重试[0]，吸取错误时
停止气缸上升
元件数据的附加信息中吸取重试次数设置为[0]的元件的带状送料
器，送料时间发生变化。
吸取元件后用激光识别有无元件，确认正常地吸取了元件后，再让
送料带进行送料。
４ 生产条件的步骤号输
入无效
有关生产条件画面的步骤号设置，开始行、结束行不能输入。此种
情况下的贴片范围为步骤 1 至最终步骤。贴片数据编辑后，更改的
贴片点自动地反映到结束行。
（以基板生产和空打生产为对象，试打除外）
５ 安全盖被打开时操作
面板开关无效功能
安全盖被打开时，除操作面板的 STOP 开关以外的所有开关都失效。
