第 6 章 编辑辅助功能
6-112
①元件顺序
输入跟踪范围，指定从元件数据内的第几号到第几号。
默认值为跟踪全部的元件。
②送料器
按顺序从送料器台架的前面 / 后面进行跟踪。
选择要跟踪的送料器台架。
5）在各点的运行（吸取高度跟踪时）
在吸取高度跟踪时，可以设定各跟踪点移动后的运行。

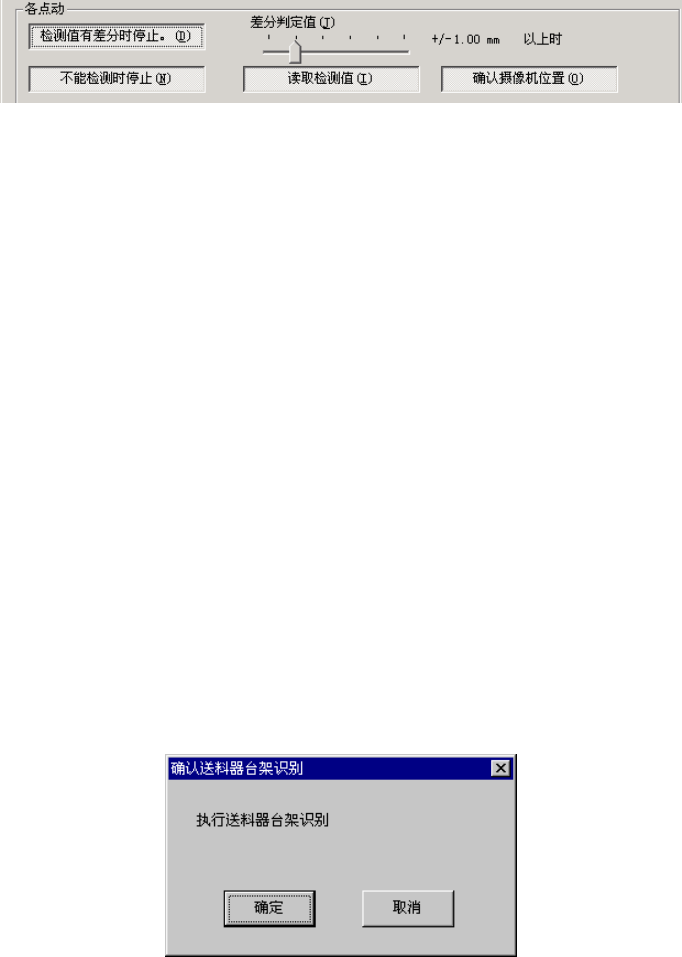

图 6.5-50.3 在各点的动作
[检测值有差分时停止]
用 HMS 测量的检测值与吸取数据设定的吸取高度值之差超过[差分判定值]的设定范
围时，弹出对话框、并停止跟踪。
[差分判定值]
在滑动条上＋－设定上限 / 下限范围。
① [不能检测时停止]
使用 HMS 不能测量时 (测量的吸取点没有元件等) ，显示对话框后停止跟踪。
② [读取检测值]
对 HMS 测量的值，逐点询问，读取后纳入吸取数据中。
③ [确认摄像机位置]（用摄像机确认位置）
在 HMS 移动到吸取点进行测量之前，可在 VCS 监视器上确认吸取点。
(2) 执行台架标记校准
已设定了台架“标记识别”时，为了提高吸取位置的精度，在移动跟踪各送料器台
架之前，需要先进行“台架标记”识别。
显示下列对话框时, 请按下[ 确定] 。
如按[取消]，则不进行精度校正。
图 6.5-51 送料器台架识别确认对话框
第 6 章 编辑辅助功能
6-113
(3) 跟踪吸取位置/ 吸取高度跟踪执行中
确定后，在跟踪各吸取位置(高度)时，显示以下对话框。

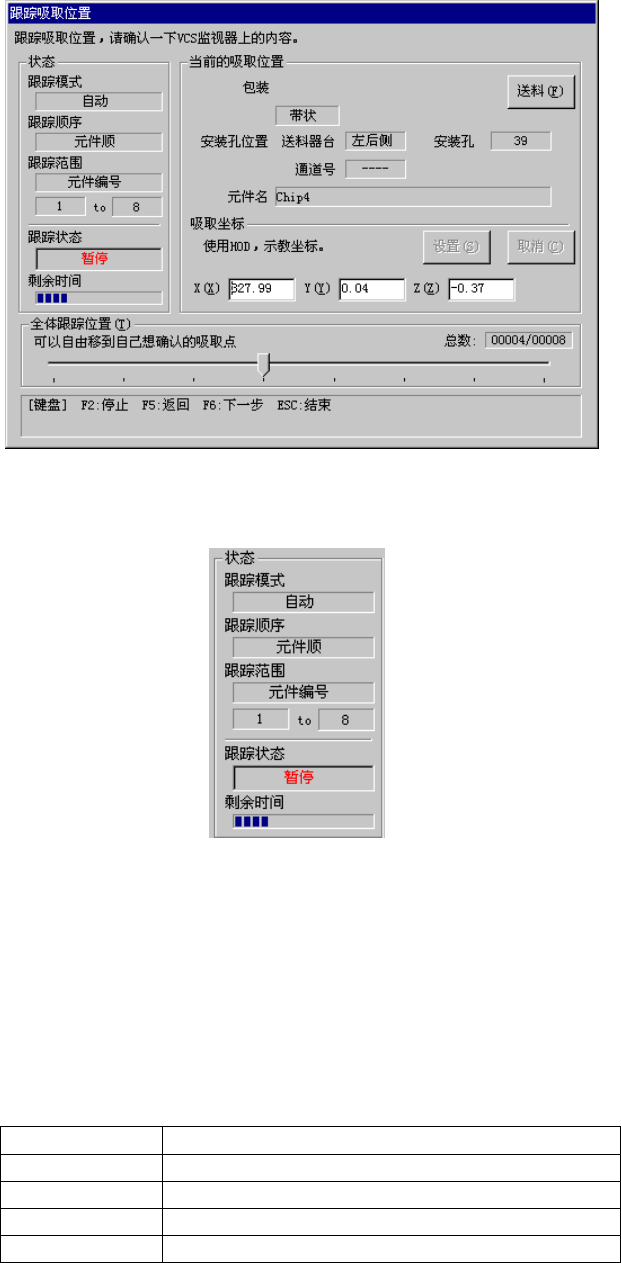

图 6.5-52 跟踪吸取位置中对话框
1) 状态
①跟踪模式
图 6.5-53.1 状态
显示所设定的跟踪模式([手动]或[自动])。
②跟踪顺序
显示所设定的跟踪顺序([送料器顺]或[元件顺])。
③跟踪范围
显示跟踪范围，元件的起始、结束号码，使用哪一个送料器台架。
④跟踪状态：各种显示反映跟踪中的状态，列表如下：
表 6.5-13 吸取位置 / 吸取高度跟踪情况
显示
状态
运行中 表示轴在移动中
暂停 表示处于自动跟踪暂停中
停止 表示手动跟踪或者有意停止跟踪时
轴退避中 表示轴正在向安全位置移动
[示教] F3 自动示教
第 6 章 编辑辅助功能
6-114
⑤剩余时间
自动跟踪时,以进展条显示暂停剩余的时间。
2) 当前的吸取位置

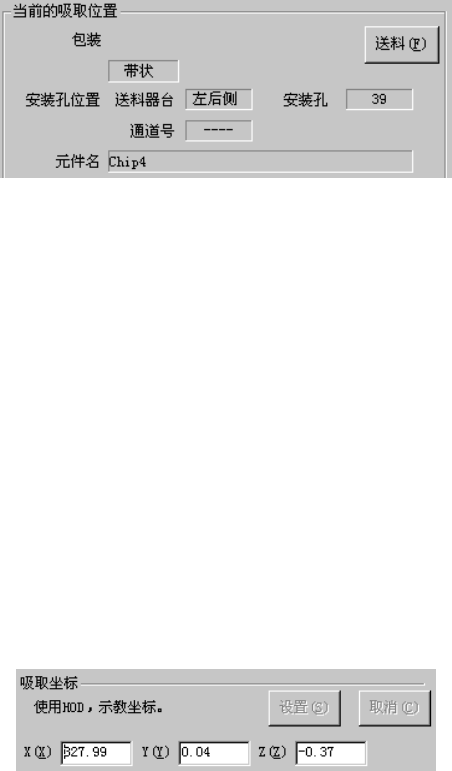

图 6.5-54 当前的吸取位置
[当前贴片位置]框的每项，表示以下内容。
①包装
跟踪中的元件的包装方式。
②安装孔位置
跟踪中的元件安装孔的位置。
管状送料器，也显示通道号码。
③元件名
跟踪中的元件名。
④ [送料]按钮
由安装孔位置上显示的送料器供料。
3) 吸取坐标
吸取坐标是指跟踪中的吸取坐标。坐标值可以手动输入、或示教，进行修改。
图 6.5-55 吸取坐标
4）[设置]/[取消]按钮
手动输入、或以示教修改的坐标值为有效值。
按下[设置]键时，保存吸取数据。
不要保存修改的值时，请按[取消]。
5) 全体跟踪位置
随着跟踪位置的移动，滑标向前移动。
停止跟踪时，可前后移动滑标。
