第 9 章 机器设置
9-8
(7) Z 轴移动
将所选择的贴片头移动到所选择的位置。
可以将选择的贴片头移动到标准位置，或任意坐标点。
标准位置包括激光高度、等待位置和 XY 轴移动高度等。
向任意坐标移动时，会显示如下 Z 轴上任意移动坐标对话框。
图 9.3-4： Z 轴任意移动坐标对话框
①用组合框选择要控制的对象。
* 不影响机器设置的“使用单元”设置。（未被选中（不使用）的单元也可以选择）
* 按[Alt] + [↓]键，则会显示可选择的控制单元一览表。
②选择控制单元后，输入移动目标位置的坐标，再选择[执行]按钮或按下[F3]键，则被选择的控制
单元开始移动。
* 可以输入任意坐标的坐标范围，因选择单元而异。
(8) θ轴移动
把选择的贴片头转向所选择的角度。
(9) 真空控制
切换选择的贴片头的真空开、关。
第 9 章 机器设置
9-9

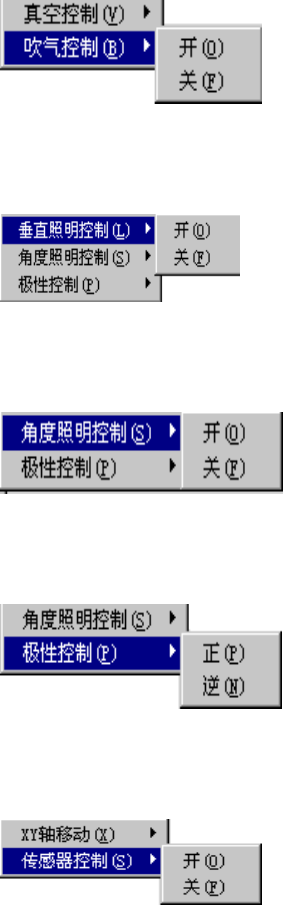

(10) 吹气控制
切换选择的贴片头的送风的开、关。
(11) 垂直照明控制
切换 OCC 垂直照明的开、关。
(12) 角度照明控制
切换 OCC 角度照明的开、关。
(13) 极性控制
切换 OCC 的极性为正（P）、逆（N）。
(14) 传感器控制
切换选择传感器的开、关。
第 9 章 机器设置
9-10
(15) Y 台
将 Y 台移向所选位置。
向任意坐标移动时，显示如下 Y 台任意坐标移动对话框。
输入移动目标位置坐标后，选择[执行]按钮或按[F3]键，即可开始移动。
可以输入的任意坐标的坐标范围是 -350～667。

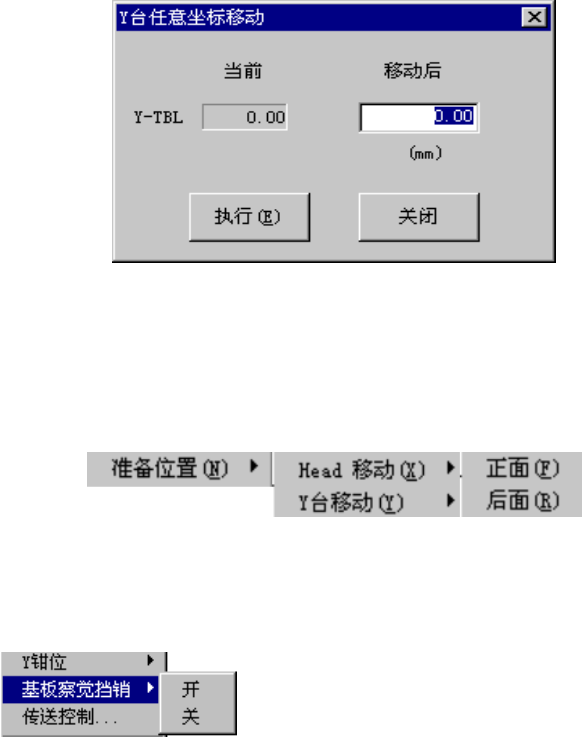

图 9.3-5： Y 台任意坐标移动对话框
（16） 准备位置
可以向所选择的准备位置移动贴片头或 Y 台。
（17） 基板察觉挡销
切换基板察觉挡销的开/关。
