第 14 章 设备操作信息
14-31
14.2.8. 轴运转信息复位（重新设置）
显示轴运转信息画面时，在菜单栏中选择[数据]→[重新设置]，或按下工具栏的[重新设置]
按钮后，显示如下的对话框。
图 14.2-14 轴运转信息复位（重新设置）对话框
• 按下[确定]按钮后，重新设置轴运转信息的全部数据。
• 按下[取消]按钮后，数据不重新设置，依旧显示原数据。
第 14 章 设备操作信息
14-32
14.2.9. 重新设置传送信息
显示传送信息画面时，在菜单栏中选择[数据]→[重新设置]，或按下工具栏的[重新设置]
按钮后，显示如下的对话框。
图 14.2-15 传送信息 重新设置对话框
上述对话框列出了数据项目复选框。选择要重新设置数据项目的复选框，按[确定]或者[应
用]按钮后，显示以下的对话框。
图 14.2-16 传送信息 重新设置询问
• 按[确定]按钮后，重新设置在[重新设置]对话框中所选中的项目的数据。
• 按[取消]按钮后，不进行数据的重新设置。这时，在[重新设置]对话框中按[确定]按钮，关
闭[重新设置]对话框。
第 14 章 设备操作信息
14-33
14.2.10. 重新设置异步操作信息
显示异步操作信息画面时，在菜单栏中选择[数据]→[重新设置]，或按下工具栏的[重新设
置]按钮后，显示如下的对话框。

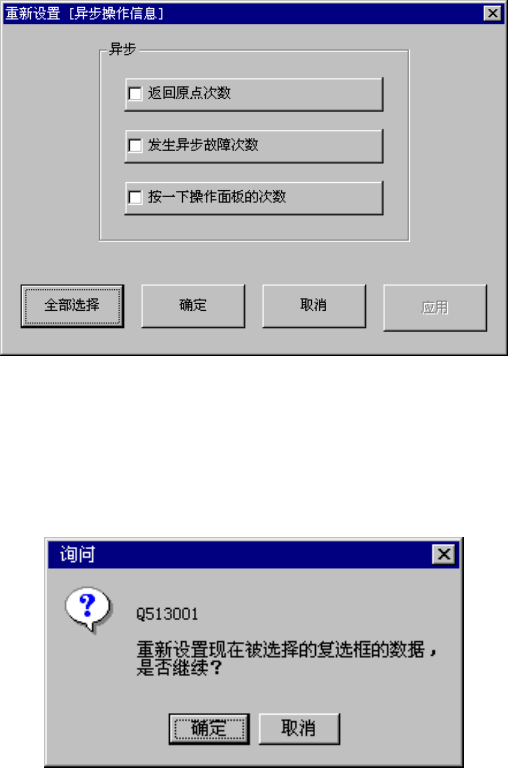

图 14.2-17 异步操作信息 重新设置对话框
上述对话框中列出了数据项目复选框。选择要重新设置数据项目的复选框，按[确定]或者[应
用]按钮后，显示以下的对话框。
图 14.2-18 异步操作信息 重新设置询问对话框
• 按[确定]按钮后，重新设置在[重新设置]对话框中所选择的项目数据。
• 按[取消]按钮后，不进行数据的重新设置。这时，在[重新设置]对话框中按[确定]，关闭[重
新设置]对话框。
