第 9 章 机器设置
9-4
9.3 控制菜单
设置机器需要输入项目时，可通过操作弹出菜单的方法，来驱动各项装置。需要显示弹出菜单
时，请单击鼠标右键，或按[F9]键、[SHIFT]+[F10]键。
选择弹出菜单中的各种项目后，还有扩展菜单，图 9.3-1：即为贴片头控制菜单的扩展菜单。
用鼠标单击或用方向键选择后，按下[Enter]键，则相应装置开始驱动。
警告
用鼠标（跟踪球）选择、单击控制项目，或用方向键选择控制项目，按[Enter]
键，设备就会启动。为避免受伤，切勿将手、头等伸入设备内部。
表 9.3-1： 弹出菜单一览
No. 功能（弹出菜单） 功能说明
1 ATC 滑动板 1 切换 ATC 左侧滑动板的开/关
2 ATC 滑动板 2 切换 ATC 右侧滑动板的开/关
3 停止挡销 切换停止挡销的开/关
4 支撑台 切换支撑台的开/关
5 Y 钳位 切换 Y 钳夹的开/关
6 基板察觉挡销 切换基板察觉挡销的开/关
7 传送控制 显示传送控制对话框
8 原点位置 向原点位置移动
9 校准台第 1 标记位置 移向 CAL 校准台第 1 标记位置
10 默认 移向默认位置
11 取下吸嘴时 移向摘下吸嘴时的位置
12
等待位置
用户定义 移向用户定义位置
13 基准针位置 移向基准针位置
14 从动针位置 移向从动针位置
15 正面 移向前芯片元件废弃位置
16
小芯片
后面 移向后芯片元件废弃位置
17 正面 移向前 8mm 专用废弃位置
18
废弃元件
位置
8mm 元件
后面 移向后 8mm 专用废弃位置
19 左前面台架标记 移向左前台架标记
20 右前面台架标记 移向右前台架标记
21 左后侧台架标记 移向左后台架标记
22
送料器
台架标记
位置
右后侧台架标记 移向右后台架标记
23 真空校准位置 移向真空校准位置
24
XY 轴
移动
任意坐标 显示任意坐标对话框
25 激光高度 移向激光高度
26 等待位置 移向等待位置
27 XY 轴移动最低高度 移向 XY 轴可能的最低高度
28 真空校准位置 移向真空校准位置
29
Z轴
移动
任意坐标 显示任意坐标对话框
30 0° 旋转 0°
31 90° 旋转 90°
32 180° 旋转 180°
33
θ轴
移动
270° 旋转 270°
34 开 打开真空控制
35
真空控制
关 关闭真空控制
36 开 打开吹气控制
37
Head
(贴片
头)
吹气控制
关 关闭吹气控制
第 9 章 机器设置
9-5
No. 功能（弹出菜单） 功能说明
38 能传送位置 移向传送可能的位置
正面 移向前准备位置 39
准备位置
后面 移向后准备位置
40
Y台
任意坐标 显示任意坐标对话框
41 XY 轴移动 与贴片头部功能相同 －
42 开 打开 OCC 照明
43
垂直照明控制
关 关闭 OCC 照明
44 正 把 OCC 的极性设置为正状态
45
极性控制
逆 把 OCC 的极性设置为负状态
46 开 把 OCC 的角度照明设置为开状态
47
OCC
角度照明控制
关 把 OCC 的角度照明设置为关状态
48 XY 轴移动 与贴片头部功能相同 －
49 开 把坏板标记读入器设置为开状态
50
BMR
（坏板标记
读入器）
传感器控制
关 把坏板标记读入器设置为关状态
51 XY 轴移动 与贴片头部功能相同 －
52 开 把 HMS 设置为开状态
53
HMS
传感器控制
关 把 HMS 设置为关状态
54 正面 贴片头移向前准备位置
55
Head(贴片头)移动
后面 贴片头移向后准备位置
56 正面 Y 台移向前准备位置
57
准备位置
Y 台移动
后面 Y 台移向后准备位置
• 在 MS 参数的“选项”设置中，未被选中的（未安装的）单元，不显示在与其相对应的菜单中。
• 不会影响机器设置的“使用单元”中的设置。
（未被选中（不使用）的单元也能显示）

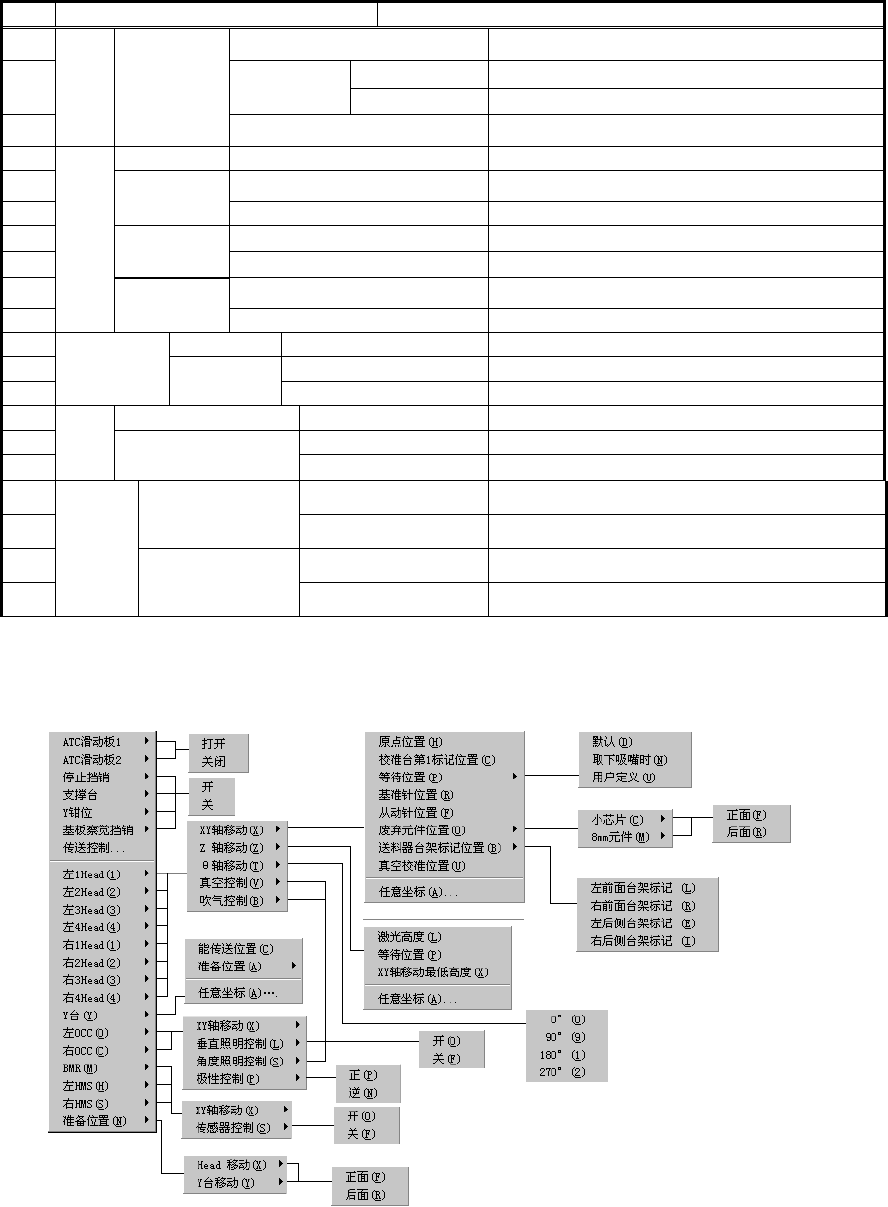

图 9.3-1：贴片头控制菜单
第 9 章 机器设置
9-6
(1) ATC 滑动板
切换 ATC 滑动板的开/关。
(2) 停止挡销
切换停止挡销的开/关。
(3) 支撑台
切换支撑台的开/关。
(4) Y 钳位
切换 Y 钳位的开/关。
(5) 传送控制
基板传送可以通过按钮指定控制项目，然后选择[执行]钮，或按下[F3]键，使之驱动。
图 9.3-2：传送控制对话框
基板送入时，若是孔基准，必须输入基板厚度、基板的 X 尺寸、Y 尺寸，若是外形基准，还需
要输入 Y 钳位推进量。
