第 1 章 设备概要 1-24 2)基板下面 从基板各个传送方向看的基板下面的死空间（不可设置支撑销区域）标示。 搬送レ ー ル固定側 基板搬送方向 サポ ート ピン 設置不可範囲 4m m 17. 5m m 17. 5m m 14. 5m m 123m m 0～160m m （ 可動） 21m m 30. 5m m スト ッ パ設置位置 34m m 6m m 198. 5m m 25m m 18m m 218m m 25m m 图 1…
第 1 章 设备概要
1-23
1.7.2 适用基板
1.7.2.1 基板尺寸
表 1-8 适用基板尺寸 (单位 mm)
最小尺寸（L
1
×W
1
） 最大尺寸（L
2
×W
2
） 最小厚度 T
1
最大厚度 T
2
L 基板规格 50×30 410×360 0.4 4.0
注：L=传送方向尺寸､W=L 直角方向｡
* 基板重量最大允许值： 2000ｇ。
1.7.2.2 基板传送道上的死空间
基板上不可贴片范围和不能设置支撑销的范围、以及高度方向的死空间如下。
1)基板上面
50～410m m
搬送レール固定側
標準5±0.1mm（注)
0
3m m . 3mm.
5±0.1m m
特注5～7m m （工場出荷対応)
(基板幅自動調整時50～360m m )
30～360m m
基板搬送方向
搭載不可範囲
オプションφ 2 .5～φ4
+0.1
mm
6m m
图 1.7-1 基板上面死空间
基板传送方向
不可贴片的范围
传送轨道固定侧 50～410mm
标准 5±0.1mm(注)
选项φ2.5～φ4
+0.1
mm
第 1 章 设备概要
1-24
2)基板下面
从基板各个传送方向看的基板下面的死空间（不可设置支撑销区域）标示。
搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4m m
17.5m m
17.5m m
14.5m m
123m m
0～160m m （可動）
21m m
30.5m m
ストッパ設置位置
34m m
6m m
198.5m m
25m m
18m m
218m m
25m m
图 1.7-2 基板下面的死空间（1）
搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4m m
17.5m m
17.5m m
14.5m m
123m m
25m m
0～160m m （可動）
44m m
30.5m m
ストッパ設置位置
21m m
6m m
198.5m m 25m m
18m m
4.5m m
215m m
图 1.7-3 基板下面的死空间（2）
基板传送方向
支撑销不可设置的范围
定位挡块设置位置
传送导轨固定侧
基板传送方向
支撑销不可设置的范围
定位挡块设置位置
传送导轨固定侧
第 1 章 设备概要
1-25

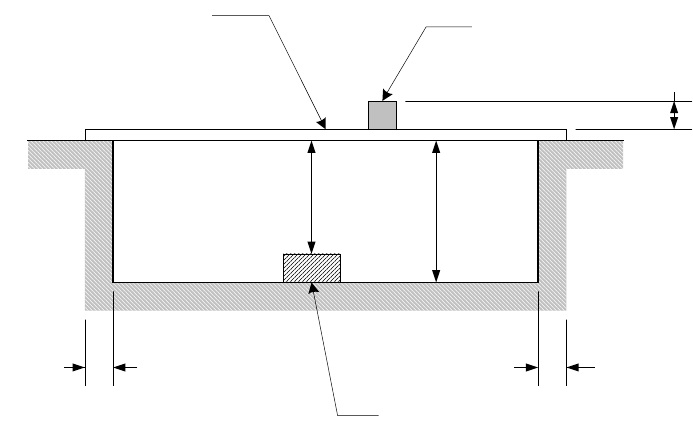

3)高度方向的死空间
基板裏面
搭載可能範囲
6m m
部品
基板
最大40m m
3m m 3m m
最大30m m
ストッパ位置
图 1.7-4 高度方向的死空间
元件
基板背面
可贴装范围
定位挡块
7mm
传送导轨固定侧 传送导轨从动侧
