第 16 章 维护
16-29
16.4.9 统一交换台（选项）
请在「台架固定销①」和「导向轴②」上涂抹润滑油。

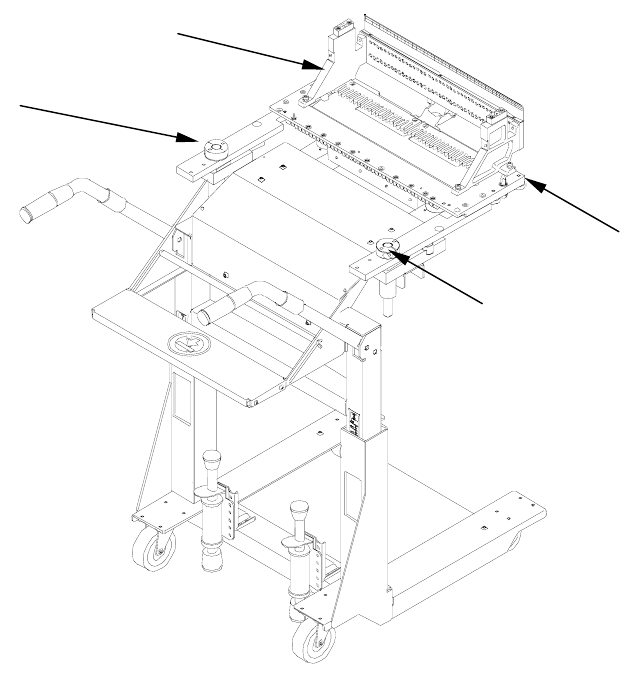

图 16.4–11 统一交换台
① 台架固定销
② 导向轴
①
②
②
①
第 16 章 维护
16-30
16.5 更换 UPS 电池（选装项）
UPS 的电池到达寿命（通电状态 2 年），或是由于放电等原因，不能充电时，请更换电池。
16.5.1 UPS 的拆卸
警告
为了避免触电的重伤事故，请将电源闸门置为「关闭」状态。
主机的主断路器和主开关一定要处于「OFF」状态。
电源闸门是指装在建筑物上的电源开关，不是指主机上的开关。

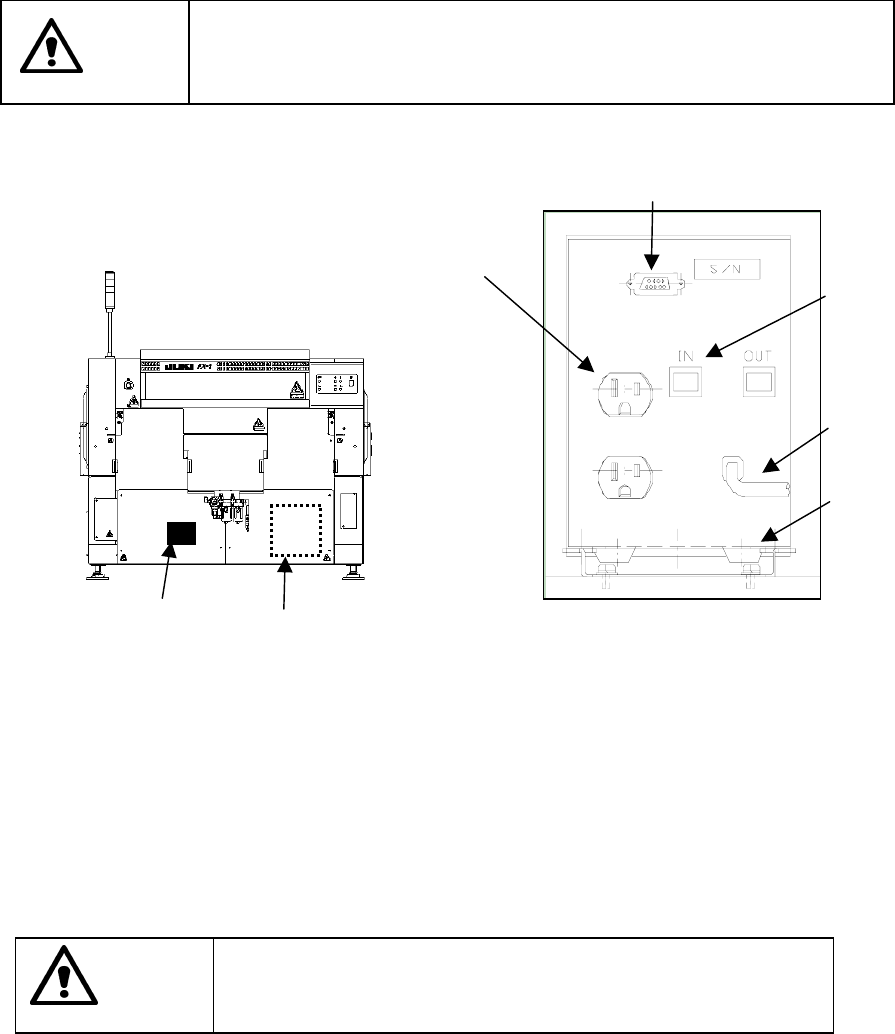

图 16.5-1 设备背面图（UPS 安装位置） 图 16.5-2 UPS
＜拆卸步骤＞
① 请拔掉与 UPS 连接的插头和连接 UPS 的电缆中转插头。
② 拧下 UPS 前面的固定金属板的螺丝钉（2 个），将 UPS 从主机取出。
③ 更换电池后，按相反步骤进行安装。
危险
UPS 主机非常重，因此在拆卸 UPS 的时候，请注意。
从通信接口拔掉插头
拧下 M4 锣
丝，向前拉
出
拔掉信号插头
从输出插座拔掉插头
拔掉中转插头
电源单元
UPS 安装位置
第 16 章 维护
16-31
① 关闭 UPS。
拔掉 UPS 的输入、输出电缆。

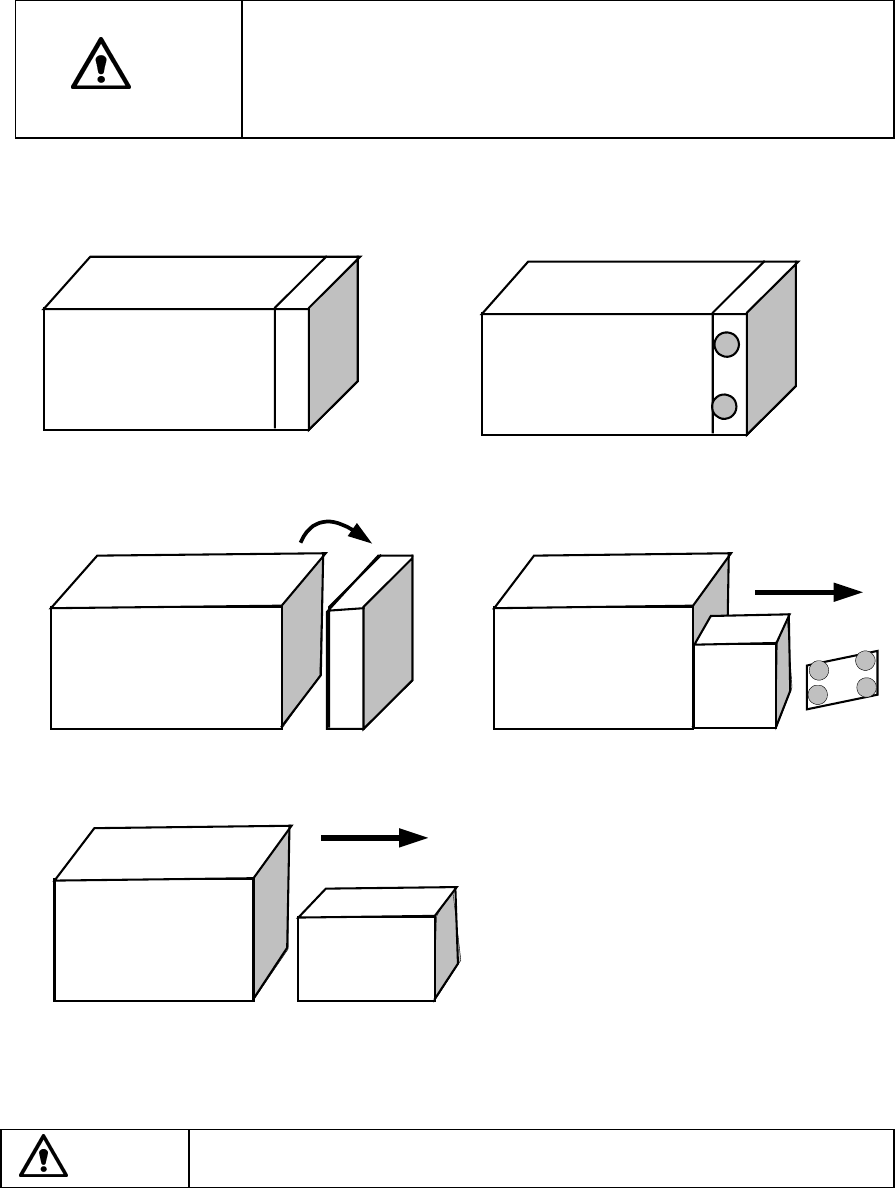

16.5.2 更换电池
按以下的步骤更换电池。更换电池之前，请注意看全部警告提示。
根据电池的寿命，约 2 年进行一次更换。
警告
因电池短路的大电流可能发生触电或是烧伤。
请遵守下面的注意事项。
1) 摘下手表，戒指，项链或是其他的金属物品。
2) 请使用有绝缘把手的工具。
3) 在电池上不要放置工具或是金属元件。
拆下电池后，按照拆除的相反步骤（⑤～①）安装新电池。
注意
连接电池的插口时会出现小火花, 请注意。
② 将 UPS 横放，拧下前面板的螺丝。
③将 UPS 原样放好，拆下前面板。
④拧下固定电池金属板的螺丝。
⑤拔掉电池接线，慢慢地取出电池。
