第 16 章 维护
16-24
16.4 润滑
16.4.1 XY 轴直动单元
(1)X 轴直动单元
图 16.4-1 X 轴直动单元
(2)Y 轴直动单元
图 16.4-2 Y 轴直动单元
危险
X 轴单元使用超强力磁石。做清洁工作时，请勿携带手表、移动电话及其他
易受磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大工
伤。
注意
对 Y 轴的驱动用传送带和马达部分的轴（轴承），请绝对不要注润滑油（机
油，润滑油）。
危险
为了防止意外启动造成的事故，请在关掉电源后再进行操作。
①
②
①Y 轴框架（×2）
②Y 轴直动单元轨道（×2）
③Y 轴直动单元（×4）
③
②
①
*使用润滑油枪，向 X 轴直动单
元润滑油注入孔注入润滑油。
*使用润滑油枪，向 Y 轴直动单
元润滑油注入孔注入润滑油。
*使用润滑油
附属的 6459 润滑油 N(白盖)
*使用润滑油
附属的 EP2 润滑油(红盖)
①X 轴直动单元轨道（×2）
②X 轴直动单元（×4）
第 16 章 维护
16-25
16.4.2 Y 台轴的润滑
向直动导向润滑油注入孔注入润滑油。
图 16.4-3 线性方向（YA 部分）
请在螺丝部涂一层润滑油。
图 16.4-4 YA 珠杠滚丝
危险
X 轴单元使用超强力磁石。做清洁工作时，请勿携带手表、移动电话及其他
易受磁石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大工
伤。
注意
对 Y 轴的驱动用传送带和马达部分的轴（轴承），请绝对不要注油润滑（机
油，润滑油）。
危险
为了防止意外启动造成的事故，请在关掉电源后进行操作。
第 16 章 维护
16-26

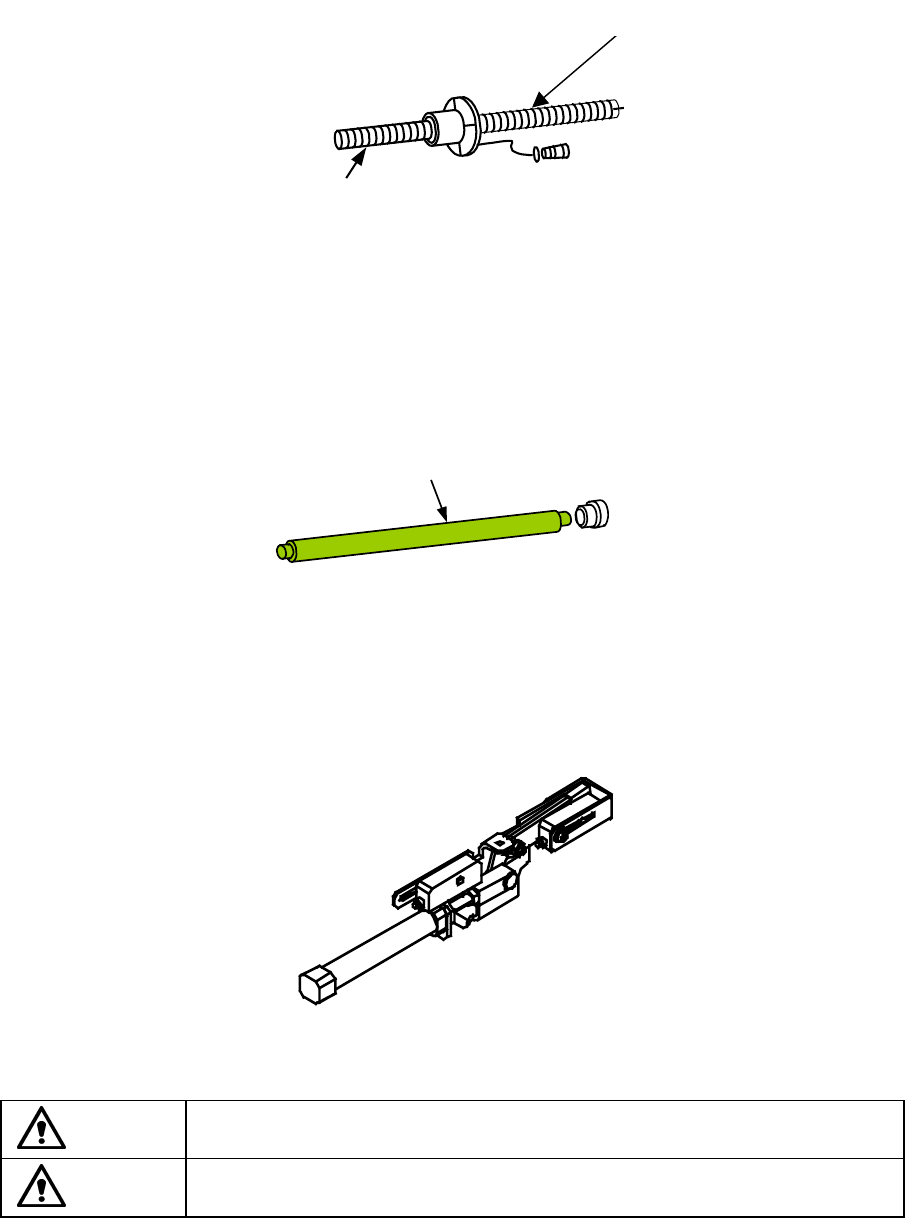

16.4.3 传送螺旋轴（轴）
请在*记号处全面涂抹润滑油。
*
图 16.4-5 传送螺旋轴
16.4.4 传送导向轴
请在导向轴上（左右 2 个位置）全面涂抹润滑油。
图 16.4-6 传送导向轴
16.4.5 基板挡块部分
请在滑动部涂一层润滑油。
图 16.4-7 基板挡块部分
危险
为了防止意外启动造成的事故，请在关掉电源后再进行操作。
注意
请勿调整传感器的调节旋钮，可以会造成故障。
导向轴
螺旋轴
