FX-1R_InstructionManual_C_Rev03a.pdf - 第61页
第2章 基本操作 2-3 注意１）按下语言（语种）切换按钮切换为英语时,画面上有一部分或者全部 OS 语言仍为 日语，无法用英语显示。 <画面的一部分不能切换为英语的画面的有：> 文件对话框 ・ 文件夹对话框 ・ 信息框 ・ 属性表 ・ 向 导 ・ 帮 助 ・ <全画面不能切换为英语的画面的有：> 文件管理 ・ 打印机设置 ・ 系统菜单（右击鼠标后显示的菜单） ・ 注意２）可用日语设置的数据，如基板 ID 、元件…
第2章 基本操作
2-2
图 2.1-2 编辑程序的画面构成示例
表 2.1-1 各构成要素的功能概要
要素 功能概要
①．标题栏
窗口标题。
不同功能的窗口，其标题也不同。
②．菜单栏
显示该窗口使用的最高级菜单。
（显示的菜单，因窗口而异。）
有的菜单选择后，可弹出下拉菜单。
③．下拉式菜单
单击菜单栏后，弹出命令列表。
不能选择的菜单呈灰色。
④．工具栏
显示菜单项目中使用频率高的使用项目。
不同的窗口，有的工具栏可切换显示/不显示。
⑤．工作区 在制作程序数据等时，输入数据、选择项目的工作区。
⑥．滚动条
在窗口的屏幕框外还有可展现的内容时出现滚动条。
移动滚动条时，可以展现该窗口可能显示的内容。
⑦．状态栏 显示对菜单项目的说明、数据输入范围等。
⑧．命令按钮 可以调出该窗口菜单项目中的部分内容。
⑨．语言转换按钮 用于切换语种。（注意１、２）
第2章 基本操作
2-3
注意１）按下语言（语种）切换按钮切换为英语时,画面上有一部分或者全部 OS 语言仍为
日语，无法用英语显示。
<画面的一部分不能切换为英语的画面的有：>
文件对话框・
文件夹对话框・
信息框・
属性表・
向导・
帮助・
<全画面不能切换为英语的画面的有：>
文件管理・
打印机设置・
系统菜单（右击鼠标后显示的菜单）・
注意２）可用日语设置的数据，如基板 ID、元件名称、元件注解等用日语设置后，把语种
切换为英语后，有时不能正确显示。
2.2 显示装置
本机的显示装置为分辨率800×600的SVGA标准彩色液晶显示器。
第2章 基本操作
2-4
2.3 输入装置
2.3.1 键盘
本机为PC/AT兼容机，可以连接标准的101键（英语规格）或兼容的106键（日语规格）键盘。
键盘用于输入文字、操作画面等。
各个键的功能，请参见表 2.3-1 。

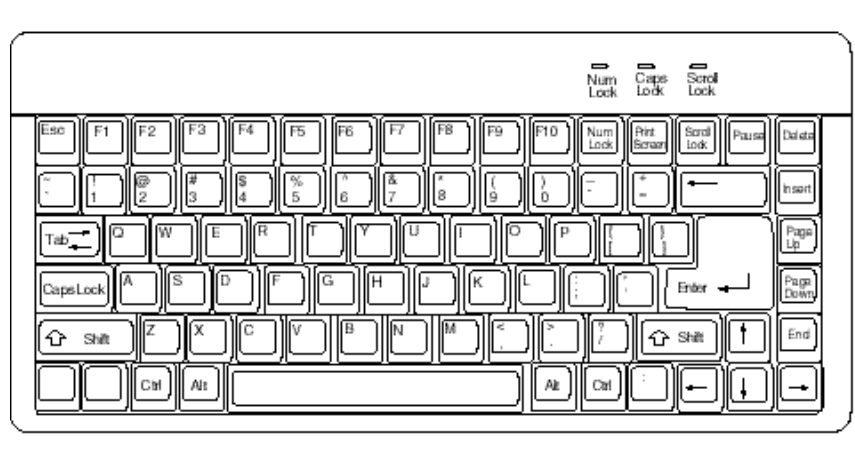

图 2.3-1 键盘概略图 （主机用）
