第 4 章 桌面 4-51 4.5. 事件画面 当安全盖打开、按下［紧急停止］开关、或各轴的伺服驱动器发出警告时，显示如下画面。 图 4.5-1 错误显示画面（紧急停止） 在画面上，有时显示[如果想看其它事件，请按右键]的提 示。表明同时发生了几件事件，在 画面只显示优先度高的事件。 在此种情况下，按下 按钮，可显示出发生事件的层次结构。(正发生的事件划红色勾号)。 图 4.5-2 层次显示画面 正在发生的事件
第 4 章 桌面
4-50

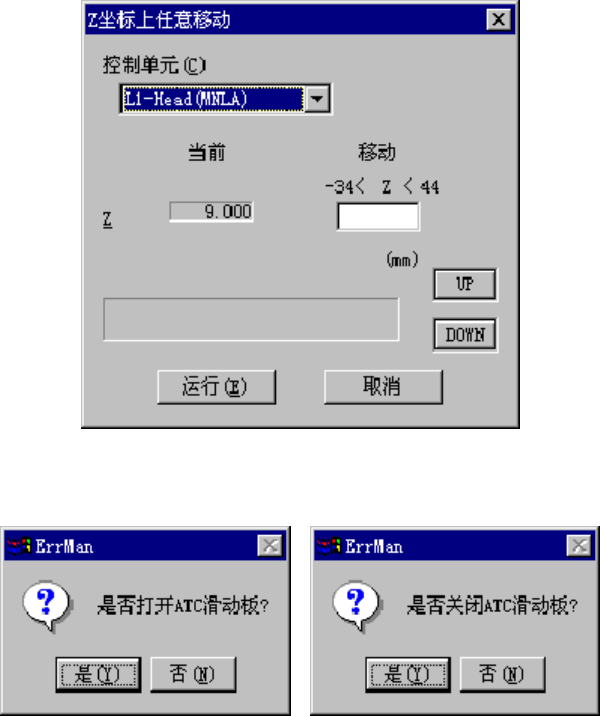

在[贴片头上有无吸嘴的状况画面]中，按下［Z 移动］按钮，显示如下画面。
Z 轴的坐标原点为基板高度坐标原点（0），之上为“＋”，之下为“－”。
图 4.4-6 Z 任意坐标移动画面
步骤 2： 在[贴片头上有无吸嘴的状况画面]中，按下［打开 ATC］、［关闭 ATC］按钮，显示如下确
认对话框画面。
图 4.4-7 ATC 滑动板开关确认对话框
第 4 章 桌面
4-51
4.5. 事件画面
当安全盖打开、按下［紧急停止］开关、或各轴的伺服驱动器发出警告时，显示如下画面。
图 4.5-1 错误显示画面（紧急停止）
在画面上，有时显示[如果想看其它事件，请按右键]的提示。表明同时发生了几件事件，在
画面只显示优先度高的事件。
在此种情况下，按下
按钮，可显示出发生事件的层次结构。(正发生的事件划红色勾号)。
图 4.5-2 层次显示画面
正在发生的事件
第 4 章 桌面
4-52
4.6. 取出基板画面
下面，对在生产过程中按下紧急停止开关后，基板停留在中央传送带里，异常结束生产时如
何取出基板的步骤，进行说明。
4.6.1. 解除基板固定
解除紧急停止开关。通过手动控制(或生产简易准备
*1
)，选择下列 [自动控制传送] 画面。
先按[解除基板固定]按钮，释放基板，然后用手将台架推到传送位置，把基板推到 OUT 传送
带附近后取出。
图 4.6-1 基板自动控制传送画面
*1 [解除基板固定]按钮，在[生产支援] 菜单的简易准备中也有。
