第 16 章 维护 16-2 16.2 各部的检查 16.2.1 气压 请确认压力计压力为 0.49 Mpa 。 压力在 0.44 M pa ～ 0.54 Mpa 以外时，请确认漏气有无厂方原因，如果没有异常，请按照以 下步骤，重新调整压力。 <主要压力设定步骤> 1）打开管道旋钮①。 2）向下拉「调节旋钮②」 ，再旋转旋钮，把使用气压调整到 0.49 Mpa。 图 16.2–1 排水阀和调节旋钮 图 16.2–2 滤芯 1…
第 16 章 维护
16-1
16 维护
16.1 日常检查项目一览表
危险
为了防止意外启动造成的事故，请在关掉电源之后再进行日常检查。
使用心脏起搏器等精密医疗器械的人员请勿进行维护作业。
日常检查项目 检查、润滑频率
处理
方法
检查调整项目 确认处理方法
每
天
每
周
每
月
每2
个月
每6
个月
每年
气压 确认 0.49MPa ○
管道和接头 空气泄漏 ○
各单元汽缸系统 确认动作 ○
空气过滤器（贴片头） 有无脏污 ○
空气过滤器（CAL 校准台） － ○
电源灯 确认亮灯 ○
传送带 磨损消耗，破损，伸长 ○
传送滑轮 确认动作 ○
挡片 磨损消耗，破损 ○
检查
电气关联部分 电压，电缆，插头 随时
X, Y 轴直动单元 除去灰尘、油 ○
传送带 除去灰尘、异物 ○
传送各传感器 清洁 ○
激光校准传感器 清洁传感器窗 ○
吸嘴 吸嘴清洁 ○
吸嘴外轴 轴内部的清洁 ○
ATC 支架 除去灰尘，油 ○
送料器台架，统一交换台 除去异物 ○
OCC（偏光滤镜） 除去灰尘、异物 ○
CAL 校准台
除去灰尘、异物
○
清洁
跟踪球
除去灰尘、异物
○
X 轴直动单元轨道 润滑油(6459N)白盖 ○
Y 轴直动单元轨道 润滑油(EP2) ○
传送螺旋轴（轴） 润滑油(EP2) ○
传送导向轴 润滑油(EP2) ○
弹性导向轴 润滑油(EP2) ○
侧梁 润滑油(EP2) ○
基板挡块部分 润滑油(EP2)
○
YA 滚珠丝杠和线性方向（YA 部分）
润滑油(EP2) ○
滚珠丝杠和线性方向（贴片头部分）
润滑油(C 润滑油) ○
方栓轴（贴片头部分） 润滑油(C 润滑油) ○
吸嘴 油 清洁后
统一交换台 润滑油(EP2)
○
支撑台
运行是
否顺畅
润滑油(EP2) ○
1. 加油时请使用附属的油脂类。另外，指定仅可使用润滑油的位置，除了附属的润滑油（EP2）外，
只限使用壳牌阿尔巴尼亚润滑油 1。(但是，指定润滑油(6459N)的部位请不要使用其他润滑油。)
2. 指定使用润滑油(C 润滑油)的位置，切勿使用除附属润滑油(C 润滑油)之外的润滑油。
以上油脂类，请勿使用非 JUKI 指定的产品。
3. 机油(NO.1) ：第 4 种类第 3 类石油； 润滑油(EP2) ：消防法规定的非危险物品；
润滑油(C 润滑油) ：消防法规定的非危险物品；润滑油(6459N)：消防法非危险物品。
第 16 章 维护
16-2
16.2 各部的检查
16.2.1 气压
请确认压力计压力为 0.49 Mpa 。
压力在 0.44 Mpa ～ 0.54 Mpa 以外时，请确认漏气有无厂方原因，如果没有异常，请按照以
下步骤，重新调整压力。
<主要压力设定步骤>
1）打开管道旋钮①。
2）向下拉「调节旋钮②」，再旋转旋钮，把使用气压调整到 0.49 Mpa。

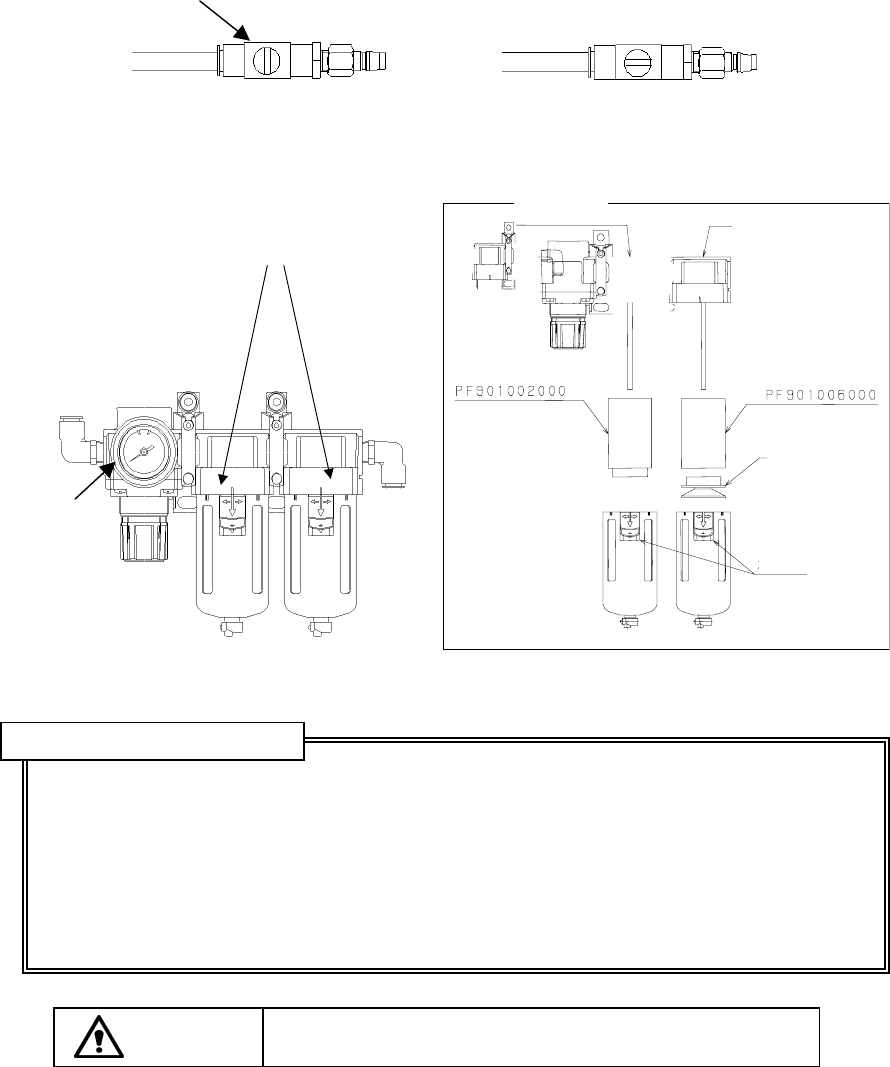

图 16.2–1 排水阀和调节旋钮 图 16.2–2 滤芯
1）大致更换周期：每 2 年，或是压力下降到大约0.1Mpa(1kgf／cm
2
)时。
2）更换方法
①一边降下滑动部分，一边把主体向左或右旋转45度向下摘下。
②滤芯B：向左旋转固定滤芯B的树脂元件，
滤芯A：向左旋转滤芯A后，把滤芯A摘下。
③安装时，按相反的顺序安装即可。
注意
操作之前，请关闭指状阀的旋钮①。
打开状态 关闭状态
※滤芯的检查、更换
排水阀
②
滤芯
滑动部分
滤芯
A
树脂元件
滤芯
B
空气过滤器
雾分器
第 16 章 维护
16-3
16.2.2 管道和接头
请确认是否漏气。
确认是否漏气

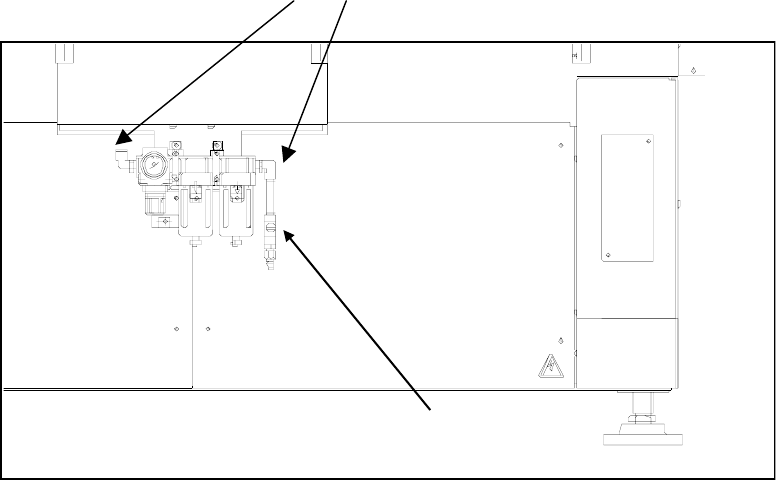

图 16.2–3 气阀（主机背面）
16.2.3 各单元气缸系统
接通主机的电源后，请选择「手动控制」项目，确认操作状况。
フィンガバルブ
指状阀
