第 1 章 设备概要
1-6

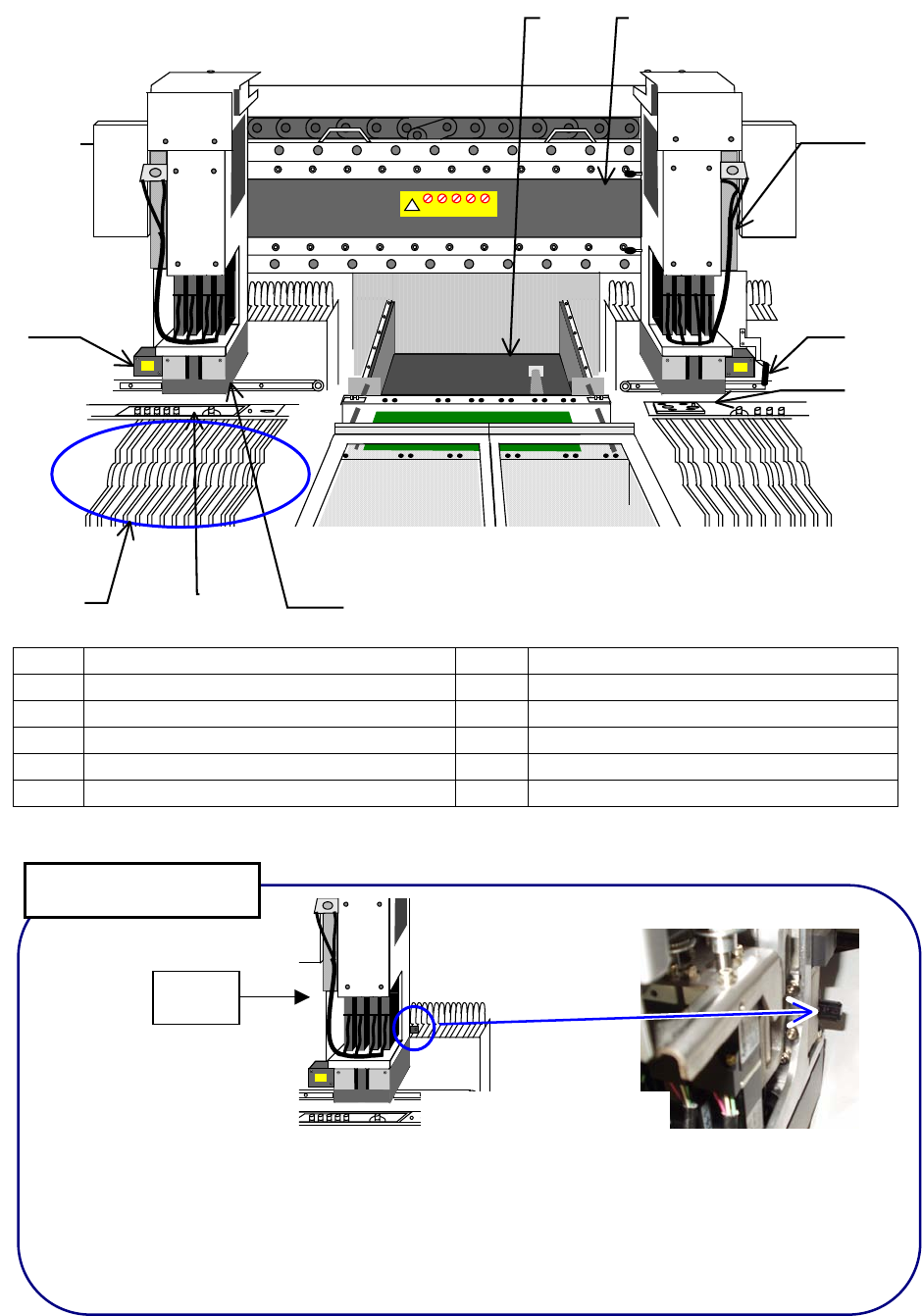

设备内部的主要构成如下图所示。
图 1.4-3 设备内部构成
No 名称 No 名称
① Y 台轴 ⑥ OCC (位置校正摄像机)
② X 梁架 ⑦ CAL 校准台
③ MNLA 贴片头 ⑧ 自动工具交换装置 (ATC)
④ HMS (高度测量装置、选购项) ⑨ (LF 左前)送料器台架
⑤ BMR (坏板标记识别器、选购项)
如上图，左 Head 上安装了接近传感器。请防止工具或手表等金属物品接近此传感器。为
了防止左右 Head 的干扰，安装了接近传感器。若接近传感器检测到金属物品的接近或接触，
则会关掉伺服电源，并显示 Head 接近的错误信息。
万一不小心接通了接近传感器，并被关掉伺服电源时，请执行原点返回。
① ②
③
④ ⑤
⑥
⑦
⑧
⑨
＜接近传感器的安装图＞
接近传感器注意事项
左 Head
第 1 章 设备概要
1-7
1.4.2 基板传送部分构成
图 1.4-4 基板传送図
①传入传感器 ⑨传送电磁阀 ⑰减压阀
②传出传感器 ⑩驱动轴 ⑱调节手柄
③待命传感器 ⑪定位档块 ⑲调节停止挡块
④停止传感器 ⑫定心销 ⑳调整杆
⑤C-OUT 传感器 ⑬支撑台 手柄
⑥C-OUT2 传感器 ⑭中心马达 基板察觉挡销
⑦支撑台原点传感器 ⑮进/出马达
⑧支撑销检测传感器 ⑯支撑销
⑦
⑯
⑩
⑨
②
⑧
⑤
⑥
⑰
⑱
21
①
③
④
⑪
⑪
⑫
⑬
⑭
⑲
⑳
⑧
⑩
⑩
⑬
⑮
⑮
22
21
22
→： 基板传送方向
第 1 章 设备概要
1-8
1.4.3 元件供给部分的构成
FX-1/ FX-1R 在基板传送部分的前后、Y 台轴左右共设 4 个送料器台架以供应元件（参见下图）。
元件由安装在送料器台架的带状送料器、散装送料器、管状送料器供应。使用统一交换台(选购项)
时，可从 FX-1/FX-1R 主机上装卸送料器台架， 进行外部准备。
液晶モニタ
LR フィーダバンク
RR フィーダバンク
LF フィーダバンク RF フィーダバンク
基板搬送路
Y テーブル軸
基板
图 1.4-5 贴片机主机配置图
1.4.3.1 送料器台架各部分名称
把卷带式元件及装有管状元件的带状送料器、散件送料器、管状送料器在“安装板②”、
“锁定轴④”定好位置、固定住。
传送元件由“驱动汽缸⑤”来驱动。
安装各送料器的位置请参照“位置标签⑥”。也可参照送料器位置指示器FPI(选购项)
的提示。“台架标记⑦”是校正送料器台位置与姿势时用的标记。
①送料器台架 ④锁定轴 ⑦台架标记
②安装板 ⑤驱动汽缸
③安装板Ｂ ⑥位置标签
①
②
③
④
⑤
⑥
⑦
左后方送料器台架
右后方送料器台架
右前方送料器台架
左前方送料器台架
基板
传
送轨道
Y 台轴
液晶显示器
基板
