第 13 章 自动校准 13-6 运行测量 ① 在设置的贴片头上安装 500、501、或者 502 吸嘴。 吸嘴未在 ATC 设置时会发生错误。 发生错误时，用[机器设置]的[ATC 吸嘴配置]分配吸嘴。 ② 根据激光传感器光线，测量激光传感器高度。 ③ 测量结束后，操作框中显示如下图的内容。 图 13.2-5 测量结束 要重复测量时单击[确认]，则显示上一个“测量中”画面。 测量其它贴片头时，要从[设定 Head（S）] 中选择贴片头…
第 13 章 自动校准
13-5
FX-1：单击▼、或按下 Alt + ↓ 键后，会显示下表，请从中选择。
FX-1R：请用单选按钮选择。
图 13.2-2 设置贴片头（左：FX-1/右：FX-1R）
(2) 测量
请根据操作框显示的指示，对在[设定 Head（S）] 选择的贴片头进行测量（FX-1 为从组
合框选择，FX-1 从单选按钮选择）。
测量后单击[确定]保持测量值（这时不保存）。
单击[取消]时，测量值无效。
操作方法
按照操作框内的指示操作后，自动得到测量值。
图 13.2-3 确认选择
单击[确认]按钮。安装 500、501 或者 502 吸嘴，自动测量激光传感器高度。
警告
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认设备内部
没有正在操作的人。另外，为防止发生人身伤害，设备运行中，切勿将
手伸入装置内部，或将脸和头靠近装置。
图 13.2-4 测量中
第 13 章 自动校准
13-6
运行测量
① 在设置的贴片头上安装 500、501、或者 502 吸嘴。
吸嘴未在 ATC 设置时会发生错误。
发生错误时，用[机器设置]的[ATC 吸嘴配置]分配吸嘴。
② 根据激光传感器光线，测量激光传感器高度。
③ 测量结束后，操作框中显示如下图的内容。

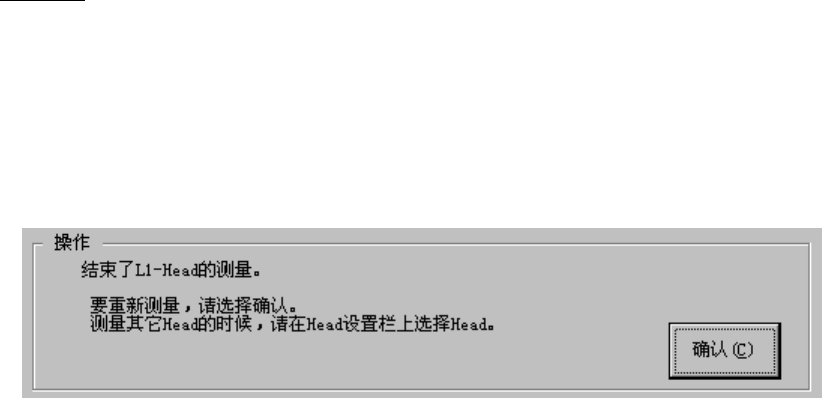

图 13.2-5 测量结束
要重复测量时单击[确认]，则显示上一个“测量中”画面。
测量其它贴片头时，要从[设定 Head（S）] 中选择贴片头。贴片头变更后回到初始画面。
结束时请单击[确定]按钮。
第 13 章 自动校准
13-7
13.2.2. 吸嘴旋转中心
用激光测量吸嘴旋转中心。
选择菜单中的[设置]→[吸嘴旋转中心]，或者在画面左侧的命令栏中单击[吸嘴旋转中心]
后，显示如下[吸嘴旋转中心]对话框。
图 13.2-6 [吸嘴旋转中心] 对话框（上：FX-1/下：FX-1R）
选择[设定 Head（S）]
选择要测量的贴片头：FX-1 从组合框中选择；FX-1R 用单选按钮选择。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
选择 L1-Head
（贴片头）
当前吸嘴旋转中心
测量值
测量开始、重复
确定：保持测量值
取消：测量值无效
显示操作、动
作内容(例：
选择 L1-Head
时)
选择 L1-Head
（贴片头）
显示所有贴片头
显示操作、运行内
容（选择对应多个
贴片头）
