第7章 生产准备 7-15 ④ 按下[OK]键，退出[基准针位置]设置画面，返回到简易准备画面。 在机器设置时，也可以实行本设置。 注意 基准针的中心位置是程序数据的基板坐标原点 （基准位置） 。 因此， 调 整停止挡块位置后必须重新设置。 注意 机器运作中绝对不要把手或头等伸入装置内部。 11. 下面与 『7.5.1 外形基准的调整方法』 的步骤 15.16.相同。
第7章 生产准备
7-14
9. 在简易准备画面的[传送]标签页面中选择[基准针位置 从动针] 。

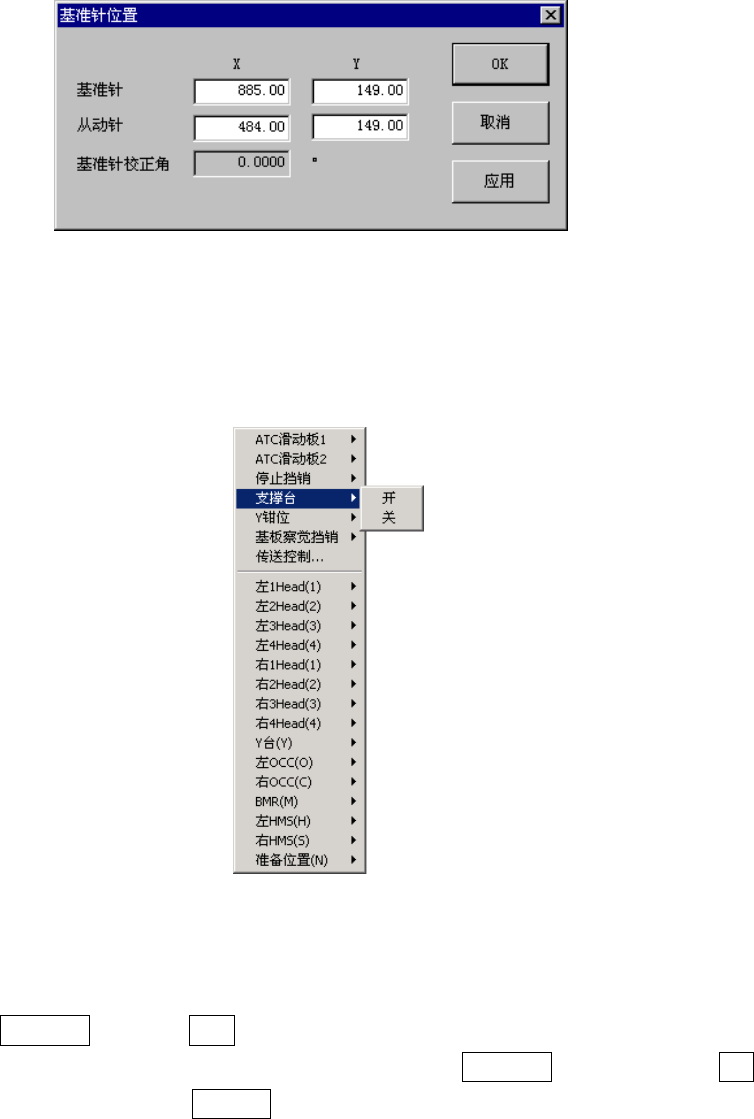

图 7.5-5 基准针位置的设置画面
10. 设置定心销位置
上升支撑台⑬。单击鼠标右键或按下[F9] 键后，显示以下弹出菜单。请点击支撑台[开] 。
图 7.5-6 控制菜单
① 把光标移动到[基准针位置]设置画面的[基准针]坐标显示位置（XY 都可以），先按下
HOD 的 CAMERA 键，再按 F2 键，使右 OCC 镜头移动到当前设置的定心销位置。
② 看着 HOD 画面进行定心销⑫的中心位置示教。（使用 WINDOW 键或者两点示教 F2
（PT2）键）。确定后按下 ENTER 键，以更新定心销⑫的中心位置 XY 坐标。
③ 接着用同样的方法，对从动针进行示教。
第7章 生产准备
7-15
④ 按下[OK]键，退出[基准针位置]设置画面，返回到简易准备画面。
在机器设置时，也可以实行本设置。
注意
基准针的中心位置是程序数据的基板坐标原点（基准位置）。因此，调
整停止挡块位置后必须重新设置。
注意
机器运作中绝对不要把手或头等伸入装置内部。
11. 下面与 『7.5.1 外形基准的调整方法』 的步骤 15.16.相同。
第7章 生产准备
7-16
7.6 其它的调整
对于有缺口的基板，基板传感器有可能会误检测，所以应根据缺口的大小，输入基板传送
传感器的延迟时间。
另外，可以针对异形基板等，变更停止挡块和基板检测传感器的位置（Y 方向）。
7.6.1 基板传送传感器延迟时间
<设置步骤>
①选择[机器设置]→[设置各组]→[基板传送]。
②根据基板的缺口长度，用键盘输入延迟时间以及缺口的长度。
（具体参见『第 9 章 机器设置』的相关说明）。
图 7.6-1
注意
设置的基板传送传感延迟时间，不要大于必要值。设置的延迟时间过长，
会影响生产（基板传送）速度（节拍）。
7.6.2 停止挡块
若基板前端部有缺口、基板定心不稳时，请移动停止挡块⑪。
移动方法请参见『7.5.1 外形基准的调整方法』步骤 10。
移动了停止挡块组后，需要重新设置机器设置的 [外形基准的位置]。
A : 缺口的长度
各基板检测传感器的位置与缺口部分
无关联的情况下不需要输入延迟时间。
另外，可以个别输入传感器延迟。
