第 6 章 编辑辅助功能 6-15 要执行示教时，请按下[继续]按钮。摄像机将移动到标记的 XY 坐标上，监视 器出现示教图形（要求记忆的对象） 。 如果监视器不出现示教图形，请确认输入的坐标值是否正确。 若是陶瓷基板标记(标记颜色为白色) 时， 请再按一次 CAMERA 键， 切换极 度。按动 CAMERA 键以外的其它键时，会鸣声警告，识别示教不能进行。 ③ 标尺框（标记数据）的示教。 如标记识别不稳定时，在进行标尺框左上示教前，请…
第 6 章 编辑辅助功能
6-14
6.1.3 标记示教
6.1.3.1 基板标记的示教
对识别标记的信息进行示教。
识别标记需要 5 个信息：标记的黑白区别、标记的大小、标记形状、标记与周围
亮度反差的判断基准值、检测框架的大小。
①把光标移到示教对象的数据标记上。
进行识别的示教时，要先输入标记的 X，Y 坐标。
图 6.1-4 基板标记的示教（1）
② 请按下 HOD 的 CAMERA 键，指定 L 贴片头。
·若开着安全盖时，会出现下列对话框。
图 6.1-5 确认对话框
第 6 章 编辑辅助功能
6-15
要执行示教时，请按下[继续]按钮。摄像机将移动到标记的 XY 坐标上，监视
器出现示教图形（要求记忆的对象）。
如果监视器不出现示教图形，请确认输入的坐标值是否正确。
若是陶瓷基板标记(标记颜色为白色) 时，请再按一次 CAMERA 键，切换极
度。按动 CAMERA 键以外的其它键时，会鸣声警告，识别示教不能进行。
③ 标尺框（标记数据）的示教。
如标记识别不稳定时，在进行标尺框左上示教前，请设定下述照明条件。
按照上边、左边、下边、右边的顺序，使用上下、左右箭头键调整标尺框后输入数
据。（要改变标尺框的移动速度时请使用 FAST 键）
此后，可自动识别标记，取得校正数据。
自动获得标记周围的噪音隔离级别，显示在监视器上。
使用 HOD 的↑键、↓键(XY 移动上下箭头键)进行调整,使标记清晰可见，且周围的噪音
非常小。
调整完成后，按下 ENTER 键。
显
示摄像机图象
和长
方
形
框
。
先设定上边及左边的标尺框。
请调整标记上边及左边，使之一致。
调整完成后，按下 ENTER 键。
用同样方法，设定下边及右边的标尺框。调整
完成后，按下 ENTER 键。
第 6 章 编辑辅助功能
6-16
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]ＰＲ

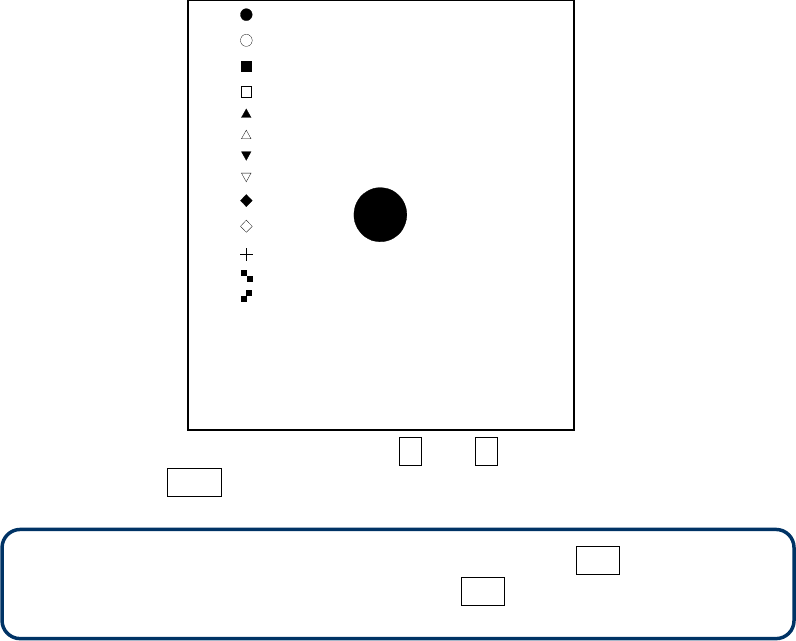

若判断结果有错误时，请使用 HOD 的↑ 键，↓ 键（XY 移动上下箭头键）选择正
确的标记，按下 ENTER 键。
若是标记的信息相同，只需进行检测框示教时，请按 HOD 的 NEXT，可省略上述
标尺框的示教操作。如果属首次进行标记识别，NEXT 键变为无效。
