第 9 章 机器设置
9-18
⑤ 自动设置
按下［F3］键后，在光标所在的 ATC 编号的贴片头装上吸嘴，设置各项值。
选择[F3]键或[OK]按钮之后，轴会移动，并进行吸嘴的装卸。
在按[F3]或[OK]之前，务必确认装置内无正在操作的人员。
为防止人身伤害，设备运转时请勿将手伸向设备内部，脸、头也不要靠近设备。
* 当取得的吸嘴外形为规定以外时，会显示出吸嘴信息未注册对话框 (图 9.4-9：吸嘴信息未注
册)。这时，请从接下来所显示的吸嘴编号设置一览对话框(图 9.4-10 吸嘴号设置一览对话框)的
吸嘴列表里选择吸嘴编号。
如果列表里没有，在选择吸嘴后，请用手动方式输入。
图 9.4-9：吸嘴信息未注册 图 9.4-10： 吸嘴号设置一览对话框
选择自动按钮，按下[ENTER]键后，显示自动设置 ATC 编号选择对话框。在此对话框中，选择
[OK]按钮，按下[ENTER]键后，会对被选中的 ATC 编号的吸嘴，按以下内容依次进行设置。
a) 测量所安装的吸嘴尖端高度，取得吸嘴高度值。
b) 根据所安装的吸嘴外形宽度，设置吸嘴编号。
c) 在安装了吸嘴的状态下，取得真空值进行设置。
警告
第 9 章 机器设置
9-19

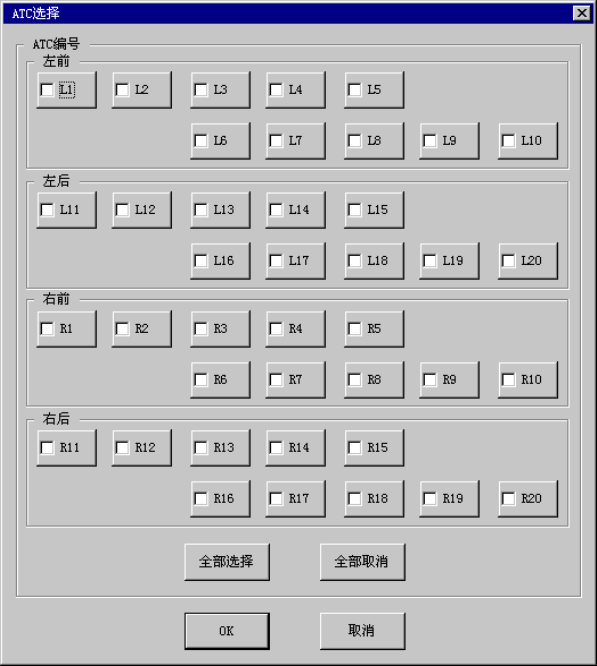

图 9.4-11： ATC 编号选择自动设置对话框
• 当存在 2 个以上自动设置的 ATC 时，可按操作面板上的<STOP>开关中断自动设置。在自动设置中
按下<STOP>开关后,会显示是否中断的提示,选择[是],即在该点结束；若选择[否]，则继续。按[取
消]按钮，并不能中断自动设置程序。
• 进行自动设置时，也可自动进行吸嘴编号的设置，因此无需输入。
另外，在自动设置之前输入的吸嘴编号和根据自动设置所取得的吸嘴编号不同时，以自动设置取
得的吸嘴编号为优先。
• 进行自动设置时，也可自动进行吸嘴种类的设置，因此无需输入。
但设置种类变为[通常]。另外，自动设置前已确定的吸嘴种类为优先。
• 自动设置所取得的吸嘴外形宽度与标准吸嘴不一致时，自动设置为特别订货里最小的吸嘴编号。
• 在配置特别订货吸嘴时，待自动设置执行之后，重新输入正确的吸嘴编号。
(3) 吸嘴高度、真空值
• 吸嘴高度偏移是用于对元件进行激光测量时，进行高度控制的微小调整值。
• 吸嘴的真空值和下一项无吸嘴时的真空值组合，可以作为判断有无吸嘴和有无元件的辅助信息来
使用（用激光来判断有无吸嘴、元件，真空值将成为判断的辅助信息）。
第 9 章 机器设置
9-20
9.4.2.2 无吸嘴时真空值
选择菜单栏里的[设置各组]/[无吸嘴时真空值]之后，会显示如下无吸嘴时真空值对话框。

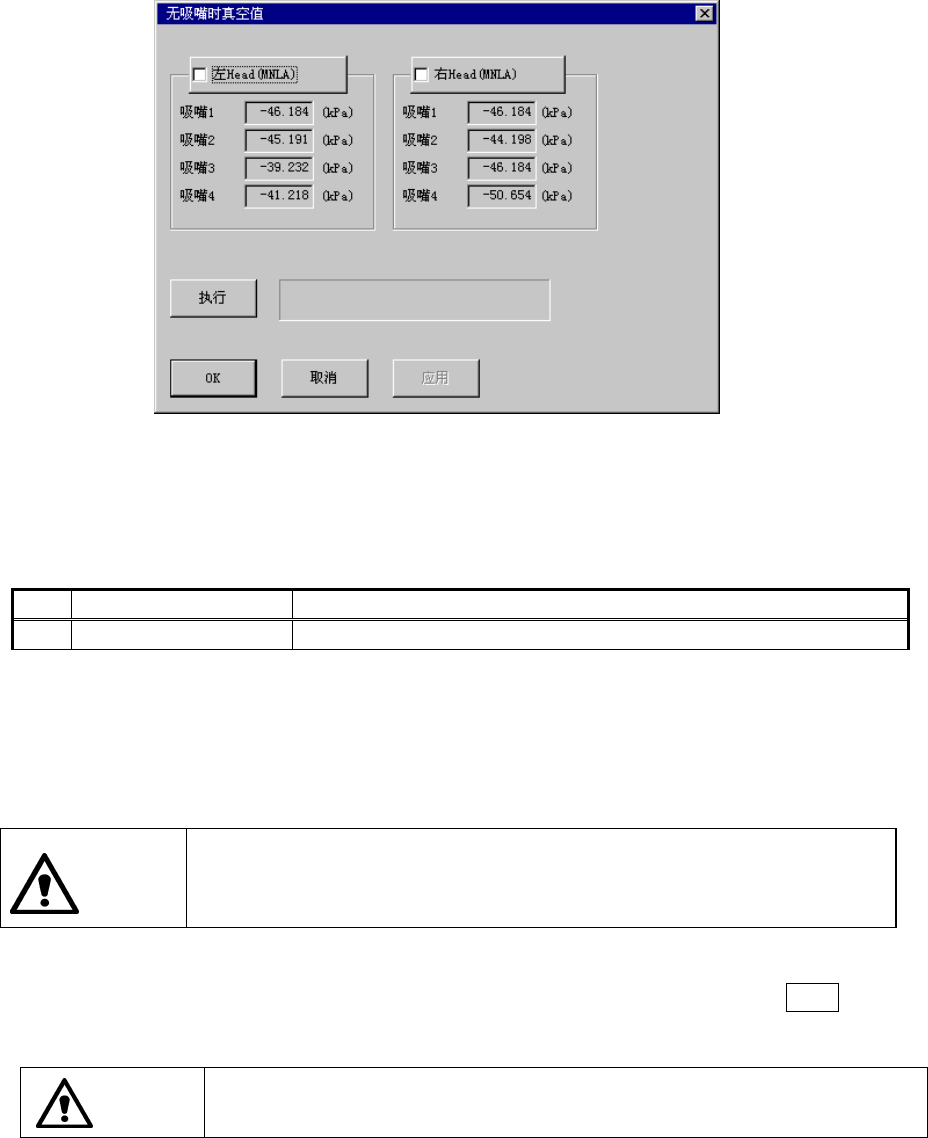

图 9.4-12： 无吸嘴时真空值对话框
(1) 设置项目
此对话框里的设置项目如下表所示。
表 9.4-6： 设置项目
No. 项目 设置的内容
1 无吸嘴时真空值 未安装吸嘴时的真空值（仅限自动获得）
(2) 设置方法
方法 1：通过贴片头按钮获得
选择对象贴片头，按下[执行]按钮，即可获得真空值。
当贴片头上装有吸嘴时，将吸嘴退回后再获得真空值。
单击[执行]后，轴会移动，进行吸嘴的装卸。
在单击[执行]前，务必确认装置内没有正在操作的人员。
为防止人身伤害，设备运转时切勿将手伸向设备内部，脸、头也不要靠近设备。
方法 2：通过示教来取得
按下 HOD 的装置键进入示教模式，确认装置上是所要取得的贴片头后，再按下 HOD 的 ENTER 键。
进入示教模式时的装置为贴片头时，所选择的贴片头的真空会设置为 ON。
标准值为-40 到 -70 (kPa)。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
注意
警告
