第 5 章 编辑程序 5-87 5.6.3.5 打印 打印的功能是：把编辑生产程序时需要制作、使用的数据打印出来，或保存在文本文件里。 程序数据 从编辑主画面的菜单栏中选择[文件]→[打印 ]→[程序数据]后，显示下列对话框。程序数据由 [基板数据]、 [贴片数据]、 [元件数据]、 [吸取数据]构成， 从对话框中选择需要输出 （打印/文件保 存）的数据。 图 5.6-6 设置程序数据输出条件对话框 程序名的命名方法与 W indows…
第 5 章 编辑程序
5-86
表 5.6-3 可保存的文件形式一览表
文件形式 程序文件说明
2010 形式（e41） 2010 主机，或 2010 用 EPU 文件
2020 形式（e42） 2020 主机，或 2020 用 EPU 文件
2030 形式（e43） 2030 主机，或 2030 用 EPU 文件
2040 形式（e44） 2040 主机，或 2040 用 EPU 文件
2050 形式（e45） 2050 主机，或 2050 用 EPU 文件
2050R 形式（e45） 2050R 主机，或 2050R 用 EPU 文件
2060 形式（e46） 2060 主机，或 2060 用 EPU 文件
2055R 形式（e46） 2055R 主机，或 2055R 用 EPU 文件
2060R 形式（e46） 2060R 主机，或 2060R 用 EPU 文件
FX-1/1R 形式（e51） FX-1/1R 主机，或 FX-1/1R 用 EPU 文件
750 形式文件（g3c） 750 主机，或 750 用 EPU 文件
760 形式文件（g3g） 760 主机，或 760 用 EPU 文件
775 形式文件（g3d） 775 主机，或 775 用 EPU 文件
730 形式文件（g3c） 730、730plus 主机，或 730、730plus 用的 EPU 文件
740 形式文件（g3g） 740 主机，或 740 用 EPU 文件
710 形式文件（g2c） 710 主机，或 710 用 EPU 文件
720 形式文件（g2g） 720 主机，或 720 用 EPU 文件
770 形式文件（g2d） 770 主机，或 770 用 EPU 文件
第 5 章 编辑程序
5-87
5.6.3.5 打印
打印的功能是：把编辑生产程序时需要制作、使用的数据打印出来，或保存在文本文件里。
程序数据
从编辑主画面的菜单栏中选择[文件]→[打印]→[程序数据]后，显示下列对话框。程序数据由
[基板数据]、[贴片数据]、[元件数据]、[吸取数据]构成，从对话框中选择需要输出（打印/文件保
存）的数据。

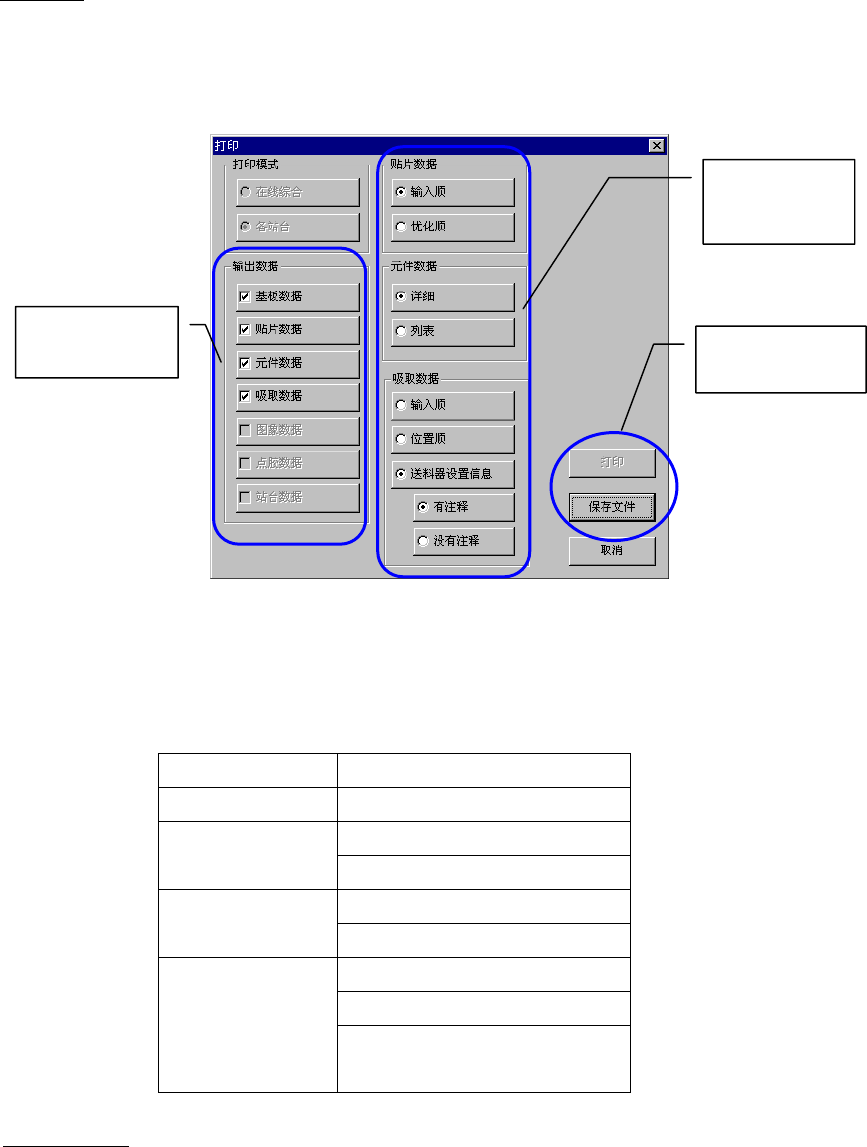

图 5.6-6 设置程序数据输出条件对话框
程序名的命名方法与
Windows 的文件名相同。超过 24 字时，打印时第 24 字以后用“~”符号
省略。
各种数据可选择的打印模式和默认模式如下：
数据 打印模式
基板数据 ----
输入顺序 （默认）
贴片数据
优化顺序
列表 （默认）
元件数据
详细
输入顺序（默认）
位置顺序
吸取数据
送料器设置信息
（可选择有无注释）
生产管理信息
从编辑的主菜单选择[打印]→[生产管理信息]，与从桌面画面选择[文件]→[打印]→[生产管理
信息]，结果相同。
选择需要输出的
数据
逐项检查数据
的打印模式
单击后，开始打印
或保存文件。
第 5 章 编辑程序
5-88

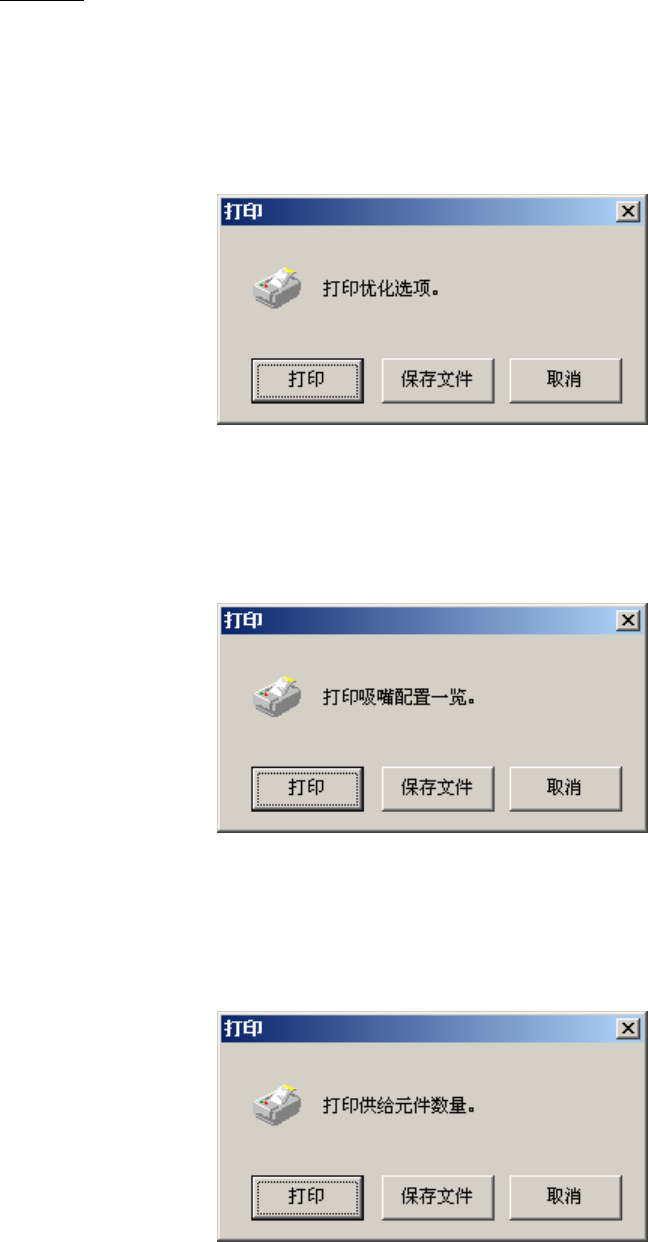

打印优化
从编辑画面的菜单栏中选择[文件]→[打印]→[优化]后，可选择[选项]、[吸嘴分配]、[供应数
量]命令。
[选项]
选择[选项]后，出现下列打印对话框。
可以打印优化选项。
图 5.6-7 打印优化选项
[吸嘴分配]
选择[吸嘴分配]后，出现下列打印对话框。
可以打印优化配置的吸嘴编号和个数。
图 5.6-8 打印吸嘴配置一览
[供应数量]
选择[供应数量]后，出现下列对话框。
可以打印优化配置的元件供给装置的类型和数量。
图 5.6-9 打印优化供给数
