第 10 章 手动控制
10-14
10.2.2.3 激光控制

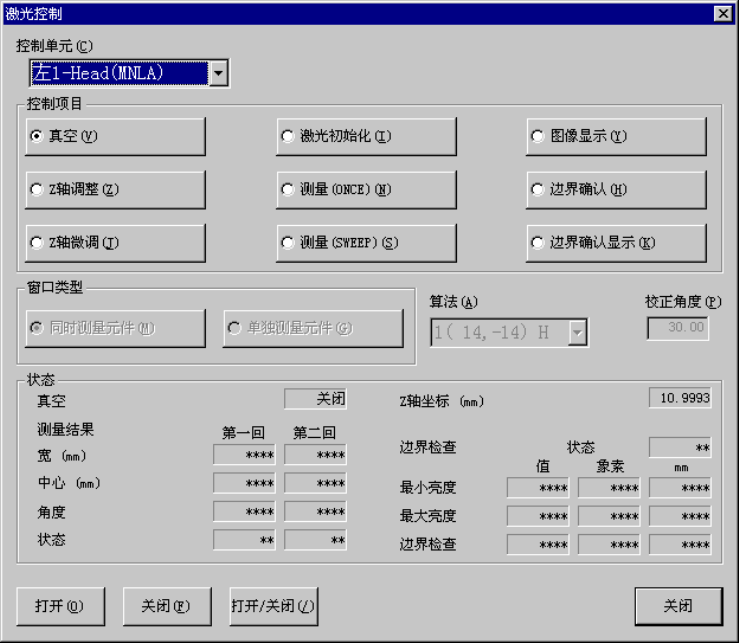

在菜单栏中选择[控制]→[Head]→[激光控制]后，显示下图的激光控制对话框。
图 10.2-11 激光控制对话框
(1) 控制单元
从组合框中选择要控制的对象单元。
选择的单元不受在[机器设置]-[使用单元]中的设置的影响。未选中(不使用) 的单元也可以选择。
单击▼，或按 [Alt] + [↓] 键后，显示可选择的单元。
(2) 算法
从组合框中选择执行[测量(SWEEP)]时的激光器算法。
选择控制项目不是[测量(SWEEP)]时，不能设定。
单击▼，或按[Alt] + [↓] 键后，显示算法的列表。
算法左侧显示的数字代表算法，右侧的字母代表 SWEEP 时的 q 旋转速度。
第 10 章 手动控制
10-15
算法
1(14, –14) : 从当前位置进行预旋转角度的逆旋转，之后旋转 q，找出影子宽度为最小
的位置(第一次)。再从检测出的最小宽度位置起旋转 90 度，检测出第二
个最小宽度(第二次)。
相当于在元件数据中设定的激光识别算法的算法 1 。
2(14, 14) : 从当前位置进行预旋转角度的逆旋转，之后旋转 q，找出影子宽度为最小
的位置(第一次)。再从检测出的最小宽度位置起旋转 q，检测出第二个最
小宽度(第二次)。
相当于在元件数据中设定的激光识别算法的算法 2 。
3(–14, –14) : q 不旋转，通过执行时的位置检测影子(第一次)。之后，在旋转后的位置
检测影子(第二次)。
相当于在元件数据中设定的激光识别算法的算法 3。
速度: H：高速、 M：中速、 L：低速
(3) 控制项目
用单选按钮选择控制项目。
(4) 窗口类型
用单选按钮选择测量时的窗口类型。
在控制项目中选择[测量(ONCE)]、[测量(SWEEP)]以外的项目时，不能设定窗口类型。
(5) 控制按钮
通过控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认设备内部
没有正在操作的人。另外，为防止人身伤害，设备运行中切勿把手伸入设备
内部，脸和头也不要靠近。
警告
第 10 章 手动控制
10-16
1) 真空
控制所选择的 Head（贴片头）的真空的打开/关闭。
选中控制项目的[真空]时，用[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、[F4]键、
[F5]键来控制。控制完成时，显示更新后的压力状态。
2) Z 轴调整
控制所选择的 Head（贴片头）Z 轴坐标。
在吸嘴吸取元件时需要调整 Z 轴。
选中控制项目的[Z 轴调整]时，用[上]按钮、[下]按钮、[上/下]按钮，或按[F3]键、[F4] 键、[F5]
键来控制。在移动完成时，显示更新后的坐标状态。
3) Z 轴微调
控制所选择的 Head（贴片头）的 Z 轴坐标。
将吸取元件移动到激光器测量高度时需要进行 Z 轴微调。
选中控制项目的[Z 轴微调]时，用[上]按钮、[下]按钮、[LA 面]按钮，或按[F3]键、[F4] 键、[F5]
键控制。移动完成时，显示更新后的坐标状态。
4) 激光初始化
将所选择的 Head（贴片头）的激光传感器初始化。
选中控制项目的[激光初始化]时，用[运行]按钮，或按[F3]键来控制。
5) 测量 (ONCE)
对所选择的 Head（贴片头）进行激光测量 (ONCE)。
“ONCE”是取得当前传感器摄下的图像信息的功能。测量结果在“状态”的“第一回”栏显示 (参
见图 10.2-11 激光控制对话框)。
选中控制项目的[测量(ONCE)]时，用[运行]、[LA 面]按钮，或按[F3]键、[F5]键来控制。测量完成
时，状态显示更新的测量结果。
6) 测量 (SWEEP)
对所选择的 Head（贴片头）进行激光器测量(SWEEP)。
“SWEEP” 是在检测领域内使对象物旋转并按照指定的算法，求得影子宽度变为最小的部分的功
能。测量结果为状态显示的第一次显示的最初检测出的第 1 最小宽度、第二次显示第二个检测出的
最小宽度 (参见图 10.2-11 激光控制对话框)。
选中控制项目的[测量(SWEEP)]时，用[运行]、[LA 面]按钮，或按[F3]键、[F5]键来控制。在测
量完成时，状态显示更新测量结果。
7) 图像显示
显示所选择的 Head（贴片头）的激光传感器的图像数据。
选中控制项目的[图像显示]时，用[运行]按钮或者[F3] 键来控制。
