第 9 章 机器设置
9-11
9.4 菜单
9.4.1 文件
在菜单栏上选择[文件]，显示以下的命令。

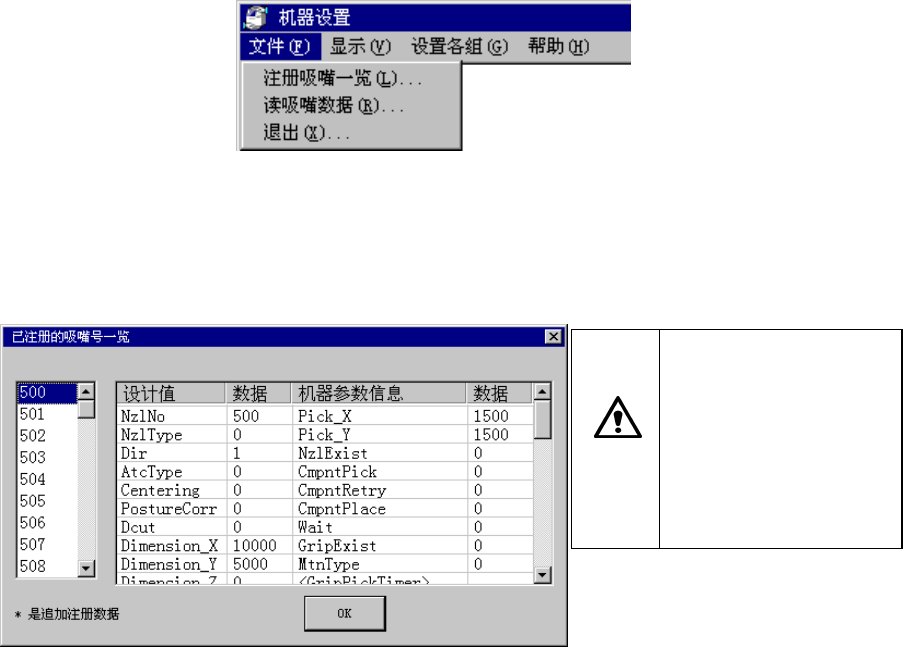

图 9.4-1：文件菜单
9.4.1.1 注册吸嘴一览
选择菜单栏上的[文件]-[注册吸嘴一览]之后，会显示以下的已注册吸嘴一览对话框。
注意
请绝对不要更改此内容。
若更改会发生贴片不良
等情况。
必须更改设置时，请和本
公司技术人员联系。
图 9.4-2： 已注册的吸嘴号一览对话框
• 在左边的列表框里，显示现已被注册的吸嘴信息的吸嘴号码一览表。特别定货吸嘴未注册时，只
显示标准吸嘴（500～508）。
• 左栏是吸嘴号码一览表，右侧为各吸嘴号的信息栏。选择左栏某号吸嘴号码后，右栏显示与之相
对应的吸嘴信息。
• 右栏左半部为[设计值]，右半部为[机器参数信息]，各自与读取吸嘴信息时的软盘文件
（NZL*.INI）里的项目名完全对应。
第 9 章 机器设置
9-12
吸嘴信息编辑功能
步骤 1
吸嘴信息窗口被激活（所在的行高亮显示）时，按[F3]键或[F4]键，则该行的设计值信息、机
器参数信息数据变成可编辑状态。另外，在数据列上双击鼠标也同样可以编辑。但是，吸嘴号码（Nzl
No）及非编辑领域（无数据显示的数据列）不能进行编辑。
步骤 2
编辑之后，按[Enter]键，以更新画面上的数据。当按下[Enter]键出现参数错误时，则会显示
编辑前的数据。编辑时，用鼠标单击吸嘴信息窗口，或者用鼠标单击垂直滚动条使之滚动，则取消
编辑操作。
步骤 3
编辑后，对话框上会出现取消按钮。单击[取消]按钮时，所编辑的全部内容即被作废。单击[确
定]按钮后，若输入范围有错误，该编辑内容也会被作废。
特殊键操作：
吸嘴信息窗口为激活状态（所在的行高亮显示）时，按［Ctrl］ + ［↓］、［Ctrl］ + ［↑］
键，可以变更吸嘴编号一览里的选择位置。这时，所选择的吸嘴编号的吸嘴信息为激活状态。
吸嘴数据保存：
编辑吸嘴信息之后，按[确定]结束，退出机器设置时不会显示数据保存确认提示，但编辑数据
将被自动保存。
9.4.1.2 读吸嘴数据
选择菜单中的[文件]-[读吸嘴数据]后，将显示如下[打开吸嘴数据文件]对话框。在此对话框
中，可以向系统里添加设置特殊订货的吸嘴等吸嘴信息。
添加吸嘴信息的文件格式为“NZL*.INI”的 INI 文件（*为要添加的 3 位数的吸嘴号码）。

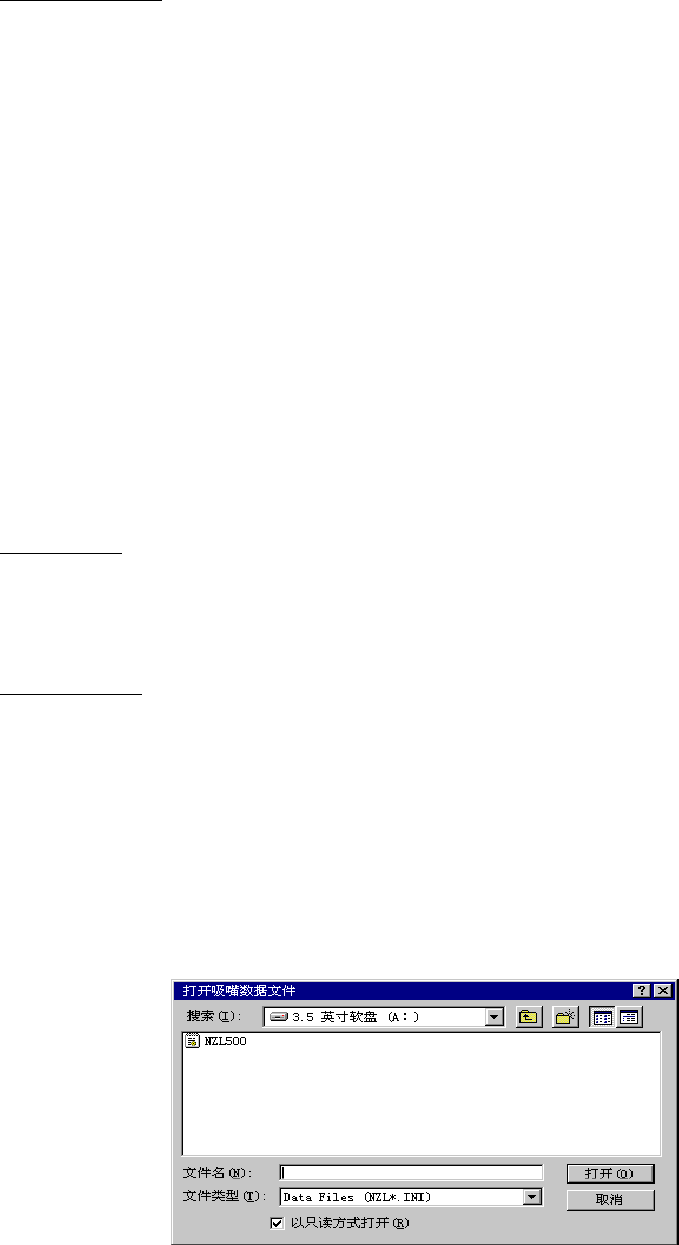

图 9.4-3： ［打开吸嘴数据文件］ 对话框
第 9 章 机器设置
9-13
① 选择指定文件后，请按下[打开]按钮。注册添加吸嘴信息。
按[取消]按钮时，不进行注册。
可以在“注册吸嘴一览”里确认所添加的吸嘴号码。
②若所指定的吸嘴信息已被注册过，则将显示如下对话框，询问是否以该项吸嘴信息进行覆盖。选择[是]
后，便会以该吸嘴信息覆盖已存在的数据。

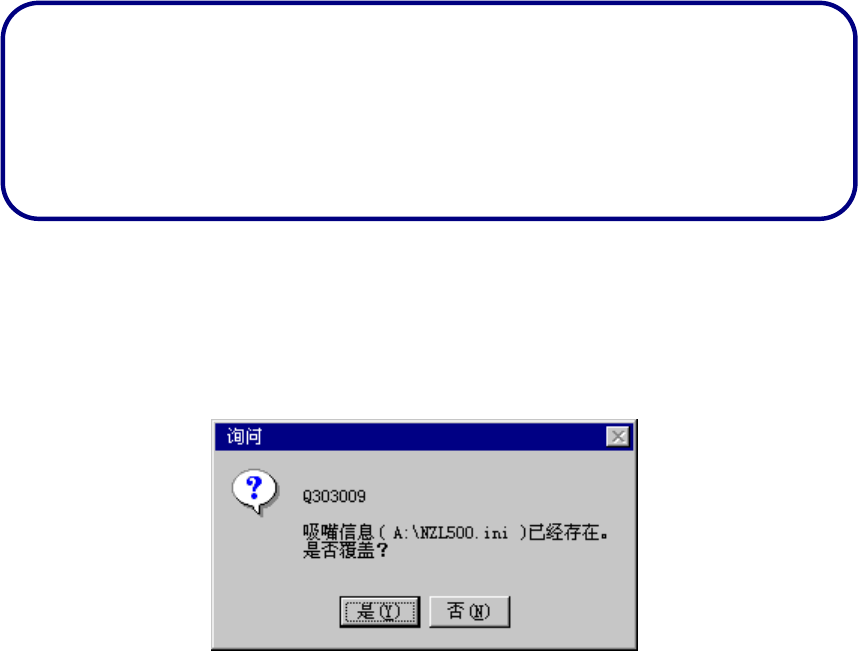

图 9.4-4： 确认吸嘴信息更新对话框
执行[读取吸嘴数据] 时，如果软盘无问题，插入正确，可以显示软盘内容。
如果因未插入软盘，或软盘损坏等原因不能读出文件时，将显示默认的追加吸嘴数据文
件
夹的内容。
默认的追加吸嘴数据文件夹里，储存有已存入的追加吸嘴数据文件。
