第 6 章 编辑辅助功能 6-90 速度确认条件设置 从菜单中选择 [ 速度确认 ] 后，显示如下速度确认的条件设置对话框。 图 6.5-28 元件数据的速度检查对话框
第 6 章 编辑辅助功能
6-89
在检查结果画面中选择[确定]（[F8]键）后，检查结果被输入到元件数据中，返
回元件数据速度确认画面。
在检查结果画面中选择[取消]（ESC 键）后，检查结果不被输入，返回元件数据速
度确认画面。
在元件数据速度确认画面中，按 HOD 的 NEXT、PREVIOUS 或按[F5]键、[F6]键可以
移动到代替元件。
第 6 章 编辑辅助功能
6-90
速度确认条件设置

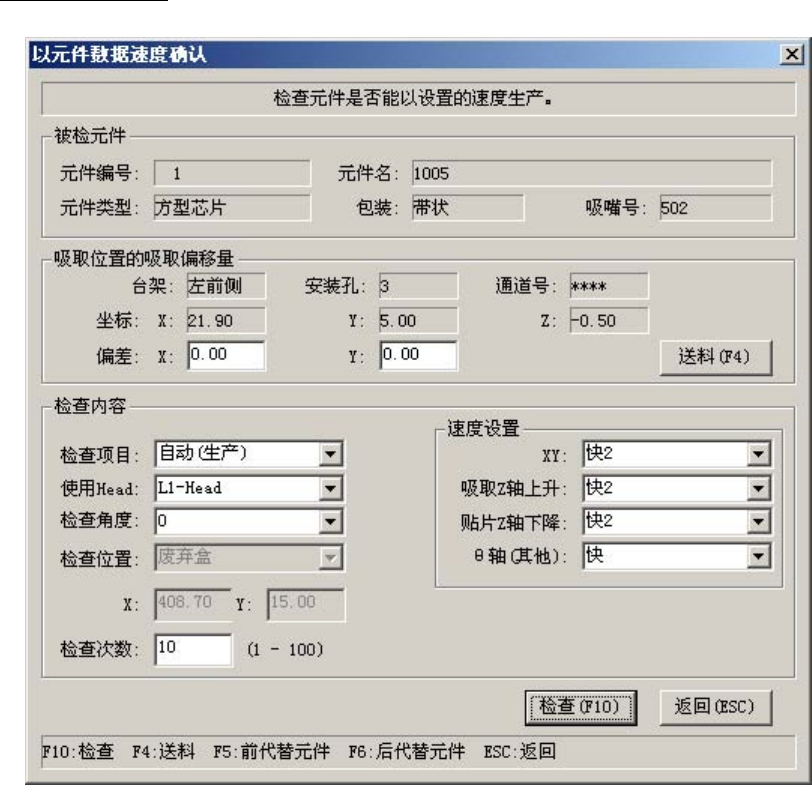

从菜单中选择[速度确认]后，显示如下速度确认的条件设置对话框。
图 6.5-28 元件数据的速度检查对话框
第 6 章 编辑辅助功能
6-91

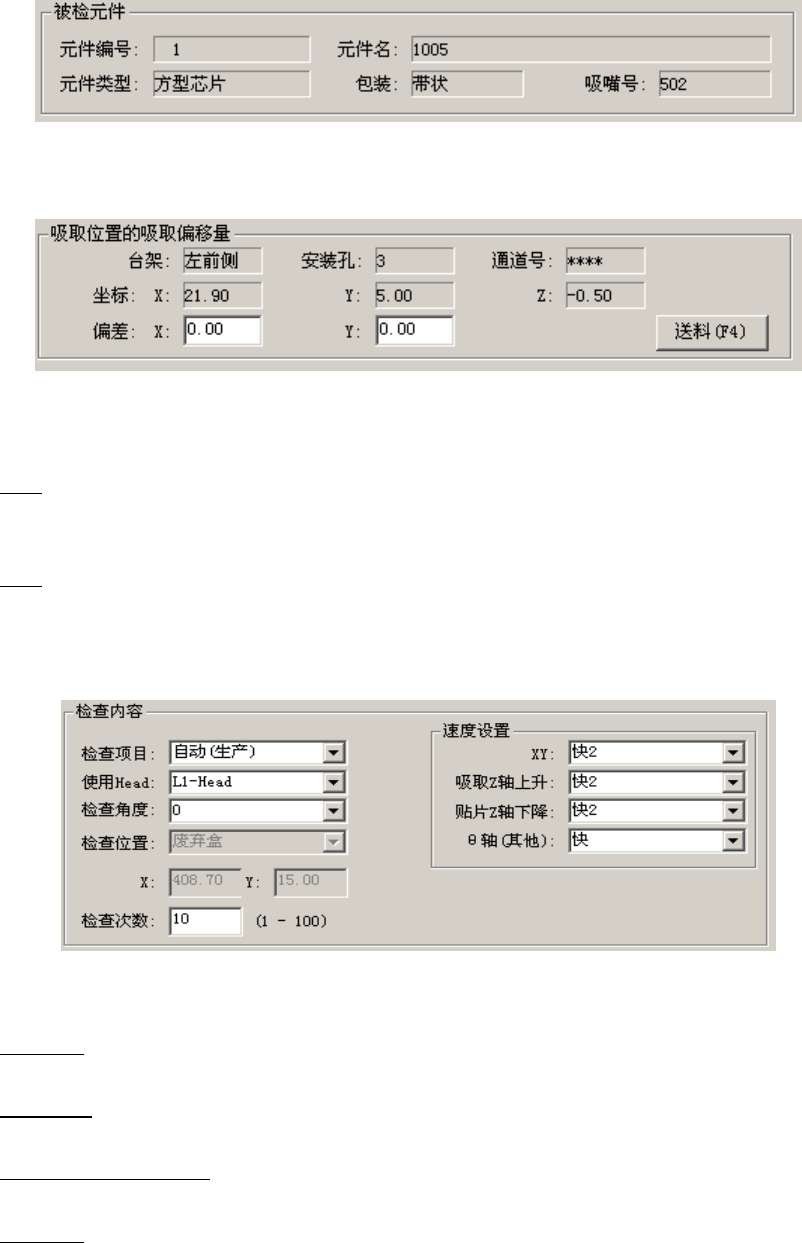

① 被检元件
显示被检查元件的内容。
② 吸取位置的吸取偏移量
显示吸取元件的吸取位置的内容。可以向前代替元件或后代替元件变更吸取位置。没有吸取
数据时，各项目不显示，不能进行吸取位置的变更、送料器顶推、示教。
送料
可以顶推一次送料器输送元件（32mm 纸带除外）。
偏差
要移动吸取坐标时要设定偏差。可以使用 HOD 装置进行示教。不被反映到吸取数据。
③ 检查内容
选择检查的内容。因检查项目不同，某些项目会显示灰色不能选择。
检查项目
从自动（生产）、XY、吸取上升、贴片下降、测量外θ旋转中选择。
选择 Head
选择在检查中所使用的贴片头。
检查角度（贴片角度）
从 0 / 90 / 180 / 270°中选择。（仅限进行贴片操作的检查项目可以设定）
检查位置
可设定为废弃盒或任意坐标。（仅当检查项目为 XY 时可以设定任意坐标）
