第 1 章 设备概要 1-18 1.5.2 ATC 吸嘴存储数 A T C 数 ： 4 套 （ 前 面 2 处 + 后面 2 处） 吸嘴存储数 ：10 个 /1 套 1.5.3 基板传送高度 900±20mm（面向日本国内、中国、东南亚） 950±20mm（面向欧美） 1.5.4 设备尺寸和重量 1)外形尺寸 FX-1/FX-1R 的主要外形尺寸如下图所示。 1440 ( 1490) *1 1490 ( 1540) *1 基板搬送高さ …
第 1 章 设备概要
1-17
注 3：保证上述精度时的周围温度范围：20℃～25℃。

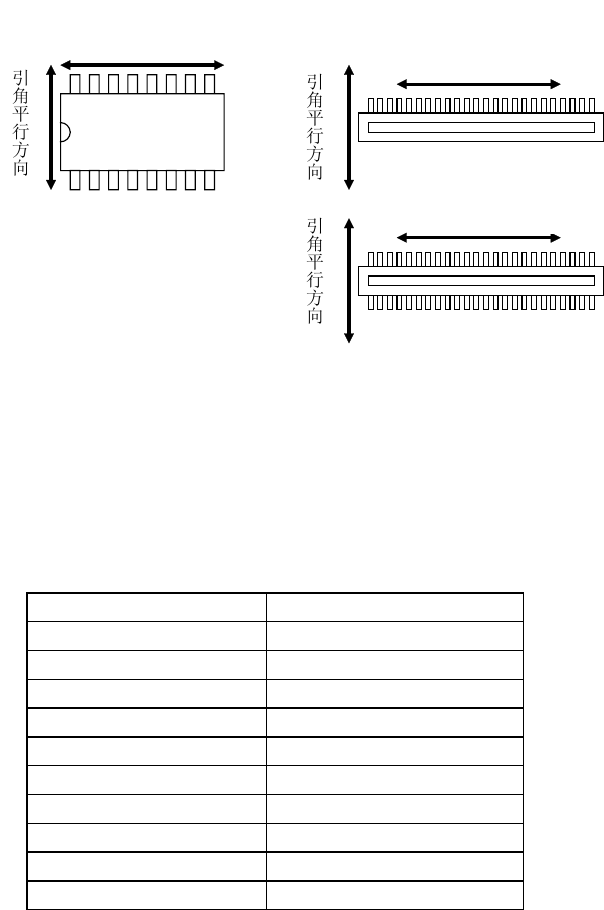

注 4：关于 SOP 精度的引脚直角方向、引脚平行方向，请参见下图。
リード直角方向
リード直角方向
リード平行方向
リード平行方向
リード直角方向
リード平行方向
图 1.5-2 引脚平行方向和直角方向
注 5：激光测量断面部分的测量精度。
1.5.1.2 贴装姿势（
θ
）
±3σ度
元件种类 贴装姿势精度 (单位：度)
0603 方形芯片 ±3
方形芯片（除 0603） ±3
圆筒形芯片 ±3
SOT ±3
铝电解电容 ±10
SOP、TSOP ±0.3
PLCC、SOJ ±0.3
QFP (间距 0.8 以上) ±0.3
QFP (间距 0.65) ±0.3
BGA ±0.3
注 1：精度在整个贴片范围里的误差为±3σ以内为规格值，
误差的平均值为理论坐标±规格值的 40%以内。
引角直角方向
引角直角方向
引角直角方向
第 1 章 设备概要
1-18
1.5.2 ATC 吸嘴存储数
A T C 数 ： 4 套 （ 前 面 2 处 + 后面 2 处）
吸嘴存储数 ：10 个 /1 套
1.5.3 基板传送高度
900±20mm（面向日本国内、中国、东南亚）
950±20mm（面向欧美）
1.5.4 设备尺寸和重量
1)外形尺寸

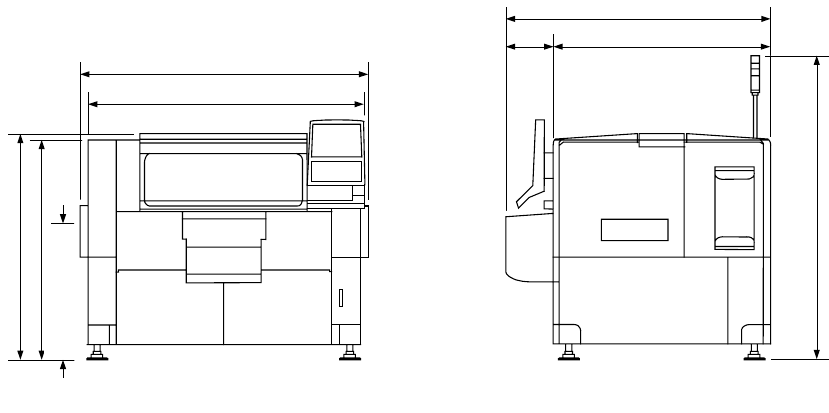

FX-1/FX-1R 的主要外形尺寸如下图所示。
1440 (1490)
*1
1490 (1540)
*1
基板搬送高さ 900/950
1780
1880
1731
1420311
2000 (2050)
*1
*1
( ) 内高さは基板搬送高さ = 950 m m に対応
图 1.5-3 外形尺寸
2)重量
约 2000 kg
1.5.5 使用空气
气压 ：0.49Mpa ± 0.05 Mpa 干燥空气（大气压结露点-17℃以下）
最大空气消耗量 ：400L/min （标准状态）
1.5.6 噪音等级
76dB (A) 以下 (根据 JISZ 8731 测定)
1.5.7 原产国
日本
*1（）内高度可对应基板传送高度 950mm
*1
*1
基板传送高度
第 1 章 设备概要
1-19
1.5.8 环境条件
1)使用环境条件
温度 ：周围温度+10℃～+35℃
* 关于确保精度的周围温度，请参见贴装精度相关项目的说明。
湿度 ： 50%RH 以下 （35℃）
2)保管环境条件
温度 ： -15℃～+70℃
湿度 ： 20%～95%RH
1.5.9 CE 标记规格
符合以下 EC 规定。
• EC 机械规定 ： 89/392/EEC+91/368/EEC+93/44/EEC
• EC 低电压规定 ： 73/23/EEC+93/68/EEC
• EC EMC 规定 ： 89/336/EEC+92/31/EEC+93/68/EEC
