第 9 章 机器设置
9-19
图 9.4-11： ATC 编号选择自动设置对话框
• 当存在 2 个以上自动设置的 ATC 时，可按操作面板上的<STOP>开关中断自动设置。在自动设置中
按下<STOP>开关后,会显示是否中断的提示,选择[是],即在该点结束；若选择[否]，则继续。按[取
消]按钮，并不能中断自动设置程序。
• 进行自动设置时，也可自动进行吸嘴编号的设置，因此无需输入。
另外，在自动设置之前输入的吸嘴编号和根据自动设置所取得的吸嘴编号不同时，以自动设置取
得的吸嘴编号为优先。
• 进行自动设置时，也可自动进行吸嘴种类的设置，因此无需输入。
但设置种类变为[通常]。另外，自动设置前已确定的吸嘴种类为优先。
• 自动设置所取得的吸嘴外形宽度与标准吸嘴不一致时，自动设置为特别订货里最小的吸嘴编号。
• 在配置特别订货吸嘴时，待自动设置执行之后，重新输入正确的吸嘴编号。
(3) 吸嘴高度、真空值
• 吸嘴高度偏移是用于对元件进行激光测量时，进行高度控制的微小调整值。
• 吸嘴的真空值和下一项无吸嘴时的真空值组合，可以作为判断有无吸嘴和有无元件的辅助信息来
使用（用激光来判断有无吸嘴、元件，真空值将成为判断的辅助信息）。
第 9 章 机器设置
9-20
9.4.2.2 无吸嘴时真空值
选择菜单栏里的[设置各组]/[无吸嘴时真空值]之后，会显示如下无吸嘴时真空值对话框。
图 9.4-12： 无吸嘴时真空值对话框
(1) 设置项目
此对话框里的设置项目如下表所示。
表 9.4-6： 设置项目
No. 项目 设置的内容
1 无吸嘴时真空值 未安装吸嘴时的真空值（仅限自动获得）
(2) 设置方法
方法 1：通过贴片头按钮获得
选择对象贴片头，按下[执行]按钮，即可获得真空值。
当贴片头上装有吸嘴时，将吸嘴退回后再获得真空值。
单击[执行]后，轴会移动，进行吸嘴的装卸。
在单击[执行]前，务必确认装置内没有正在操作的人员。
为防止人身伤害，设备运转时切勿将手伸向设备内部，脸、头也不要靠近设备。
方法 2：通过示教来取得
按下 HOD 的装置键进入示教模式，确认装置上是所要取得的贴片头后，再按下 HOD 的 ENTER 键。
进入示教模式时的装置为贴片头时，所选择的贴片头的真空会设置为 ON。
标准值为-40 到 -70 (kPa)。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
注意
警告
第 9 章 机器设置
9-21
9.4.2.3 基准针位置（选项）
选择菜单栏中的[设置各组]-[基准针位置]后，会显示如下图的[基准针位置]对话框。
* 当 Y 台不在传送位置时，会显示信息，提示 Y 台将移动到可传送位置。按[OK]后，Y 台开始移
动到可以传送的位置。
为防止人身伤害，在 Y 台运动中，切勿将手伸向设备内部，脸、头也不要靠近设
备。

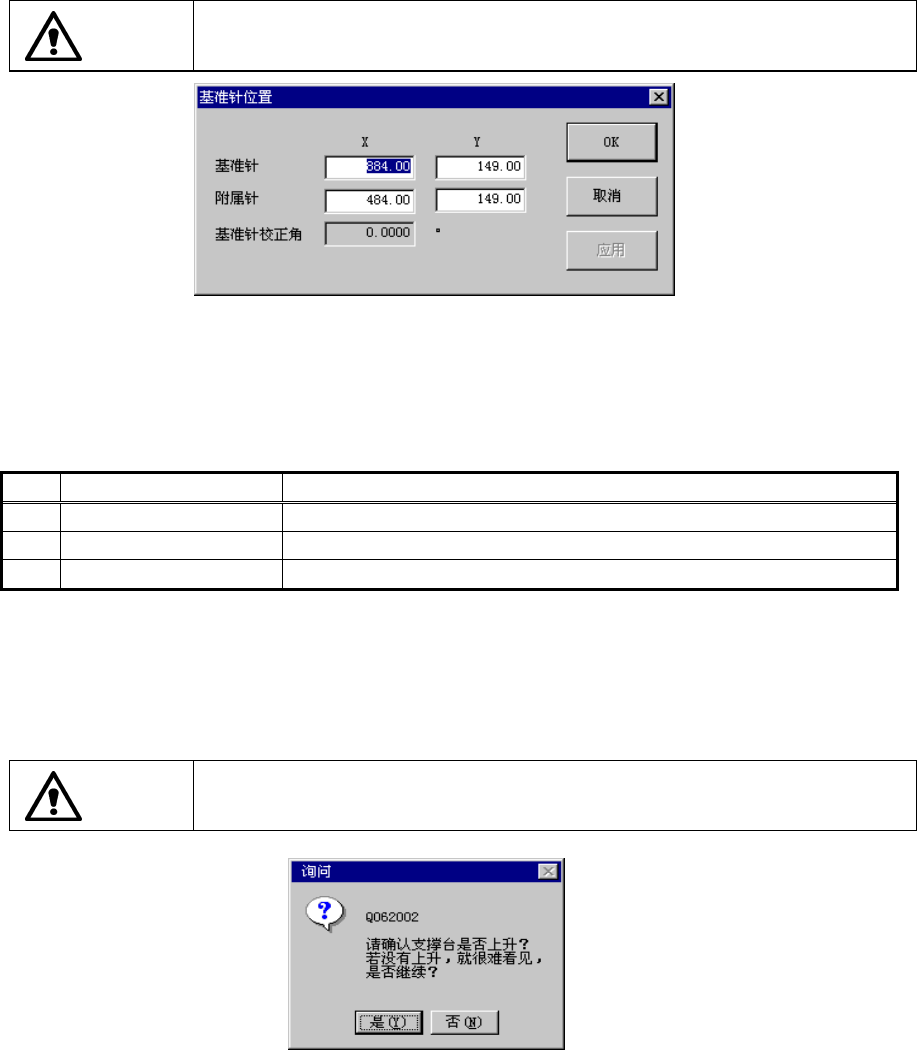

图 9.4-13： 设置基准针位置对话框
(1) 设置项目
在基准针位置对话框中设置的项目如下表。
表 9.4-7： 设置项目
No. 项目 设置的内容
1 基准针(X, Y) 基准针的位置
2 附属针(X, Y) 从动针的位置
3 基准针校正角 从基准针和从动针算出的基板的倾斜（仅限自动获得）
(2) 设置方法
• 使用 HOD 通过示教进行输入。
此时，不论输入位置在 X 或 Y 任何一方，都将同时取得、反映 X、Y 值。但是，输入位置在基准针
的 X、Y 上时，则反映基准针的坐标；输入位置在从动针的 X、Y 上时，则反映从动针的坐标。
按下［F9］键，或用鼠标右键单击启动机械设置，使支撑台设置为 ON 的状态。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
执行示教时，显示如下询问提示。
图 9.4-14： 支撑台询问对话框
要提升支撑台时，请选择[是（Y）]。
• 也可以从键盘直接输入。
注意
注意
