第 13 章 自动校准
13-11
(1) 选择[设定 Head（S）]
选择要测量的贴片头：FX-1 从组合框中选择；FX-1R 用单选按钮选择。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
FX-1：单击▼，或者按下 Alt + ↓ 键后，显示下表，请从中选择。
FX-1R：在复选框中选择。选中多个项目时，可进行连续测量。

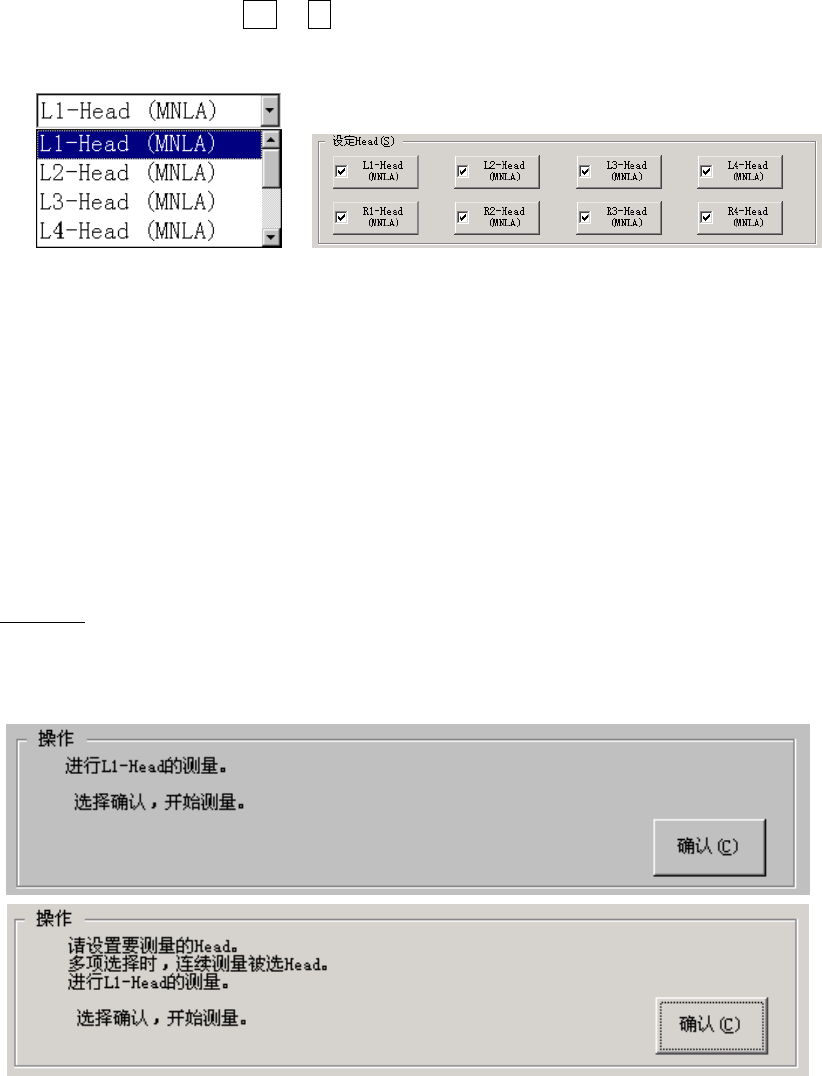

图 13.2-12 设定贴片头（左：FX-1/右：FX-1R）
(2) 测量
请根据操作内的指示，对在[设定 Head（S）]中所选择的贴片头进行测量（FX-1 从组合框
选择，FX-1R 从复选框选择）。
测量后单击[确定]保持测量值（这时不被保存）。
单击[取消]时，测量值无效。
操作方法
按照操作框内的指示操作后，自动得到测量值。
FX-1R 选中了多个贴片头时，可进行连续测量。
图 13.2-13 选择确认（上：FX-1/下：FX-1R）
第 13 章 自动校准
13-12
请单击[确认]按钮。开始测量。

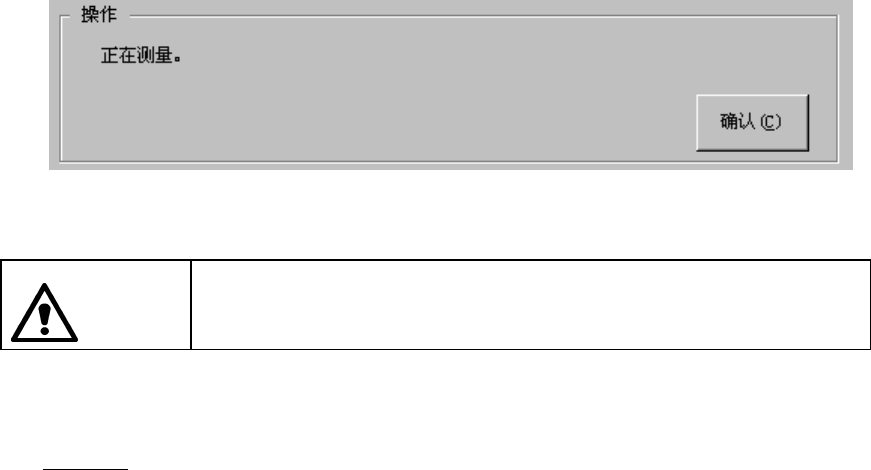

图 13.2-14 测量中
警告
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认设备内部
没有正在操作的人。另外，为防止发生人身伤害，在设备运行中，切勿
将手伸入装置内部，或将脸和头靠近装置。
运行测量
① 将 508 号吸嘴安装在设定的贴片头上。
吸嘴未在 ATC 设置时会发生错误。发生错误时，用[机器设置]的[ATC 吸嘴配置]分配吸嘴。
② 校准台没有测试具时，从测试具工作台将测试具移动到校准台处。这时，如无法吸取测
试具则会发生错误。发生错误时请重新装载测试具。
③ 打开校准台的真空吸取测试具。
④ 根据 OCC 识别的测试具位置，测量测试具中心位置和倾斜。
这时，如无法识别测试具的两个孔则会发生错误。如发生错误，请重新装载测试具。
⑤ 用[设定 Head（S）]吸取测试具，关闭校准台的真空。
⑥ 根据激光校正识别测试具。
⑦ 从④中算出的测试具的倾斜和⑥的识别结果，计算出激光校正安装角度和贴片头安装位
置。
⑧ 用 OCC 识别校准台位置，算出中心位置和倾斜。
⑨ 将测试具放在校准台中心，打开校准台真空，吸取测试具。
此时，用④中算出的测试具倾斜、⑦算出的激光校准组装角度、以及贴片头组装位置、⑧算
出的校准台的倾斜进行修正后贴片。
⑩ 用 OCC 识别测试具的位置。
这时，相对于校准台的位置如有绝对值１ mm 以上差距时则发生错误。发生错误时有可能必须
改正设置 MS 参数。
第 13 章 自动校准
13-13
⑪ 重复④到⑩。
结束测量后，操作框内显示如下图。

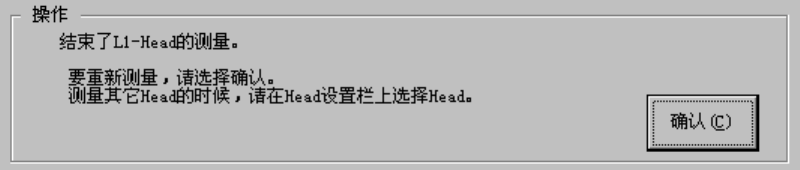

图 13.2-15 结束测量(左 1 贴片头的情况示例)
需要重复测量时，单击[确认]按钮，会显示上一个画面。
要测量其它贴片头时，请从[设定 Head（S）] 中选择其它贴片头。贴片头变更后会回到
初始画面。
结束时请单击[确定]按钮。
