第 16 章 维护 16-8 16.2.4 空气过滤器（贴片头） 16.2.4.1 MNLA 贴片头 「过滤器」每半年更换一次（大约） ，或有脏污时进行更换。 <检查、更换的顺序> FX-1（机器版本 Rev C 之前） FX-1R/FX-1（机器版本 Rev C 之后） 1 放松「过滤器套环③」,从「安装套环④」拔出。 检查「过滤器①」有无脏污。 2 检查「过滤器①」有无脏污。 如果有脏污的话，请从「安装套环 L④」 取下…
第 16 章 维护
16-7
(5) 传送
(6) CAL 校准块
复式接头
复式接头
往
A
TC-L
往
ATC
-
L
往
A
TC-R
往
A
TC-R
往
A
TC-R
第 16 章 维护
16-8

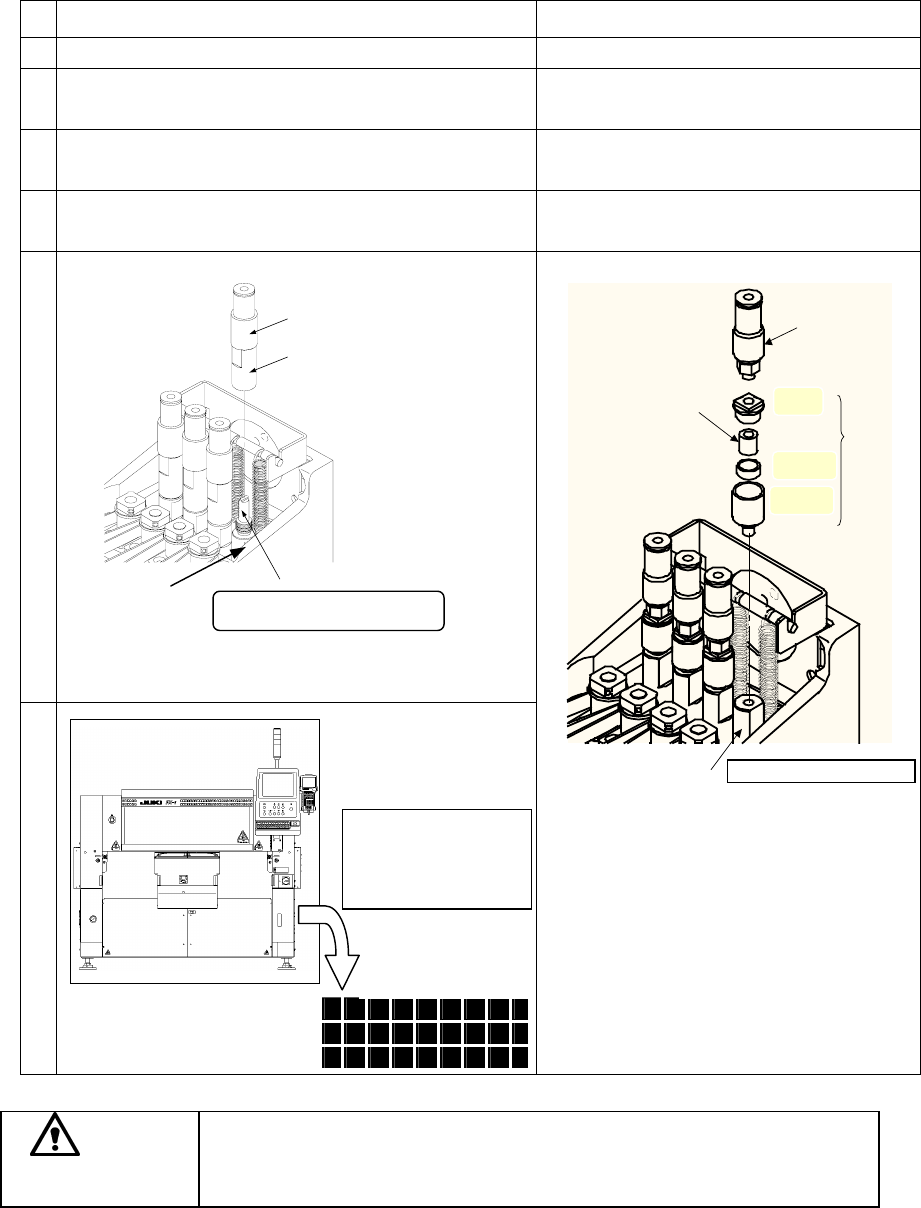

16.2.4 空气过滤器（贴片头）
16.2.4.1 MNLA 贴片头
「过滤器」每半年更换一次（大约），或有脏污时进行更换。
<检查、更换的顺序>
FX-1（机器版本 Rev C 之前） FX-1R/FX-1（机器版本 Rev C 之后）
1 放松「过滤器套环③」,从「安装套环④」拔出。 检查「过滤器①」有无脏污。
2 检查「过滤器①」有无脏污。 如果有脏污的话，请从「安装套环 L④」
取下「空气空吸过滤器③」。
3 如果有脏污的话，请把「安装套环④」中的「过滤
器①」更换下来。
从主环上取下盖子，更换过滤器导环所
附的「过滤器①」。
4 把「过滤器套环③」插入「安装套环④」，并固定
好。
关上盖子，把「空气空吸过滤器③」装
在「安装套环④」上。
危险
为了防止意外启动造成的事故，请在关掉电源之后再进行操作。
请勿携带手表、移动电话等会受磁铁影响的物品。
②
③
①
フィルタ① 品番：
E3052729000
①过滤器 ③过滤器套环
②半接器 ④安装套环
①
②
③
④
カバ ー
本体ケース
フィルタガイ
ド
①过滤器 ③空气空吸过滤器
②半接器 ④安装套环 L
过滤器①产品编号：L155E421000
④
A B C D E F G H I
J K L M N O P Q R
S T U V W X Y Z
＜机器版本 RevC＞
机器版本标记在机
器右侧。字母 B 之前
涂黑既为机器版本
C
。
过滤器①产品编号：E3052729000
盖子
过滤器导环
主环
第 16 章 维护
16-9

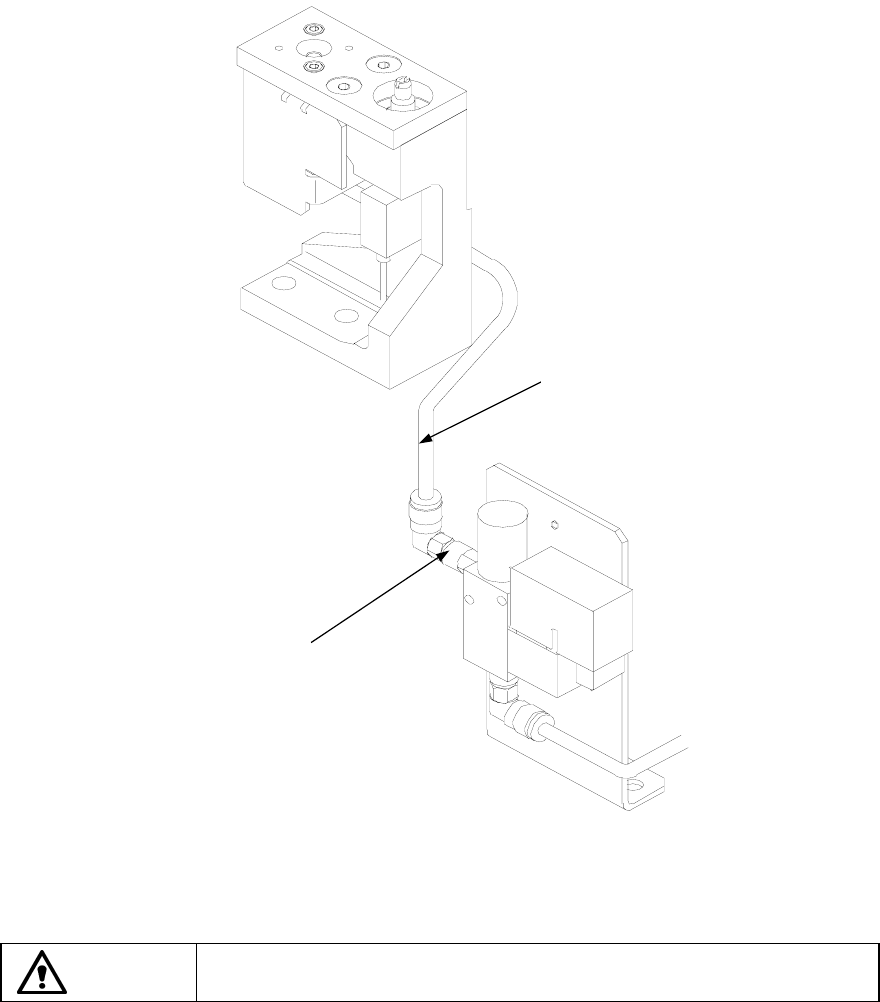

16.2.4.2 空气过滤器（CAL 校准台）
请检查空气过滤器（CAL 校准台）的滤芯有无脏污。
如果有脏污的话，请摘下「空气软管②」，更换新的「空气过滤器①（产品编号 40000641）」。
②
①
图 16.2-4 空气过滤器（ CAL 校准台）
① 空气过滤器 ②空气软管
危险
为了防止意外启动造成的事故，请在关掉电源之后进行操作。
