第 14 章 设备操作信息
14-11
在各贴片头[交换次数设置]对话框中，用键盘或鼠标选择要重新设置数据后，单击鼠标右键，
在弹出菜单中选择重新设置，可以重新设置数据(按下对话框下部的[重新设置]按钮效果相
同)。
选择[重新设置]后显示以下的对话框。
图 14.1-14 交换次数设置 数据重新设置确认对话框
• 按[确定]后，重新设置所选择的各吸嘴操作信息数据。
• 按[取消]后，不重新设置所选择的数据。
从弹出菜单选择[全部重新设置]后，也可重新设置全部数据(按下对话框下部的 [全部重新
设置]按钮效果相同)。
选择[全部重新设置]后，显示以下对话框。
图 14.1-15 交换次数设置 数据全部重新设置确认对话框
• 按[确定]后，重新设置各吸嘴操作信息的全部数据。
• 按[取消]后，不进行数据的全部重新设置。
第 14 章 设备操作信息
14-12
14.1.3.3. 警告级别设置
从菜单栏中选择[数据]→[警告级别设置]→[各贴片头]后，显示下图的[警告级别设置]对话
框。

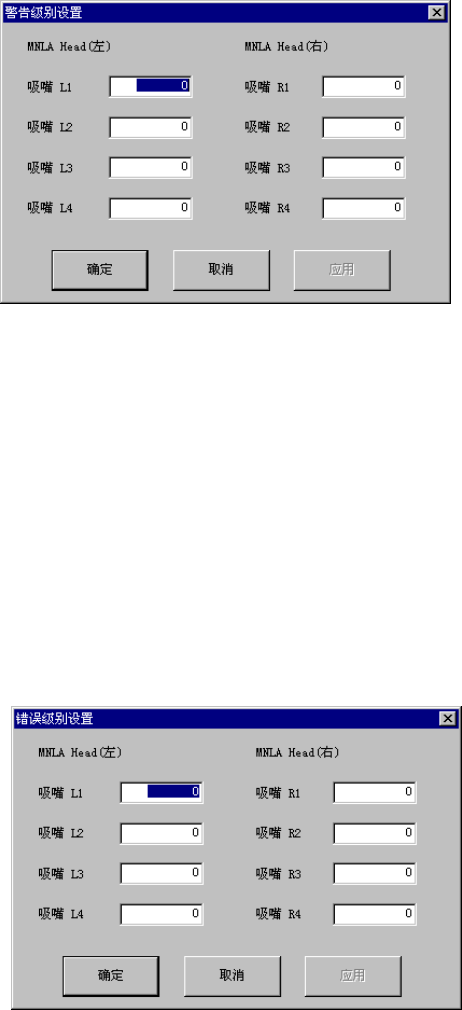

图 14.1-16 [警告级别设置]对话框
吸嘴交换次数超过设置次数时，图 14.1-11 各 Head（贴片头）操作信息中相应的吸嘴用黄
色显示。
信号灯的点亮状况不变。
14.1.3.4. 错误级别设置
在菜单栏中选择[数据]→[错误级别设置]→[各贴片头]后，显示下图的[错误级别设置]对话
框。
图 14.1-17 [错误级别设置]对话框
吸嘴交换次数超过设置次数时，图 14.1-11 各 Head（贴片头）操作信息中相应吸嘴用红
色显示。
信号灯的点亮状况不变。
第 14 章 设备操作信息
14-13
14.1.4. HMS 操作信息
在菜单栏中选择[窗口]→[灯]→[HMS 操作信息]，显示[HMS 操作信息]画面。
表 14.1-4 HMS 操作信息的显示内容
No 项目 内容
1 HMS 使用次数 各 HMS（左、右）使用累计次数。
2 HMS 使用时间 各 HMS（左、右）使用累计时间。

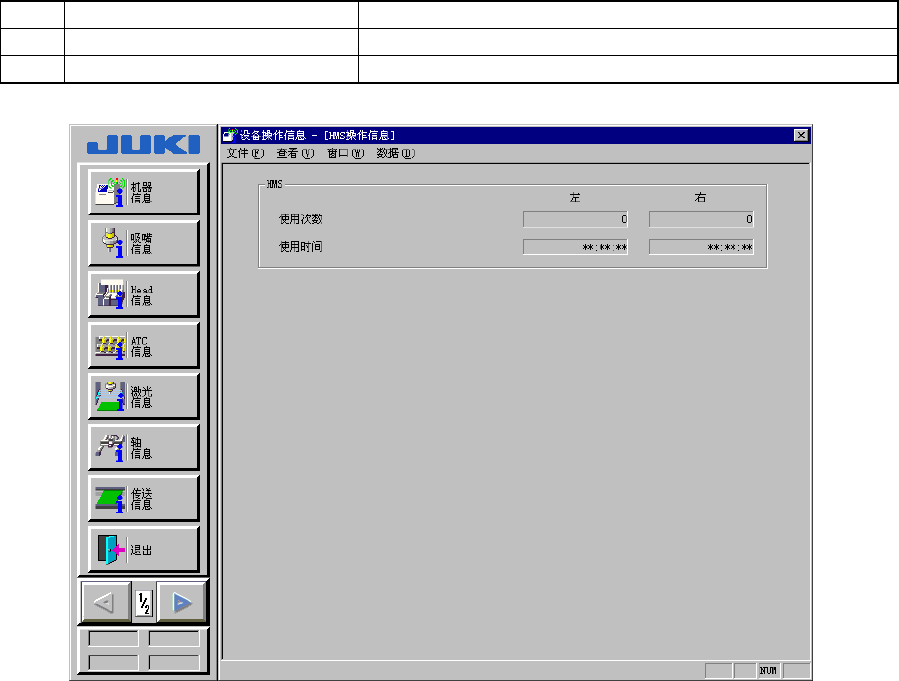

图 14.1-18 HMS 操作信息
