第 6 章 编辑辅助功能
6-20
6.1.3.2 用户指定模板的示教
可以把特定的电路图形，做为用户自定义的标记注册下来。
关于用户自定义的标记设定、注册，请参照后述的《关于模板设定的注意事项
》
以及《用户指定的模板可注册的图形
》。
① 把光标移动到要示教的数据的标记位置。
* 进行识别示教时，先输入标记的 XY 坐标。
图 6.1-9 用户指定模板的示教
② 按下 HOD 的 CAMERA 键。
摄像机移动到标记的 XY 坐标，监视器画面中显示所要示教的（要求其记忆的）图
形。如果监视器画面中没有所要示教的图形时，请确认输入的坐标是否正确。
注意
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，
或将脸和头靠近装置。
第 6 章 编辑辅助功能
6-21
③ 请设定标记/用户定义的照明类型。

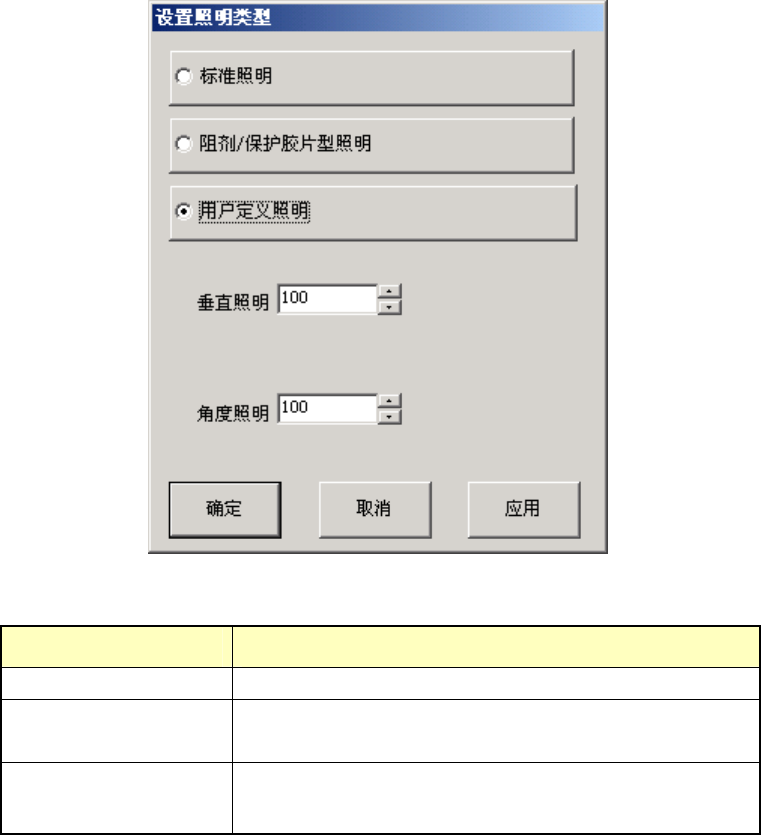

图 6.1-10 设置照明类型的画面
照明类型 处理
标准照明 识别一般的基板标记时使用。
阻剂/保护胶片 在标记上有阻剂/保护胶片，在标准照明条件下反射不
准、示别不稳定时使用。
用户定义*
上述两种类型标记反射不准、识别不稳定时，可以直接
设定垂直照明及角度照明的亮度。
* 用户定义的照明亮度，请设定为 50～200。光量 50 以下有时不稳定。
选择了[用户定义] 照明时，可以直接设定垂直照明、角度照明的量度。
第 6 章 编辑辅助功能
6-22
④ 示教标尺框（设定模版框）。
把标尺框，按照上边、左边、下边、右边的顺序，用上下、左右箭头键，进行
调整、输入。（改变标尺框的移动速度时，请按下 FAST 键）。
可自动识别标记，取得校正数据。
**********
**********
不改变标记信息、只修改检测框进行示教时，只按下 HOD 的 NEXT 键即可省略
标尺框的示教。
但若识别标记为“新建”时，NEXT 键无效。
标记周围的噪音隔离级别可自动获得，反映到监视器。
用 HOD 的↑ 键，↓ 键（XY 上下移动箭头键）调整标记，以使标记能够识别
清
楚、把周围的噪音降到最大限度。
完成调整后，按下 ENTER 键。
显示摄像图像和长方形框。
垫板印刷部分
先设定上边、左边的标尺框。
设置识别对象图像的上边和左边（向箭头符号方向移
动）。
设置后，按下 ENTER 键
画面下方显示“Set Left-Top Point”。
同样地，设定下及右边边的标尺框。
调整后，按下 ENTER 键。
画面下方显示“Set Right-Bottom Point”。
