第 4 章 桌面 4-1 4. 桌面 4.1. 系统的启动和退出 4.1.1. 启动 打开电源后，FX-1 启动 Windows NT 系统，FX-1R 启动 Windows XP 系统。接着，启动主机系 统软件，进入系统的初始化。 图 4.1-1 初始化中的画面 若是上次系统运行时因生产中系统异常而结束生产时，会有下图询问显示。对此，可从自动保 存的生产程序中恢复异常结束时的生产程序。 每块基板生产完毕后，自动保存生产程序。 自动保存…
第3章 菜单和命令按钮
3-17
3.2.6 设备运行信息
设备运行信息画面的上的各项命令按钮及处理功能，图示说明如下。
页
1/2 2/2
图标 名称和概要 图标 名称和概要
1
设备运行信息
HMS 运行信息
2
各吸嘴运行信息
信号灯运行信息
3
各贴片头运行信息
微型信号灯控制
4
ATC 运行信息
OCC 运行信息
5
激光运行信息
异步运行信息
6
轴运行信息
7
传送运行信息
8
退出
返回桌面。
退出
返回桌面。
第 4 章 桌面
4-1
4. 桌面
4.1. 系统的启动和退出
4.1.1. 启动
打开电源后，FX-1 启动 Windows NT 系统，FX-1R 启动 Windows XP 系统。接着，启动主机系
统软件，进入系统的初始化。

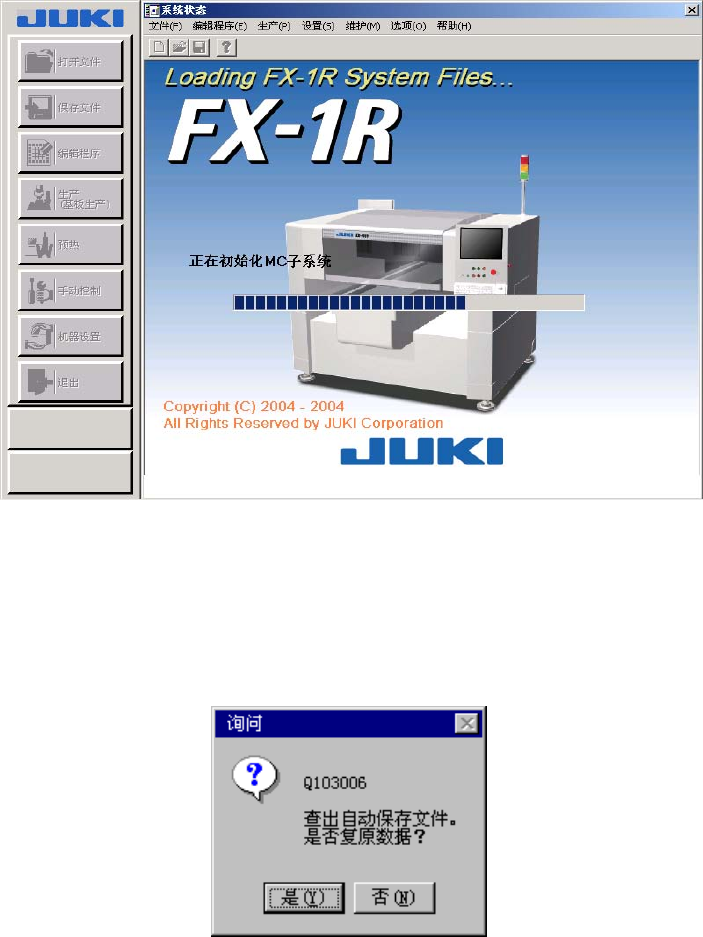

图 4.1-1 初始化中的画面
若是上次系统运行时因生产中系统异常而结束生产时，会有下图询问显示。对此，可从自动保
存的生产程序中恢复异常结束时的生产程序。
每块基板生产完毕后，自动保存生产程序。
自动保存的生产程序在系统正常结束后被删除。
图 4.1-2 恢复生产程序的询问对话框
按[是]：恢复生产程序。
按[否]：不进行恢复。
第 4 章 桌面
4-2

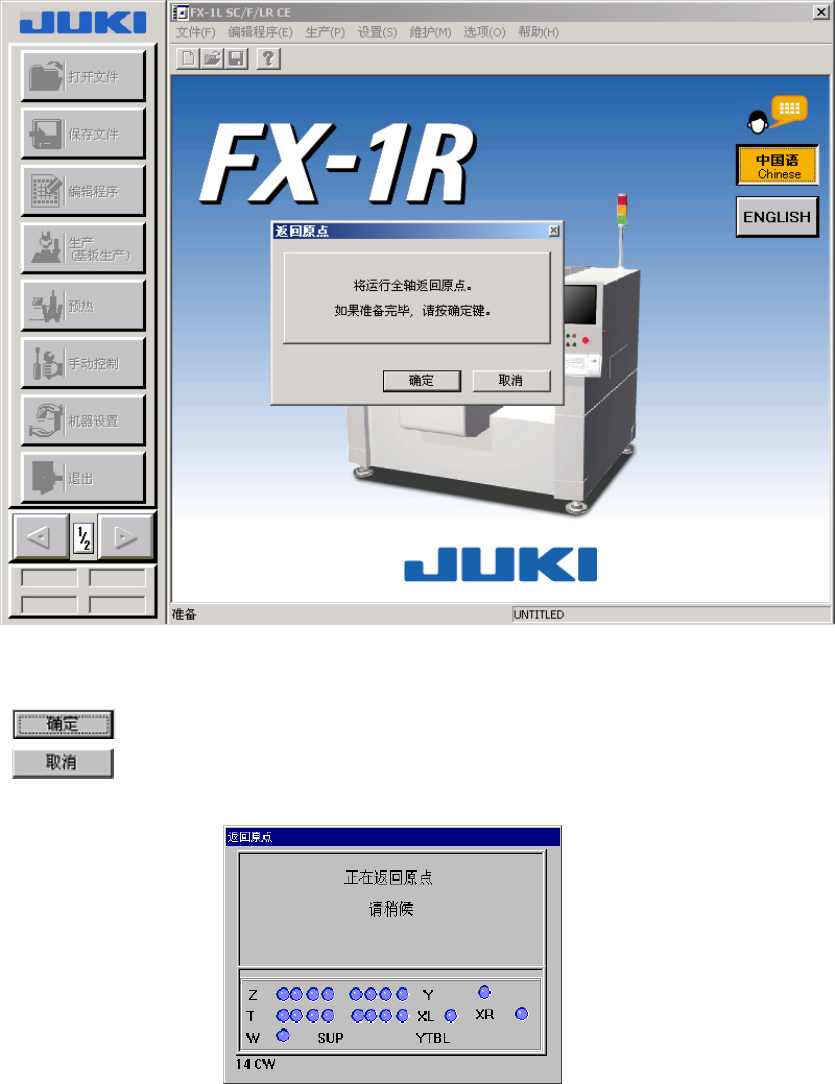

完成系统初始化后，显示命令按钮和桌面，弹出对话框，询问是否返回原点。
图 4.1-3 询问返回原点对话框
单击
：开始返回原点。
单击
：不返回原点。
图 4.1-4 正在返回原点对话框
