第 9 章机器设置 9-39 (4) 信号灯警报器当进入表 9.4-24 初始值的各种状态、警报器设置为“打开”时，会发出警报鸣声。警报鸣声的消除方法：请按下前面板（操作板）上的任意一个开关，例如<S TAR T> 或<S TOP >开关。为停止警报鸣声按下的开关，只起停止警报鸣声的作用，不执行开关的原本功能。

第 9 章机器设置

9-38

(3) 初始值

表 9.4-24：初始值

信号灯模式

No. 状态

亮灯状况红黄绿警报器

备注

1 初始状态（打开电源之后）三个颜色的灯全亮 OFF

2 菜单状态黄灯亮 ― ― OFF

3 编辑程序黄灯亮 ― ― OFF

4 机器设置黄灯亮 ― ― OFF

5 手动控制黄灯亮 ― ― OFF

6 空运行模式黄灯亮 ― ― OFF

7 文件操作黄灯亮 ― ― OFF

8 打印黄灯亮 ― ― OFF

9 预热黄灯亮 ― ― OFF

10 出错(生产以外) 红灯亮 ― ― OFF

11 生产待命中／正常退出三个颜色的灯全亮 OFF

12 正在进行生产绿灯亮 ― ― OFF

13 错误停止中红灯亮 ― ― OFF

14 暂停中黄灯亮 ― ― OFF

15 无元件执行中黄灯闪烁＋绿灯亮 ― OFF

16 无元件停止中红灯亮＋黄灯闪烁 ― OFF

17 等待基板传送中绿灯闪烁 ― ― OFF

生

产

无元件错误中红灯亮＋黄灯闪烁 ― OFF

19 紧急停止中红灯亮 ― ― OFF

20 返回原点中黄灯亮 ― ― OFF

21 自检黄灯亮 ― ― OFF

22 故障解析黄灯亮 ― ― OFF

23 自我校准黄灯亮 ― ― OFF

24 设置变更中黄灯亮 ― ― OFF

25 其它三个颜色灯全亮 OFF

• 初始状态是指接通电源到可以操作为止的状态。

• 菜单状态是初始状态之后的初始画面。

：熄灯

：点亮

：闪烁

第 9 章机器设置

9-39

(4) 信号灯警报器

当进入表 9.4-24 初始值的各种状态、警报器设置为“打开”时，会发出警报鸣声。

警报鸣声的消除方法：请按下前面板（操作板）上的任意一个开关，例如<START>或<STOP>开

关。

为停止警报鸣声按下的开关，只起停止警报鸣声的作用，不执行开关的原本功能。

第 9 章机器设置

9-40

9.4.2.11 坏板标记读入器

选择菜单栏中的[设置各组]-[坏板标记读入器]后，便会显示出以下的坏板标记读入器对话框。

选择是使用摄像机、还是使用坏板标记读入器，进行坏板的检测。无论选择哪种，针对坏板标

记的颜色与基板的颜色难以区别的情况，需要进行取得阈值和传感器敏感度的设置。

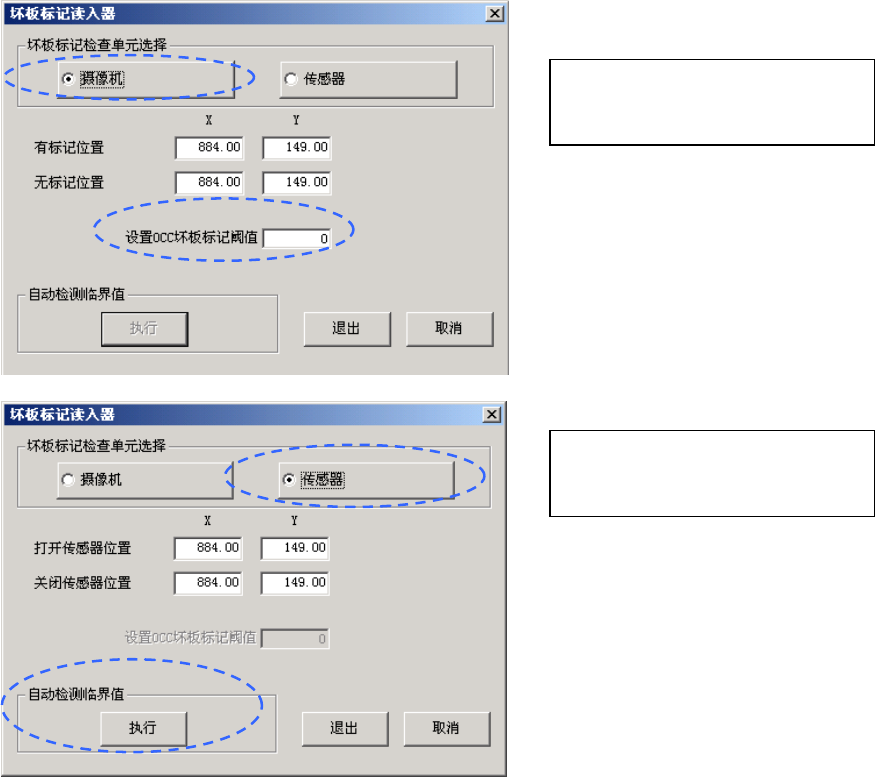

图 9.4-28：坏板标记读入器对话框

选择了[摄像机]时的状态

[设置 OCC 坏板标记阈值]为有效

选择了[传感器]时的状态

[自动检测临界值]为有效
