第 10 章 手动控制
10-43
10.2.5.6 伺服状态
选择菜单栏中的[控制]→[其它]→[伺服状态]后，显示下图的[伺服状态]对话框。

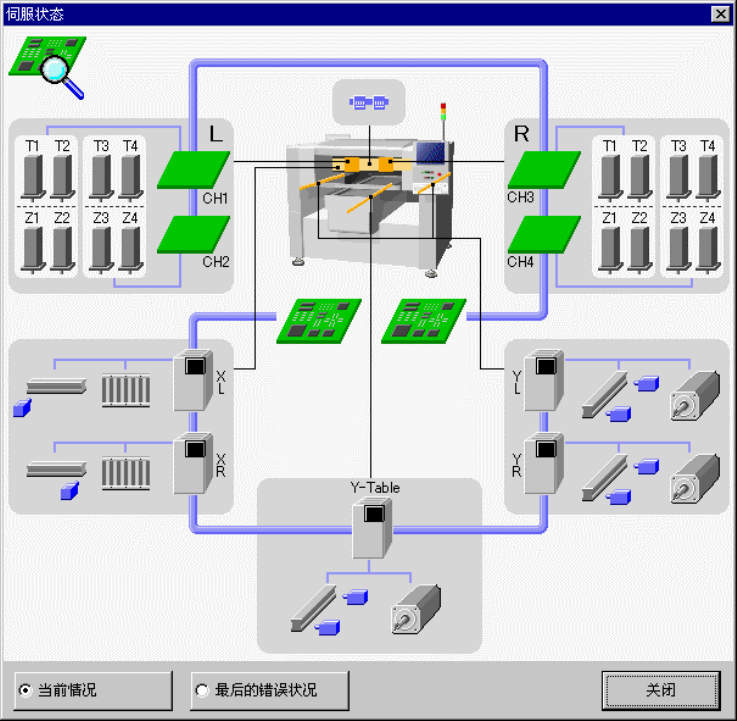

图 10.2-29 伺服状态对话框
(1) 当前情況
显示伺服的当前状态。
发生错误的单元变为红色。把光标放到按钮上面，或移到各传感器的图标上时，会显示工具提示。
(2) 最后的错误状况
显示最后发生错误的状态。
发生错误的单元变为红色。
(3) 显示伺服履历
单击对话框后，显示图 10.2-30 伺服履历显示对话框。
显示的信息是各轴过去的十次信息。初始显示的项目根据所点击的位置而变化。
详细情况请参见表 10-5 点击位置对应表。
第 10 章 手动控制
10-44
图 10.2-30 伺服履历显示对话框
表 10-5 点击位置对应表
点击位置
初始项目
功放
马达
右Y轴
限位传感器 正/负
右Y轴
功放
马达
左X轴
限位传感器 负
左X轴
功放
马达
右X轴
限位传感器 正
右X轴
功放
马达
Y-Table
限位传感器 正/负
Y台
左 Z1～Z4 轴, 右 Z1～Z4 轴 所点击位置的 Z 轴
左 T1～T4 轴, 右 T1～T4 轴 所点击位置的 T 轴
上述以外 左 Y 轴
10.2.6 显示
可以选择状态栏的显示/不显示。
还可以切换显示设定值一览或状态图画面。
具体请参见『10.1.1 初始画面』。
第 11 章 预热
11-1
11. 预热
主要在假期结束，在寒冷地带接通电源后要立刻实施。
实施时间因具体情况而异，以 10 分钟左右较为适宜。
11.1. 初始画面
在主画面的菜单栏中选择 [维护]→[预热...]，或选择[预热]命令按钮后，显示下图的[预
热] 对话框。
图 11.1-1 [预热] 对话框
按下<START>开关后，开始预热操作。
按下<START>开关后轴移动，开始预热操作。按下<START>开关前，务必
确认装置内部没有正在操作的人。另外，为防止人身伤害，设备运转中
切勿把手伸入装置内部，脸和头也不要靠近。
警告
设定对象
设定结束条件
设定时间、次数、温度
设定速度
