第 13 章 自动校准 13-16 测量内容 ①设定的贴片头移动到真空校准上，测量三次到达真空的状况。 显示第二次和第三次的平均值。 测量后显示的压力值图表是第三次的数据。 图 13.2-19 压力值图表 图 13.2-20 自然破坏状况 确认选择 单击[确认]按钮。自动测量自然破坏状况。 测量内容 ①设定的贴片头移动到真空校准上，测量三次自然破坏状况。 显示第二次和第三次的平均值。 测量后显示的压力值图表是第三次的数据。
第 13 章 自动校准
13-15
(1) 选择[设定 Head（S）]
选择要测量的贴片头：FX-1 从组合框中选择；FX-1R 用单选按钮选择。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
FX-1：单击▼，或按下 Alt + ↓ 键后，会显示下表，请从中选择。
FX-1R：按单选按钮选择。

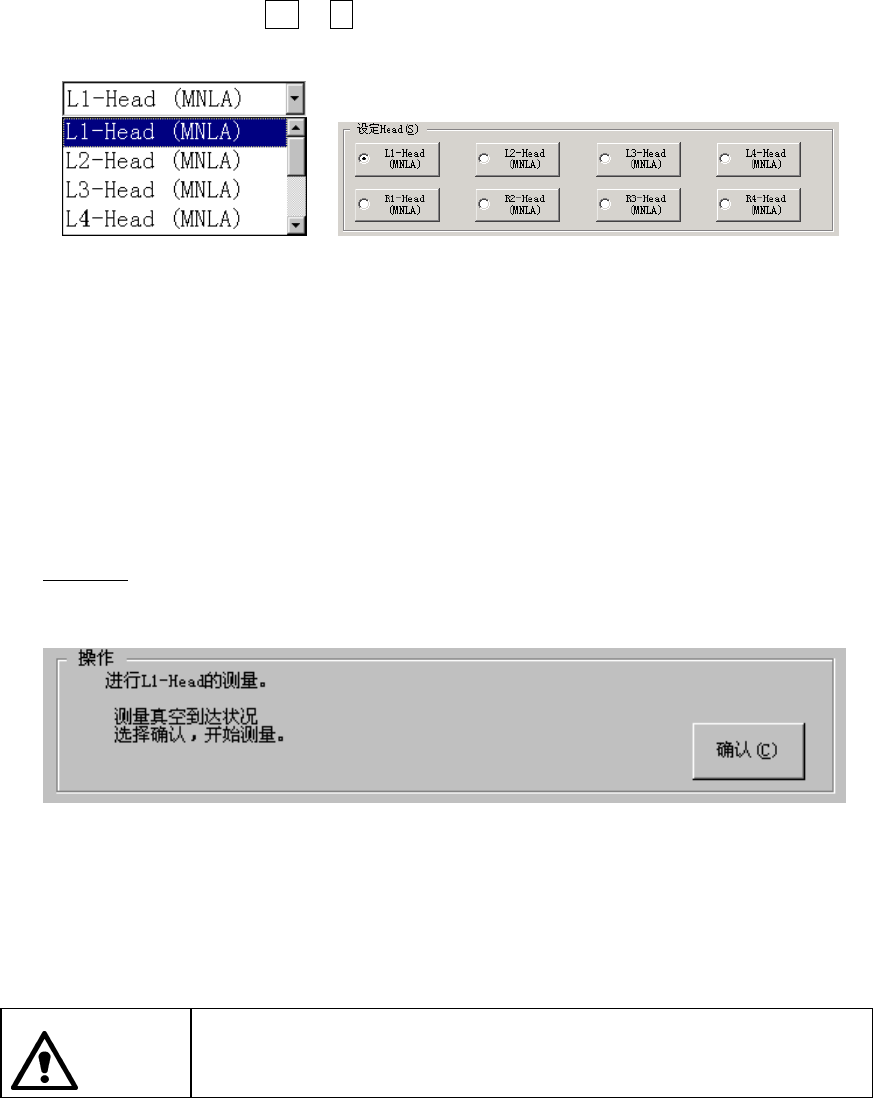

图 13.2-17 设定贴片头（左：FX-1/右：FX-1R）
(2) 测量
请根据操作框显示的指示，对在[设定 Head（S）]中所选择的贴片头进行测量（FX-1 从组
合框选择，FX-1R 从复选框选择）。
测量后单击[确定]保持测量值（这时不保存）。
单击[取消]时，测量值无效。
操作方法
按照操作框内的指示操作后，自动得到测量值。
图 13.2-18 真空压到达选择确认
从[设定 Head（S）]选择的贴片头上取下吸嘴。
单击[确认(C)]按钮后，自动测量真空到达状况。
警告
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认设备内部
没有正在操作的人。另外，为防止发生人身伤害，在设备运行中，切勿
将手伸入装置内部，或将脸和头靠近装置。
第 13 章 自动校准
13-16
测量内容
①设定的贴片头移动到真空校准上，测量三次到达真空的状况。
显示第二次和第三次的平均值。
测量后显示的压力值图表是第三次的数据。
图 13.2-19 压力值图表
图 13.2-20 自然破坏状况 确认选择
单击[确认]按钮。自动测量自然破坏状况。
测量内容
①设定的贴片头移动到真空校准上，测量三次自然破坏状况。
显示第二次和第三次的平均值。
测量后显示的压力值图表是第三次的数据。
第 13 章 自动校准
13-17
图 13.2-21 压力值图表
图 13.2-22 加压破坏状况 确认选择
单击[确认]按钮。自动测量加压破坏状况。
测量内容
①设定的贴片头移动到真空校准上，测量三次加压破坏状况。
显示第二次和第三次的平均值。
测量后显示的压力值图表是第三次的数据。
