第 6 章 编辑辅助功能
6-71
(2) 对元件种类测量项目的限制
根据元件数据的元件类别，有的项目不能测量。
表 6.5-6 各种元件测量受限项目
测量项目
元件尺寸
号码 元件种类 定心方式
纵横
高度
吸取
真空压力
激光高度
１ 方形芯片 激光 ○ ○ ○ ○
２ 圆筒型 激光 ○ ○ ○ ○
３ 铝电解电容 激光
○ ○ ○
４
GaAsFET
激光
○ ○ ○
５
SOT
激光 ○ ○ ○ ○
６
SOP
激光
○ ○ ○
７
SOJ
激光
○ ○ ○
８
QFP
激光
○ ○ ○
９
PLCC (QFJ)
激光
○ ○ ○
１０
PQFP (BQFP)
激光
○ ○ ○
１１
TSOP
激光
○ ○ ○
１２
TSOP2
激光
○ ○ ○
１３
BGA
激光
○ ○ ○
１４ 网络电阻 激光
○ ○ ○
１５ 微调电容 激光
○ ○ ○
１６ 单向引脚连接器 激光
○ ○ ○
１７ J 引脚插座 激光
○ ○ ○
１８ 鸥翼式插座 激光
○ ○ ○
１９ 带减震键插座 激光
○ ○ ○
２０ 其他元件 激光
○ ○ ○
２１ 双方向引脚连接器 激光
○ ○ ○
２２
带有散热片的 SOP
激光
○ ○ ○
２３
FBGA
激光
○ ○ ○
２４ Z引脚连接器 激光
○ ○ ○
２５ 方形芯片 (LED) 激光 ○ ○ ○ ○
２６
QFN
激光
○ ○ ○
第 6 章 编辑辅助功能
6-72
(3) 关于执行测量时的各种运行
① 吸取时使用的贴片头
自动选择用于吸取的贴片头。优先使用已经安装上的吸嘴，从而减少吸嘴的交换
次数。根据贴片头上的吸嘴安装情况，每次测量时吸取的贴片头有可能不同。
② 测量后的元件归还
测量后的元件有归还原先位置和废弃的两种处理方法。如下表所示，处理方法因
包装方式而异。废弃在什么地方在元件数据的[元件废弃]项目里设定。设定为[元件
保护]的，其废弃方法需按照设定进行。
1mm 以下的元件，归还时有可能出现元件站立、倒翻现象，可根据询问选择处理。
表 6.5-7 元件归还 / 废弃条件
包装方式
条件 1 条件 2 归还 废弃
32mm 送料器
－ ○
外形尺寸短边 1 mm 以下 询问*1
带状
之外
外形尺寸短边 1 mm 以上 ○ ○*2
外形尺寸短边 1 mm 以下 询问*1
散装
外形尺寸短边 1 mm 以上 ○ ○*2
管状
－ ○
*1 显示对话框之后，要选择是元件归还、或是废弃。在连续测量时，会在测量前
询问。
*2 废弃方法为[元件保护]时，按废弃处理。
③ 选择吸取时的供应装置
对同一元件有复数的供应装置(吸取数据)时，默认值为从最初输入的数据开始
吸取元件。只有在单独测量时供应装置才可根据要求变更。
④ 变更吸取坐标
在不能顺利地吸取元件时，手动输入或用 HOD 装置进行坐标示教，以变更吸
取坐标。
⑤ 手动吸取
在没有吸取数据时，可以手动将元件装到吸嘴上。在这种情况下，不能输入吸
取坐标。而且，也不能操作供料器。
第 6 章 编辑辅助功能
6-73
6.5.2.3 测量的操作
(1) 测量时的画面变化
单独/连续测量时画面和状态变化，如下图所示。

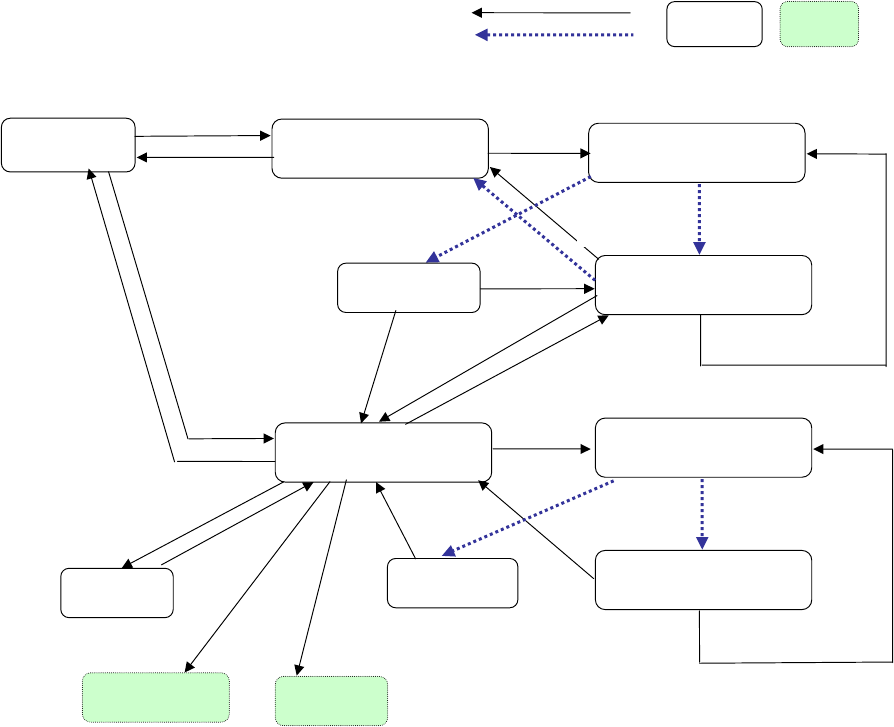

图 6.5-10 测量时的画面变化
用户操作
单独测量条件对话框
连续测量中的对话框
连续测量结果对话框
单独测量中对话框
单独测量结果对话框
连续测量的菜单
确定/ 下个元件
中止
连续测量
単独測量
返回
（连续测量时)
测量错误显示
是
错
误
正常
单独测量菜单
再测量
全部元件结束
测量错误显示
确认
错误
ー
正常
否
示教
HOD 装置
ENTER/CANCEL
START
STOP
START
顶推送料器
変更吸取位置
供料
PREV/NEXT
只处理
对话框
处理状态
单独测量
取消
选择菜单
连续测量条件对话框
