第 10 章 手动控制
10-32
10.2.5 其它
10.2.5.1 ATC 控制
选择菜单栏[控制]→[其它]→[ATC 控制]后，显示下图的[ATC 控制]对话框。
图 10.2-19 ATC 控制对话框
(1) 控制单元
用组合框选择要控制的对象单元。
单击▼，或者按下[Alt] + [↓] 键后显示可选择的单元。
(2) 控制 Head（贴片头）
用组合框选择要控制的对象贴片头。
可选择控制的贴片头，不受机器设置中的[使用单元]中的设置的影响。未选中(不使用)的单元也可
以选择。
按[Alt] + [↓] 键显示可选择的贴片头列表。
第 10 章 手动控制
10-33

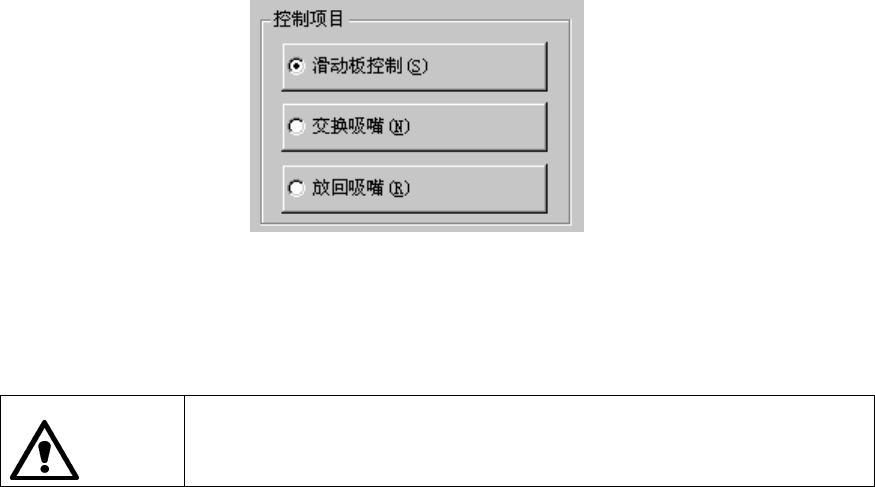

(3) 控制项目
用单选按钮选择控制项目。
(4) 控制按钮
通过控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认设备内部
没有正在操作的人。另外，为防止人身伤害，设备运行中切勿把手伸入设备
内部，脸和头也不要靠近。
1) 滑动板控制
控制 ATC 滑动板的开/关。
选中[控制项目]的[滑动板控制] 时、按[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、
[F4]键、[F5]键进行控制。
开关左(右)滑动板时，前、后的板也自动开关。
控制完成时，传感器显示更新后的状态。
2) 交换吸嘴
进行吸嘴交换。
选中控制项目的[交换吸嘴]时，用[运行]按钮，或按[F3]键来控制。
指定的贴片头上有吸嘴时，将吸嘴放回 ATC。
要从指定的 ATC 取下吸嘴。
选择交换吸嘴后，显示 ATC 号选择对话框
(图 10.2-20 选择 ATC 号对话框(左 ATC) 图 10.2-21 选择 ATC 号对话框(右 ATC))。
选择[全部选择]按钮后，可选择的 ATC 即被全部选定。
选择[全部取消]按钮后，取消全部 ATC 选择。
用单选按钮选择交换吸嘴 ATC 号，按下[确定]按钮后，根据选择的 ATC 号进行交换吸嘴。
警告
第 10 章 手动控制
10-34

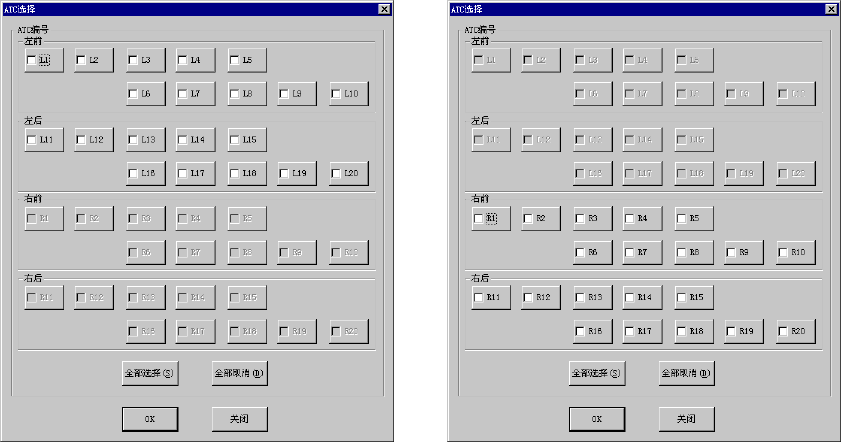

图 10.2-20 选择 ATC 号对话框(左 ATC) 图 10.2-21 选择 ATC 号对话框(右 ATC)
控制单元：左 ATC 时 控制单元：右 ATC 时
按设置的吸嘴分配配置 ATC 时，ATC 控制对话框的“***”位置会显示吸嘴号。交换吸嘴正常结
束后，相同的 ATC 控制对话框的 ATC 号旁会显示出贴片头的标记。
* 例) L5 的 ATC 上装有左 1 吸嘴时，显示 L5(L1) 。
完成控制后，更新显示状态。
交换吸嘴中按下<STOP>开关后，显示提示，询问是否中断。
选择[是]：结束。
选择[否]：继续。
3) 放回吸嘴
将吸嘴放回到 ATC 。
选中[控制项目]的[放回吸嘴]时，按[运行]按钮，或按[F3]键进行控制。
(5) 状态显示
完成控制后，显示各单元的状态。
