第 9 章 机器设置
9-24
9.4.2.6 贴片头待命处理
选择菜单栏中的[设置各组]-[Head(贴片头)待命位置]后，会显示下图的[Head(贴片头)待命位
置]对话框。

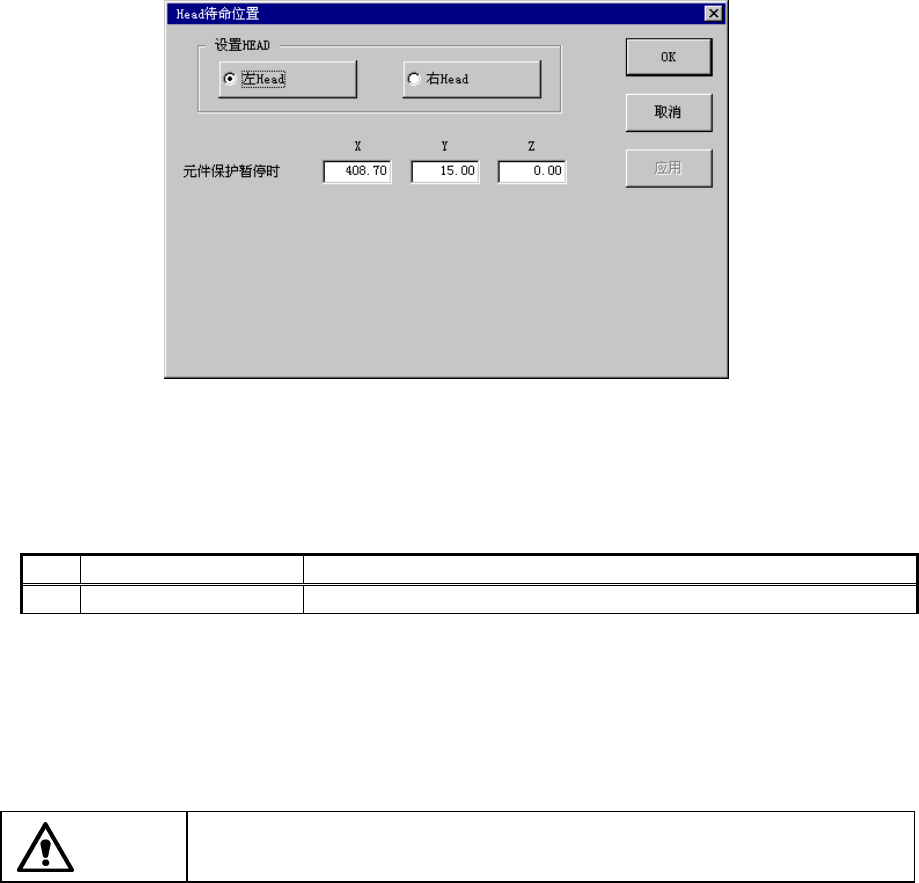

图 9.4-17：贴片头待命位置对话框
(1) 设置项目
在[贴片头待命位置]对话框中的设置项目如下表。
表 9.4-10： 设置项目
No. 项目 设置的内容
1 X、Y、Z 元件保护暂停位置
(2) 设置方法
• 使用 HOD 通过示教进行输入，此时，不论输入位置在 X 或 Y 任何一方，都将同时取得、反映 X、Y
值。
对 Z 进行示教时，输入位置必须在 Z 上。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
• 也可以直接从键盘上分别输入 X、Y、Z 的坐标值。
注意
第 9 章 机器设置
9-25
9.4.2.7 使用单元
选择菜单栏中的[设置各组]-[使用单元]后，会显示下图的[使用单元]设置对话框。
图 9.4-18： 设置标准使用单元对话框
可单击各标签页面，设置[标准使用单元]、[选项使用单元]、[使用单元（功能）]、
[使用单元（特殊功能）]。
标准使用单元
(1) 设置项目
在[标准使用单元]中的设置项目如下表。
表 9.4-11：设置项目
No. 项目 设置的内容
1 标准使用单元 使用/不使用单元
万一单元发生故障，如果在本项目中设置为“不使用的单元”，则可
在不变更生产程序数据的情况下，执行吸取贴片。
为完成生产程序的贴片，需要上述所指定的“不使用”单元时，有关的贴装状况，请参见「表
9.4-12 设置为“不使用”时的贴装」。
第 9 章 机器设置
9-26
(2) 设置方法
• 用复选框选择要使用的装置、单元，进行设置。
• 未经选项设置的单元（浅色显示的单元）无法选中。
• 要把贴片头从不使用状态变为可以使用状态时，需要先使各贴片头返回原点。若是所有贴片头伺
服关闭，请根据画面的指示，使全轴返回原点。
警告
进行返回原点时，设备会运转。为避免受伤，切勿把手和头等伸向设备内部。
• 要把贴片头从使用状态变为不使用状态时，请将该贴片头自动上升并关闭伺服。在所有贴片头伺
服关闭的情况下，必须手动将不使用的贴片头上升到顶端的相应位置，进行返回原点。在这种情
况下，请根据画面的指示进行操作。
(3) 生产动作
指定为“不使用”时的贴片状况如下表。
表 9.4-12：设置为“不使用”时的贴装
No. 单元 生产操作
吸嘴 1
吸嘴 2
吸嘴 3
1 左贴片头
吸嘴 4
吸嘴 1
吸嘴 2
吸嘴 3
2 右贴片头
吸嘴 4
在这些贴片头中，计划贴片的元件应有替代贴片头；没有指定
贴片头的，则会用替代贴片头进行贴片。不能贴片时，在生产
开始前检查时会发生错误而无法进行生产。出现这种情况时，
请修正生产程序。
优化时，不会向这些贴片头分配元件。
左前内侧
左前外侧
左后内侧
左后外侧
右前内侧
右前外侧
右后内侧
3 传送带浮动
传感器
右后外侧
删除功能，即可执行贴片。
