第 1 章 设备概要
1-10

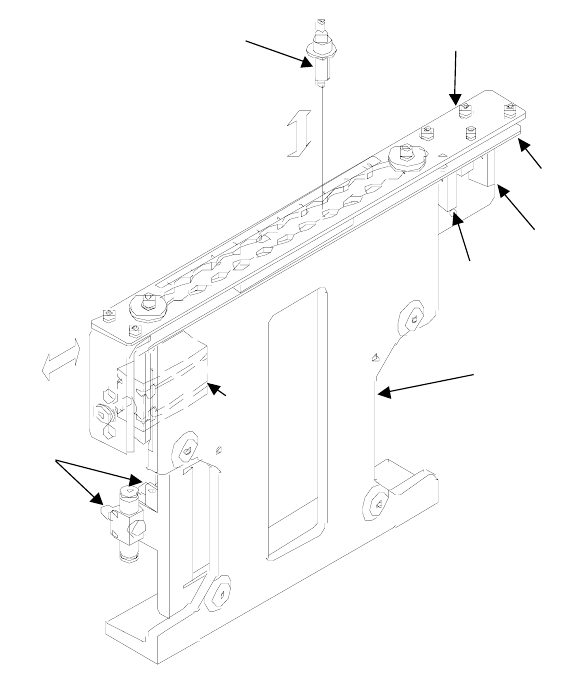

1.4.5 自动工具交换装置（ATC：Auto Tool Changer）的构成
由气缸④来开关滑动板②、保管并装卸吸嘴⑧。
滑动板②的开关，由 ATC OPEN 传感器⑥、ATC CLOSE 传感器⑦来检测，由速度控制器⑤来调整
开、关速度。
⑤
⑧
②
③
⑦
⑥
①
④
① ATC 基座 ⑤ 速度控制器
② 滑动板 ⑥ ATC OPEN 传感器
③ ATC 基座板 ⑦ ATC CLOSE 传感器
④ 空气汽缸 ⑧ 吸嘴
第 1 章 设备概要
1-11
1.4.6 吸嘴
FX-1/FX-1R 可使用的吸嘴，以及各吸嘴适用的元件宽度、主要用途（元件）列表如下：

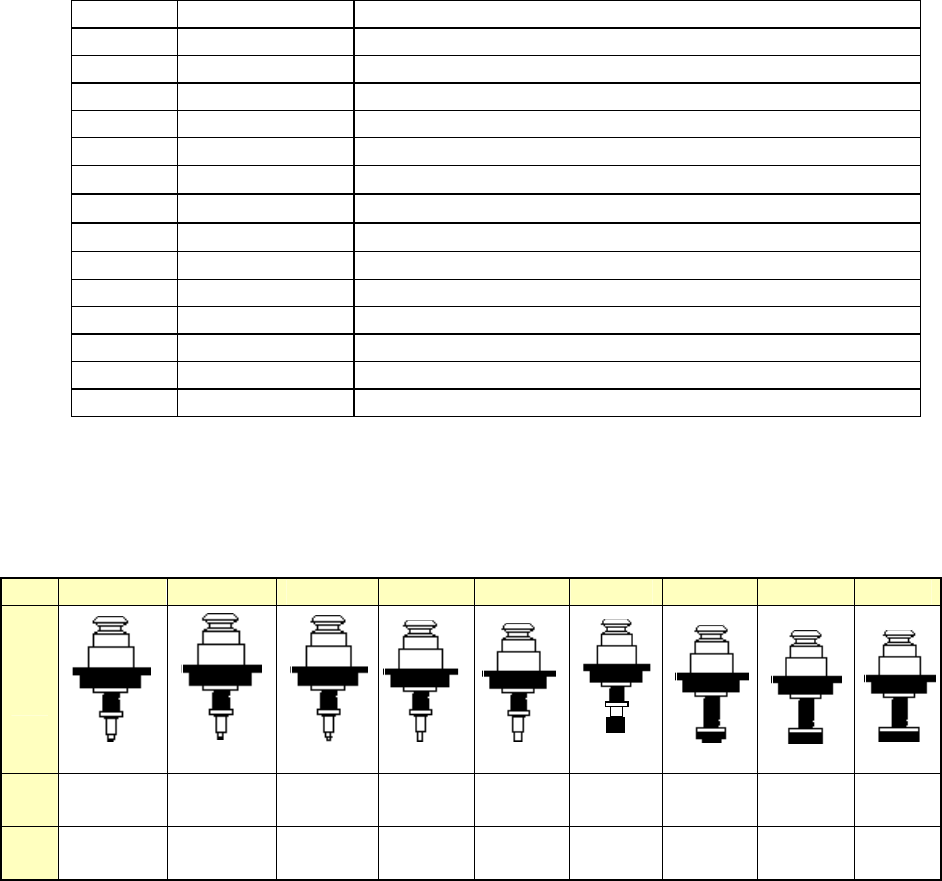

表 1-2 吸嘴编号和适用元件宽度对照表(单位：mm)
吸嘴号
适用的元件宽度 主要用途元件
500 0.45～1.45 1005,1608,SOT（模部 1.6×0.8）,2012
501 ～0.45 0603
502 0.45～0.75 1005
503 0.75～1.45 1608、SOT(模部 1.6×0.8), 2012, SOT(模部 2.0×1.25)
504 1.1～2.5 2012、3216、SOT(模部 2.0×1.25)、SOT23
505 2.5～4
铝电解电容(小)，钽电容，微调电容
506 4～7
铝电解电容(中)，SOP(窄幅),SOJ, 连接器
507 7～10
铝电解电容(大)，SOP(宽幅),TSOP,QFP，PLCC, SOJ, 连接器
508 10～ QFP、PLCC
509 备用
510～679 选项吸嘴、特订吸嘴
680～699 用户自制吸嘴
800～899 夹持吸嘴
900～999 不能交换的吸嘴
* FX-1/ FX-1R 不能使用大型吸嘴 (#700～＃799)。
下表为标准吸嘴的概貌及内外径。
表 1-3 吸嘴
No. 500 501 502 503 504 505 506 507 508
外
观
外
径
1.0x0.5mm 0.7x0.4mm φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm
内
径
2xφ0.4mm φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm
第 1 章 设备概要
1-12
2) 吸嘴的选择方法
可通过[ATC吸嘴配置]来自动识别吸嘴。手动输入时，选择吸嘴要准确，以避免吸取不
良和贴片精度不良。
主要用途的元件吸嘴号码，如表1-2 吸嘴号码和适用元件宽度对照表所示。为提高精
确性，请从贴片元件吸取面的最小尺寸起，选择吸嘴编号。
各种元件吸取面的最小尺寸(D)，请参见(3)项。
