第 13 章 自动校准 13-9 图 13.2-9 测量中 警告 单击[确认] 后，轴即开始移动。单击「确认」前，请务 必确认设备内部 没有正在操作的人。另外，为防止发生人身伤害，在设备运行 中，切勿 将手伸入装置内部，或将脸和头靠近装置。 ① 依据激光测量吸嘴旋转中心。 ② 测量结束后，操作框内显示如下图的内容。 图 13.2-10 测量结束 要重复测量时，单击[确认]，则显示上一个画面。 测量其它贴片头时，请从[设定 Head（S）…
第 13 章 自动校准
13-8
FX-1 机：单击▼、或按下 Alt + ↓ 键，从下拉菜单中选择贴片头。
FX-1R：从复选框中选择。选中多个项目时，可进行连续测量。

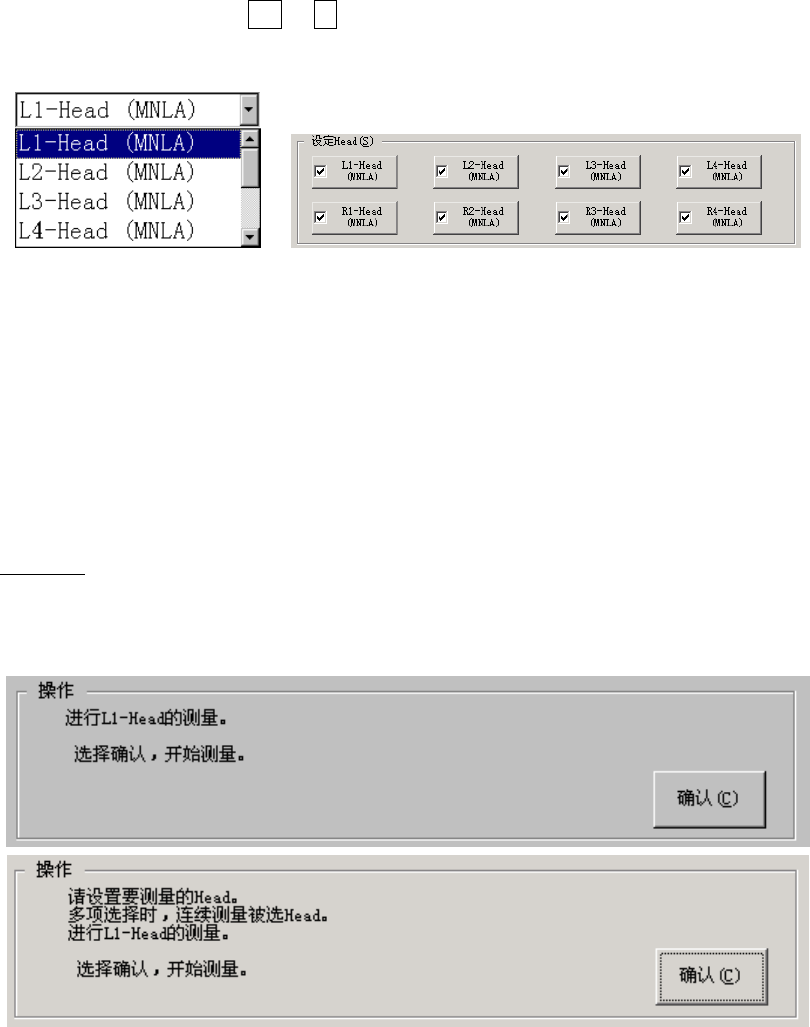

图 13.2-7 设定贴片头（左：FX-1/右：FX-1R）
(2) 测量
请根据操作框显示的指示，对在[设定 Head（S）]中所选择的贴片头进行测量（FX-1：从
组合框中选择，FX-1R：从复选框中选择）。
测量后单击[确定]，保持测量值（这时不被保存）。
单击[取消]，则测量值无效。
操作方法
按照操作框内的指示操作，自动得到测量值。
FX-1R 选中了多个贴片头时，可进行连续测量。
图 13.2-8 选择确认（上：FX-1/下：FX-1R）
单击[确认(C)]按钮。使选择的贴片头进行θ轴旋转，从 0°开始以 15°为单位边进行旋
转、反复测量 24 次，从中取得平均值。
第 13 章 自动校准
13-9

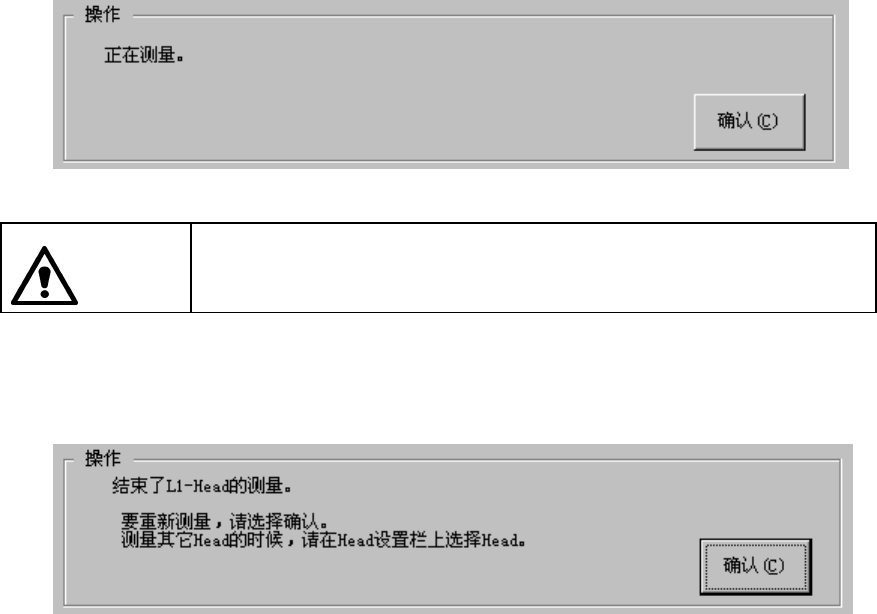

图 13.2-9 测量中
警告
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认设备内部
没有正在操作的人。另外，为防止发生人身伤害，在设备运行中，切勿
将手伸入装置内部，或将脸和头靠近装置。
① 依据激光测量吸嘴旋转中心。
② 测量结束后，操作框内显示如下图的内容。
图 13.2-10 测量结束
要重复测量时，单击[确认]，则显示上一个画面。
测量其它贴片头时，请从[设定 Head（S）] 中选择贴片头。贴片头变更后回到初始画面。
结束时单击[确定]按钮。
第 13 章 自动校准
13-10
13.2.3. Head 偏差
测量贴片头组装位置(从 OCC 开始的贴片头组装位置)，以及激光组装角度(MNLA 贴片头的
激光校正与主机组装角度（以主机为基准）（°）)。
在菜单中选择[设置]→ [Head 偏差]，或者在画面左侧的命令栏中单击[Head 偏差]后，显
示如下[Head 偏差]对话框。
在此对话框中进行组装位置及激光校正的组装角度的测量。

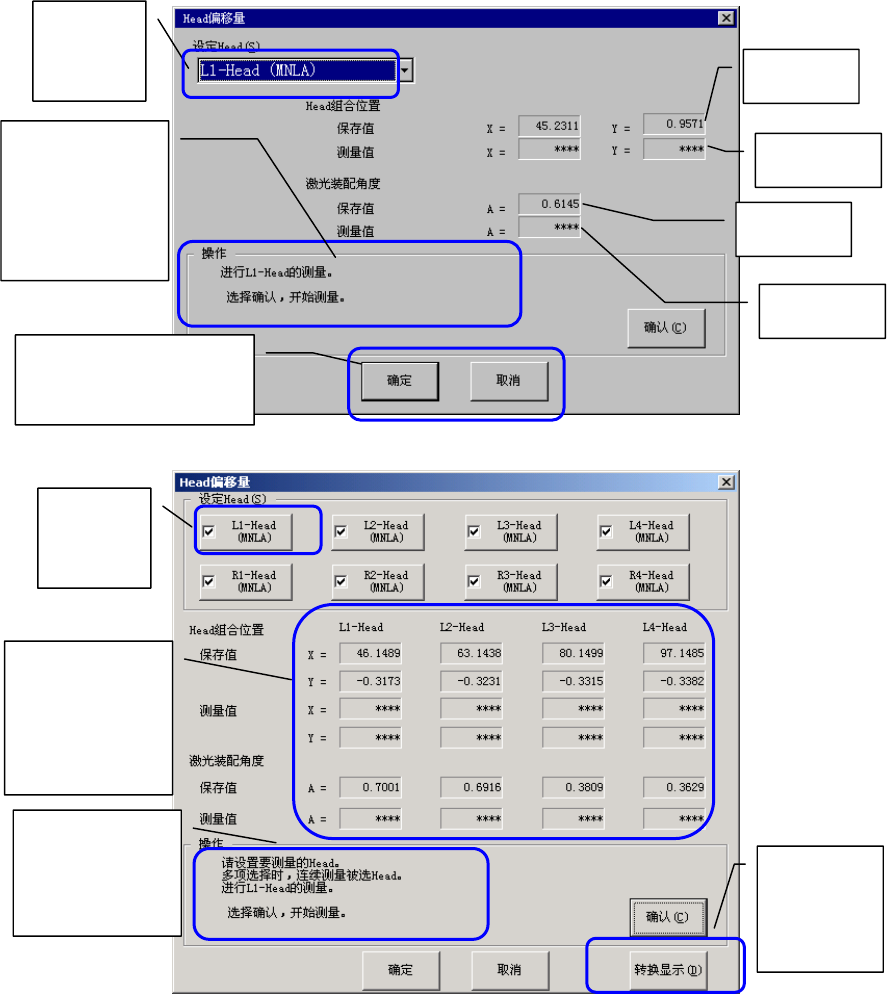

图 13.2-11 [Head 偏差] 对话框（上：FX-1/下：FX-1R）
当前值
测量值
当前值
测量值
选择
L1-Head
确定：保持测量值
取消：测量值无效
显示操作、动作
内容(例：选择
L1-Head)
选择
L1-Head
用下面的“切换显
示”按钮切换显示
左右贴片头
显示操作、运行内
容（对应选择多贴
片头）
切换上面的
左右贴片头
显示
