第 1 章 设备概要 1-23 1.7.2 适用基板 1.7.2.1 基板尺寸 表 1-8 适用基板尺寸 (单位 mm) 最小尺寸（L 1 ×W 1 ） 最大尺寸 （L 2 ×W 2 ） 最小厚度 T 1 最大厚度 T 2 L 基板规格 50×30 410×360 0.4 4.0 注：L=传送方向尺寸 ､ W=L 直角方向 ｡ * 基板重量最大允许值： 2000ｇ。 1.7.2.2 基板传送道上的死空间 基板上不可贴片范围和不能设置支撑…
第 1 章 设备概要
1-22
1.7.1.2 适用元件
表 1-7 适用元件 （激光识别）
元件名 元件种类 引脚间距／（尺寸） 元件尺寸
方形芯片电阻 方形芯片元件
0603、1005、1608、2012、3216、3225、
5025、6432
网络电阻
（SOP,SOJ,PLCC 类型
除外）
网络电阻
圆筒形芯片电阻 圆筒形芯片
1.6×
φ
1.0、2.0×
φ
1.25、3.5×
φ
1.4、5.9×
φ
2.2
层叠陶瓷电容 方形芯片元件
0603、1005、1608、2012、3216、3225、
4532、5750、5632
钽芯片电容 方形芯片元件 3216、3528、6032、7343
铝电解电容 铝电解电容
（引脚宽度 0.2mm 以上
3.5mm 以下）
高度 6.0mm 以下
GaAsFET GaAsFET
（引脚宽度 0.2mm 以上
3.5mm 以下）
芯片膜电容 方形芯片元件 6.5×4.5×2.7 ～ 10.5×7.2×5
芯片铁酸盐玻璃珠 圆筒形芯片
1005、1608、2012、3216、3225 型圆
筒
芯片电感 方形芯片元件 1005、1608、2012、2520、3216、3225
SOT SOT
模部 1608/2012、SOT-23、SOT-89、
SOT-143、SOT-223
SOP、TSOP、HSOP SOP、TSOP、HSOP 间距 0.65mm 以上
□20mm 以下 或 26mm（L）×11.5mm（W）
以下
SOJ SOJ 间距 0.65mm 以上
□20mm 以下 或 26mm（L）×11.5mm（W）
以下
PLCC PLCC 间距 1.27mm □20mm 以下
QFP, BQFP 、QFN QFP、BQFP、QFN 间距 0.65mm 以上 □20mm 以下
BGA BGA
间距 1.0mm 以上
不足2.0mm
（交错排列時 3.0mm 以
下）
□20mm 以下
单向引脚连接器
双向引脚连接器
Z 引脚连接器
单向引脚连接器
双向引脚连接器
Z 引脚连接器
间距 0.65mm 以上 □20mm 以下
IC 插座
（J 引脚鸥翼式
带减震）
J 引脚插座
鸥翼式插座
带减震插座
间距 1.0/1.27mm 以下 □20mm 以下
第 1 章 设备概要
1-23
1.7.2 适用基板
1.7.2.1 基板尺寸
表 1-8 适用基板尺寸 (单位 mm)
最小尺寸（L
1
×W
1
） 最大尺寸（L
2
×W
2
） 最小厚度 T
1
最大厚度 T
2
L 基板规格 50×30 410×360 0.4 4.0
注：L=传送方向尺寸､W=L 直角方向｡
* 基板重量最大允许值： 2000ｇ。
1.7.2.2 基板传送道上的死空间

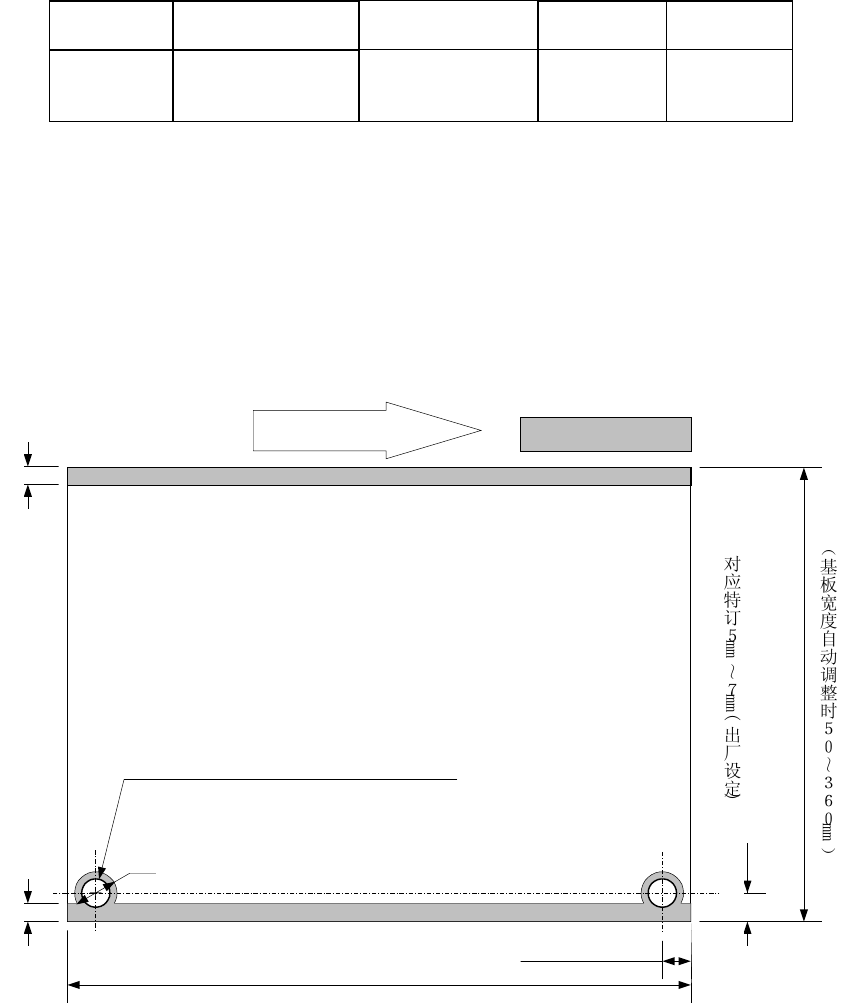

基板上不可贴片范围和不能设置支撑销的范围、以及高度方向的死空间如下。
1)基板上面
50～410m m
搬送レール固定側
標準5±0.1mm（注)
0
3m m . 3mm.
5±0.1m m
特注5～7m m （工場出荷対応)
(基板幅自動調整時50～360m m )
30～360m m
基板搬送方向
搭載不可範囲
オプションφ 2 .5～φ4
+0.1
mm
6m m
图 1.7-1 基板上面死空间
基板传送方向
不可贴片的范围
传送轨道固定侧 50～410mm
标准 5±0.1mm(注)
选项φ2.5～φ4
+0.1
mm
第 1 章 设备概要
1-24

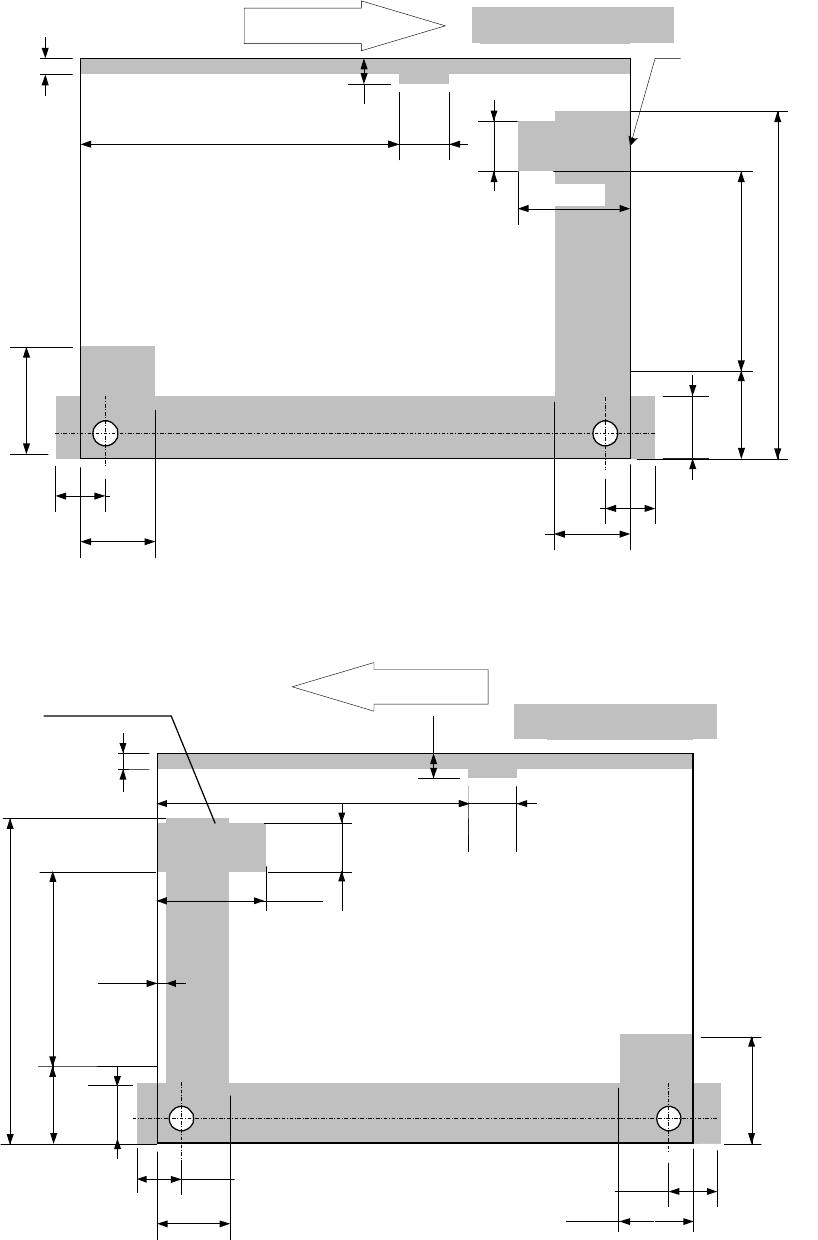

2)基板下面
从基板各个传送方向看的基板下面的死空间（不可设置支撑销区域）标示。
搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4m m
17.5m m
17.5m m
14.5m m
123m m
0～160m m （可動）
21m m
30.5m m
ストッパ設置位置
34m m
6m m
198.5m m
25m m
18m m
218m m
25m m
图 1.7-2 基板下面的死空间（1）
搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4m m
17.5m m
17.5m m
14.5m m
123m m
25m m
0～160m m （可動）
44m m
30.5m m
ストッパ設置位置
21m m
6m m
198.5m m 25m m
18m m
4.5m m
215m m
图 1.7-3 基板下面的死空间（2）
基板传送方向
支撑销不可设置的范围
定位挡块设置位置
传送导轨固定侧
基板传送方向
支撑销不可设置的范围
定位挡块设置位置
传送导轨固定侧
