第 10 章 手动控制 10-22 5) 搬出基板准备( Board available out) 控制搬出基板准备的打开/关闭。 选中控制项目的[搬出基板准备]时， 用[打开] 按钮、 [关闭] 按钮、 [打开/ 关闭]按钮， 或按[F3 ] 键、 [F4]键、 [F5] 键来控制。 6) 入口马达 控制入口马达的打开/关闭。 选中控制项目的[入口马达]时， 用[打开] 按钮、 [关闭] 按钮、 [打开/ 关闭]按钮， 或按[F 3 …
第 10 章 手动控制
10-21

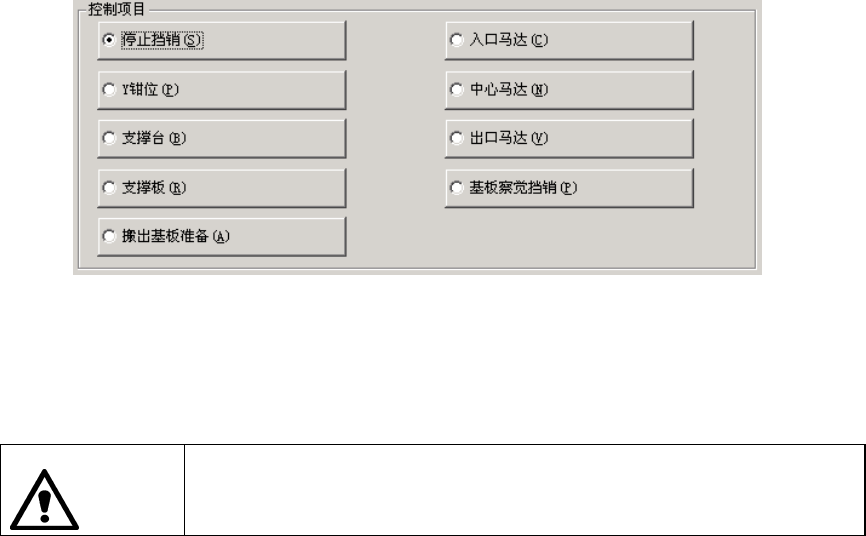

(1) 控制项目
用单选按钮选择控制项目。
(2)控制按钮
通过控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认设备内部
没有正在操作的人。另外，为防止人身伤害，设备运行中切勿把手伸入设备
内部，脸和头也不要靠近。
1) 停止挡销
控制停止挡销（挡块）的打开/关闭。
选中控制项目的[停止挡销]时，用[打开]按钮、[关闭] 按钮、[打开/关闭] 按钮，或按 [F3]键、
[F4]键、[F5]键来控制。
2) Y 钳位
控制 Y 钳位的打开/关闭。
选中控制项目的[Y 钳位]时，用[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、[F4]
键、[F5]键来控制。
实行时，应输入基板 Y 尺寸以及 Y 钳位推进量。
此外，如果已经读取了生产程序，将把生产程序里设定的值作为默认值，显示在画面上。
3) 支撑台
控制支撑台的升/降。
选中控制项目的[支撑台]时，选择[上]按钮、[下]按钮、[上/下]按钮，或按[F3]键、[F4]键、[F5]
键来控制。
4) 支撑板(Ready out)
控制支撑板(Ready out)的打开/关闭。
选中控制项目的[支撑板(Ready out)]时，用[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按
[F3]键、[F4]键、[F5]键来控制。
警告
第 10 章 手动控制
10-22
5) 搬出基板准备(Board available out)
控制搬出基板准备的打开/关闭。
选中控制项目的[搬出基板准备]时，用[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、
[F4]键、[F5]键来控制。
6) 入口马达
控制入口马达的打开/关闭。
选中控制项目的[入口马达]时，用[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、[F4]
键、[F5]键来控制。
7）中心马达
控制中心马达的打开/关闭。
选中控制项目[中心马达]时，用[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、[F4]
键、[F5]键来控制。
8) 出口马达
控制出口马达的打开/关闭。
选中控制项目[出口马达]时，用[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、[F4]
键、[F5]键来控制。
9) 基板察觉挡销
控制基板察觉挡销的打开/关闭。
选中控制项目[基板察觉挡销]时，用[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、
[F4]键、[F5]键来控制。
(3) 状态显示
控制完成时，显示各传感器、各单元的状态。
连续显示各传感器、各信号、各单元的状态。
第 10 章 手动控制
10-23
10.2.3.2 自动控制传送
选择菜单栏的[控制]→[传送]→[自动控制]后，显示如下图的[自动控制传送]对话框。
图 10.2-15 自动控制传送对话框
