第7章 生产准备
7-1
7 生产准备
7.1 生产准备操作流程

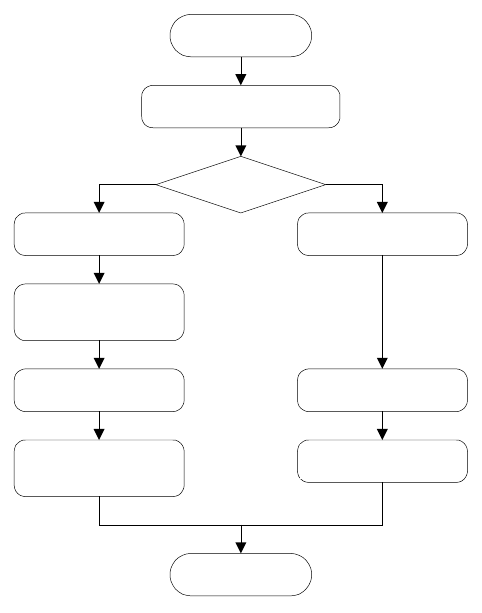

基板生产前需要进行的准备工作流程，如下图所示。
..
搬送レール幅調整
基板固定方法
外形基準穴基準
ストッパ位置調整
センタリングピン
位置調整
サポートピン配置
基準ピン／従動ピン
位置設定
外形基準位置設定
開始
終了
サポートピン配置
ストッパ位置調整
表 7.1-1 生产准备流程图
7.2 基板的设置
基板的固定（定心）方法有使用 Y 钳夹马达（中央基板宽度调整马达）
*1
的外形基准和使用定
心销的销基准（选装项）两种。
下面，对使用「生产」的简易准备功能对话框[传送]→[个别控制]
* ２
进行设置的方法
，加以
说明。
*1 在销基准也可使用 Y 钳夹马达，但比起外形基准，移动量要小得多。
*2 生产的简易准备功能操作方法如下：
依次选择[生产]→[生产支援]菜单 →[简易准备]→[传送]标签→[个别控制] 按钮，操作传
送准备工作画面。有关个别控制的详细说明，请参见第 10 章 手动控制。
注意： 启动[生产]时，需要读取生产程序。
开始
调整传送轨道宽度
孔基准
外形基准
调整挡块位置
调整挡块位置
调整定心销位置
配置支撑销
配置支撑销
设置基准针
/
从动针
设置外形基准位置
退出
第7章 生产准备
7-2
7.3 传送部的构成
7.3.1 外形基准
1) 传入基板，IN 传感器①检测出基板后，传送马达⑮驱动驱动轴⑩，使传送带开始传送。同时
打开停止挡块⑪。
2) 基板到达停止挡块⑪时，被 STOP 传感器④检测出来后，支撑台⑬上升，由 Y 钳夹马达夹住
基板外形，基板被安装在支撑台⑬的支撑销⑯
夹住。
3) 夹住基板后，与上述同，传入下一个基板，在等待传感器③位置上待命。
4) 上一个基板生产结束后释放基板，开始传出。
5) 上一个基板从 C-OUT 传感器④通过后，停止挡块⑪再打开，夹下一个基板。
7.3.2 销基准
传入动作和外形基准相同，但由安装在支撑台⑬上的定心销⑫、支撑销⑯来夹基板。传出动作
也和外形基准相同。

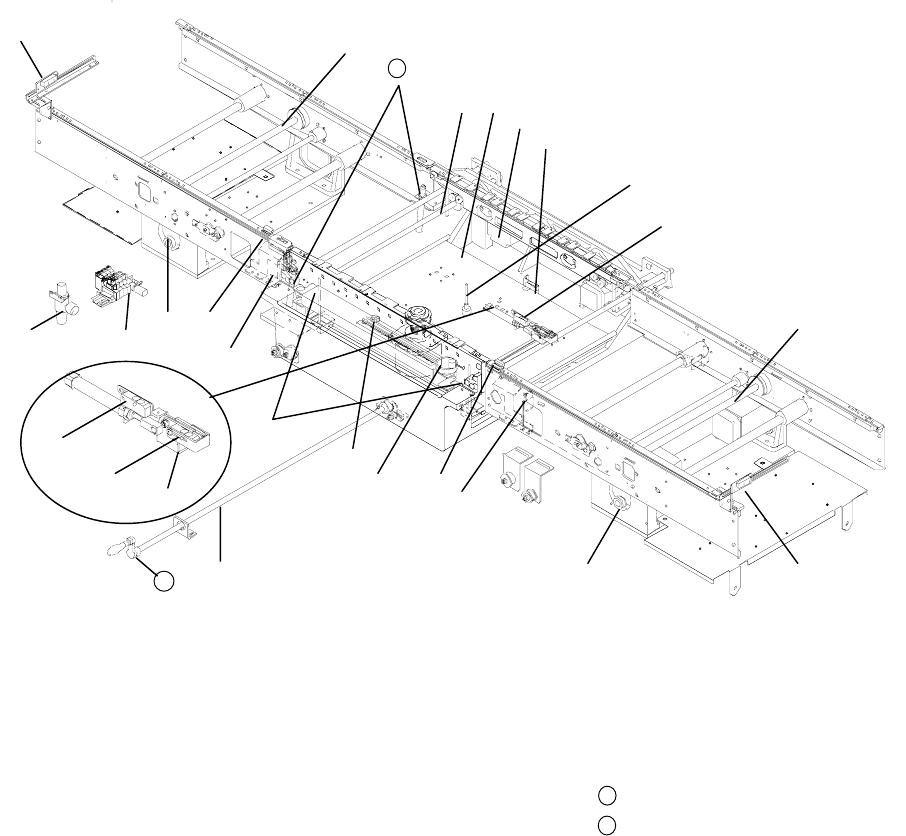

图 7.3-1 基板传送
① IN 传感器 ⑨ 传送电磁阀 ⑰ 减压阀
② OUT 传感器 ⑩ 驱动轴 ⑱ 调整柄
③ WAIT 传感器 ⑪ 停止挡块 ⑲ 调整停止挡块
④ STOP 传感器 ⑫ 定心销 ⑳ 杆轴
⑤ C-OUT 传感器 ⑬ 支撑台 手摇把
⑥ C-OUT2 传感器 ⑭ CENTER 马达 基板察觉档销
⑦ 支撑台原点传感器 ⑮ IN/OUT 马达
⑧ 支撑销检测传感器 ⑯ 支撑销
⑦
⑯
⑩
⑨
②
⑧
⑤
⑥
⑰
⑱
21
①
③
④
⑪
⑪
⑫
⑬
⑭
⑲
⑳
⑧
⑩
⑩
⑬
⑮
⑮
21
22
22
第7章 生产准备
7-3
7.4 调整传送轨道宽度
7.4.1 手动调整（标准）时
本装置若未安装自动宽度调整（AWC，选购项），可打开生产程序文件进行中心传送带宽度的
自动调整（单只限于中心传送带）。现就如何操作 HOD 调整中心传送带宽度，以及如何调整传入
传送带、传出传送带问题，说明如下。
7.4.1.1 步骤 1 中心传送带
使用 HOD 调整中心传送带的方法，可按照第 10 章手动控制的说明进行操作，现在，对下图的
[生产]→[生产支援]→[简易准备]调整方法，进行说明。

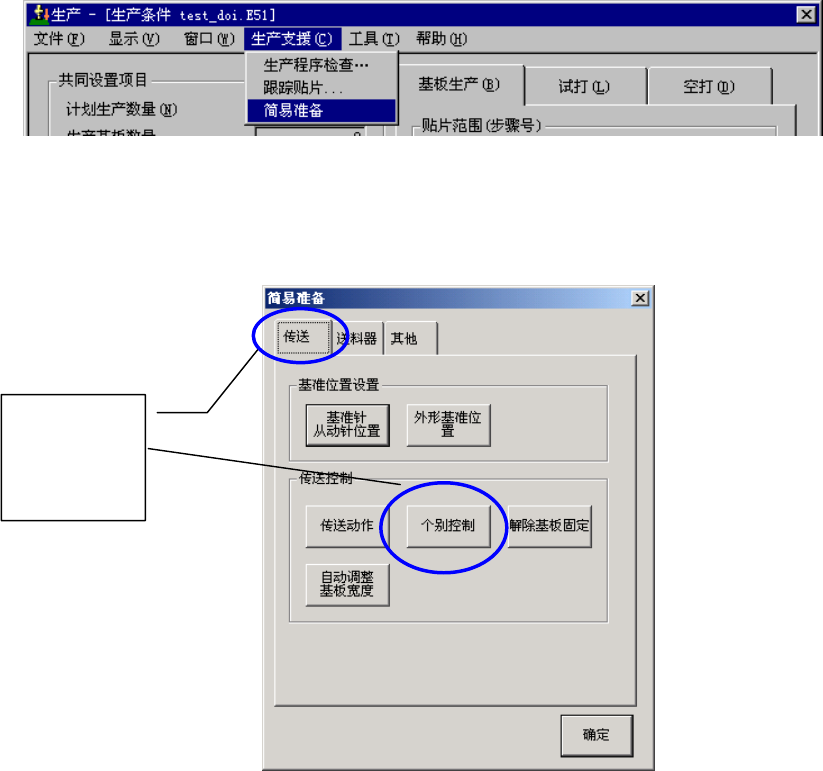

1. 启动[生产]。
2. 从菜单中选择[生产支援]→[简易
准备]。
图 7.4-1 选择[简易准备]
3. 中心传送带的传送基准轨道宽度与传入、传出传送带的宽度不一致时，从简易准备画面
中选 [传送]→[个别控制] 。
图 7.4-2 选择个别控制
在[传送] 标签
中选择[个别
控制] 按钮
