第 8 章 生产
8-107
8.4.16 出错时确认吸嘴安装状况
在生产中进行吸嘴交换时，如吸嘴安装不正确，生产会异常结束。
对于安装不正确的吸嘴，可选择手动或自动方法，从贴片头归还到 ATC。
现就其操作方说明如下。
8.4.16.1 吸嘴归还对话框
在交换吸嘴的过程中，安装吸嘴出错时，生产会异常结束。
之后，显示下列对话框，要求手动归还吸嘴、或自动执行归还吸嘴。

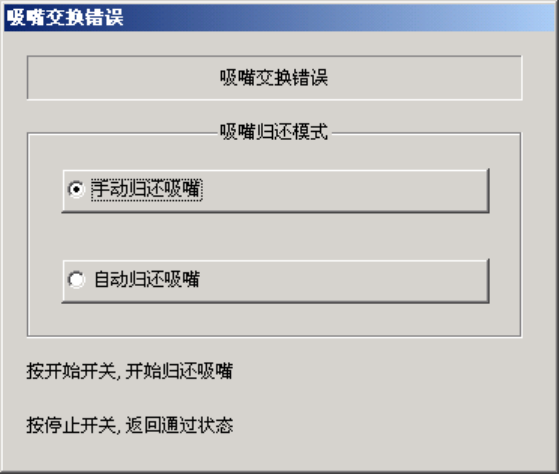

图 8.4-64 吸嘴交换错误 对话框
按下<START>开关后，以所选择的吸嘴归还模式，开始归还吸嘴。
按下<STOP>开关后，回到生产空运行状态。
第 8 章 生产
8-108
8.4.16.2 手动归还吸嘴
选择手动归还吸嘴后，贴片头会移动到吸嘴取出位置。
边确认边下降贴片头，按指示手动取下吸嘴。

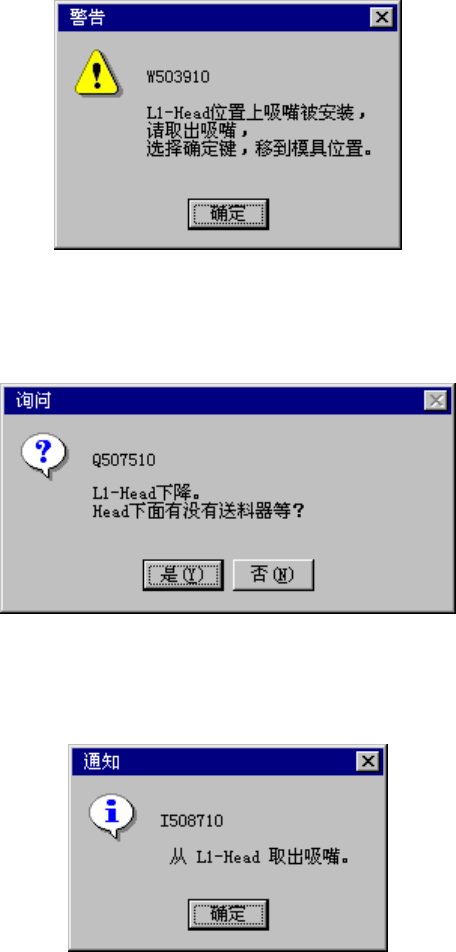

图 8.4-65 吸嘴移动到取出位置的提示
吸嘴移动到取出位置后，准备 Z 轴下降，要确认送料器等是否在贴片头下方。
图 8.4-66 确认下降信息
Z 轴下降后，显示提示，要求取出吸嘴。请用手摘下吸嘴。
图 8.4-67 取出吸嘴信息
选择[确定]后，其它贴片头的吸嘴若有安装错误的，也进行相同处理。
所有的贴片头的吸嘴归还处理后，Z 轴上升，移动到轴退避位置。
第 8 章 生产
8-109
8.4.16.3 自动执行归还吸嘴
选择自动执行归还后，安装错误的吸嘴自动归还到 ATC。
所有贴片头的吸嘴归还完毕后，Z 轴上升，移动到轴退避位置。
8.4.16.4 吸嘴归还后的操作
生产异常结束后，在进行了吸嘴归还后，设备进入生产空运行状态。
在生产开始时，如果检测出吸嘴安装错误，需在吸嘴归还后，再开始生产。
